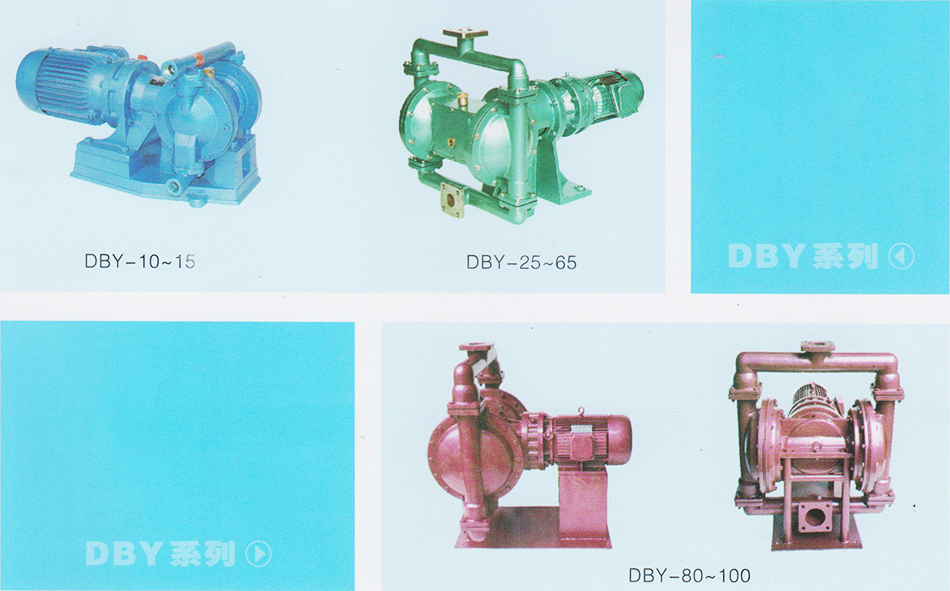

DBY系列-电动隔膜泵

概述

DBY系列电动隔膜泵，采用摆线针轮减速机传动，通过曲轴滑块机构带动双隔膜作往复运动，使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时，近年来由于隔膜材质取得了突破性的进展，大大地延长隔膜的使用寿命，因此被越来越广泛地替代部份离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业。

性能特点

DBY系列电动隔膜泵具有下列特点：

一、不需灌引水，自吸能力达7米。

二、通过性能好，直径在10毫米以下的颗粒、泥桨等均可以毫不费力地通过。 ，

三、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，

使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、丁腈橡胶、氟橡胶、四氟等，完全可以满足不同用户的要求。

四、泵体介质流经部分，可根据用户要求，分为铸铁、不锈钢、铝合金，电机分为普通式和防爆式两种。

主要用途

1. 各种剧毒、易燃、易挥发液体。

2. 各种强酸、强碱、强腐蚀液体。

3. 可输送较高温度的介质150℃。

4. 作为各种压滤机前级送压装置。

5. 热水回收及循环。

6. 油罐车、油库、油品装卸。

7. 泵吸泡菜、果酱、土豆泥、巧克力等。

8. 泵吸油漆、树胶、颜料粘合剂。

9. 各种瓷器釉浆、水泥灌浆、灰浆、泥桨。

10. 各种橡胶桨乳胶、有机溶剂、填料。

11. 用泵为油轮驳船清仓吸取仓内污水及剩油。

12. 啤酒花及发酵粉稀桨、糖浆、糖蜜。

13. 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

14. 各种特殊介质的吸送。

工作原理

电机与减速机(3)通过轴承箱(1)带动曲轴(2)旋转，由变向机构(4)将曲轴端的圆周运动转变成滑动

杆(5)的轴向移动，再带动隔膜往复运动。在左右两个泵腔内，装有上下四个单向球阀、隔膜的运动造成工作腔的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

主要性能规格

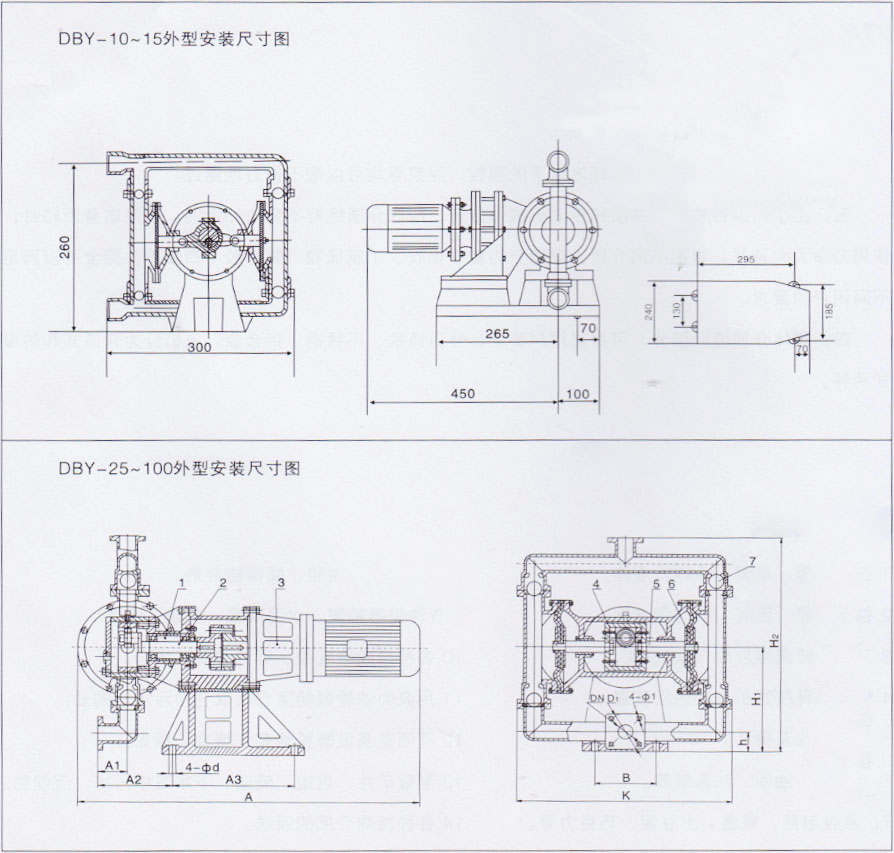

外型安装尺寸

几种隔膜材料特性

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹

性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

正确选用隔膜

本隔膜泵的主要部件是隔膜，正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介

质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：

一、丁腈隔膜，主要用于耐油场合。

二、氯丁橡胶5031#本厂特制，主要用于各种酸类、碱类。

三、氟橡胶6021#本厂特制，主要用于高温150℃，耐甲苯耐腐蚀。但价格比其它隔膜高。

四、四氟隔膜，主要用于各类强酸、强碱、溶剂等。

五、食品橡胶，专用于食品饮料的输送。

注意事项

1、泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。

2、应及时加油，保持润滑系统正常运转。

3、泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内。

5、对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物、以免再开时损坏。
