单级单吸卧式离心泵

产品参数

一、概述

ISW、 ISWR、 ISWH、 ISWY、 ISWHY、 ISWD、 ISWRD、 ISWHD、 ISWYD、 ISWHYD型系列卧式离心泵系根据IS、IR型离心泵之性能参数，参照IS02858标准，采用国内优秀水力模型优化设计而成，是理想的新一代高效节能卧式泵产品。

二、特点
1. 结构紧凑，该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比，占地面积减少30%。如釆用IP54户外电机则无需泵房，可置于户外使用

2. 运行平稳、噪音低、组件同心度高.电机和泵直联，简化了中间结构，増加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，改善了使用环境！
3. 轴封采用优质机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。
4. 采用先进水力模型，具有效率离，性能好等特点.
5. 结构独特.泵体下侧设有放水孔，进、出法兰设有取压孔，能确保泵的正常使用和维护。
6. 该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。

三、用途
1.ISW型卧式离心泵，供输送清水及物理化学性质类似清水的其它液体之用。适用于工业和城市给排水、高层建筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环及设备配套。使用介质温度不超过85℃。
2. ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。使用温度不超过120℃。
3. ISWH型卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业输送有腐蚀性的液体。使用温度-20~105℃。
4. ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体，被输送介质温度不超过120℃。
5. ISWHY型卧式不锈钢防爆型化工离心泵，适用于输送易燃、易爆性化工液体。
6. ISWDN ISWRD. ISWHD. ISWYD. ISWHYD型卧式低转速离心泵，适应环境噪声要求较高的场合，尤其适用空调系统冷冻水、冷却水循环及末端增压。

四、工作条件
1. 泵系统最高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa(泵系统工作压力高于1.6MPa时，应在订货时另行提出，以便在制造时泵的过流部件和联接部件采用铸钢)。
2. 输送介质为清水或物理化学性质类似清水的其它液体(输送介质带有细小颗粒时，应在订货时另行提出，以便装配耐磨式机械密封)。
3. 周围环境温度不超过40°C，海拔高度不超过1000m，相对湿度不超过95%。

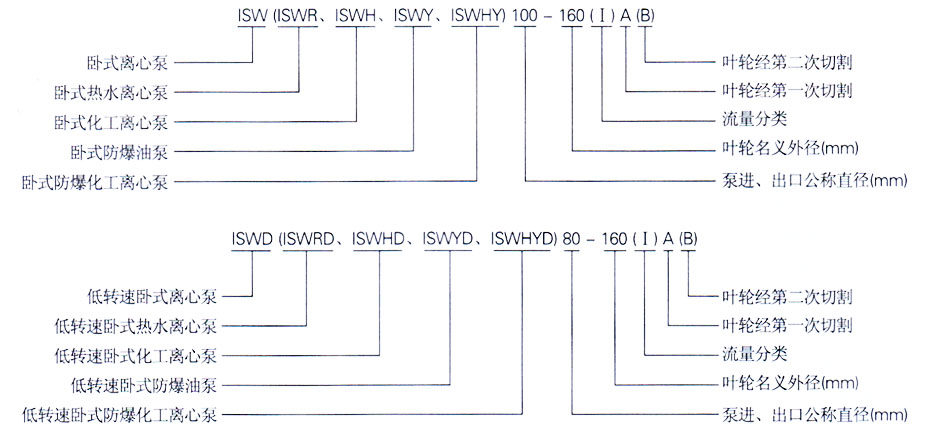

五、型号意义

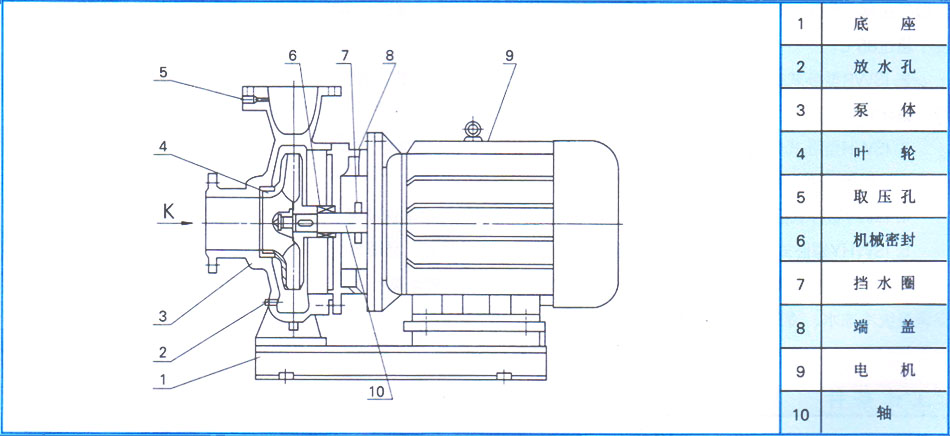

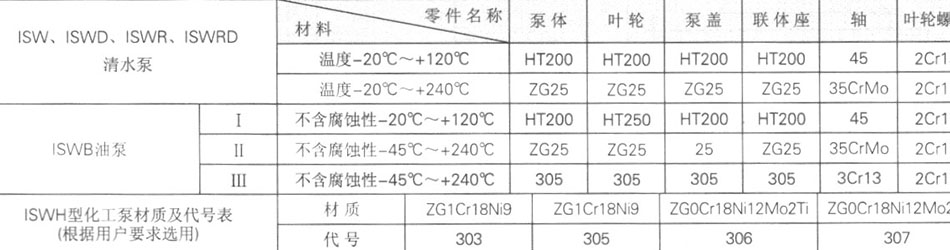

六、结构说明

结构见图。该机组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心式，泵体和泵盖两部份是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机直联，安装时无需校正，具有共同底座，并用JG型隔振器进行隔振。

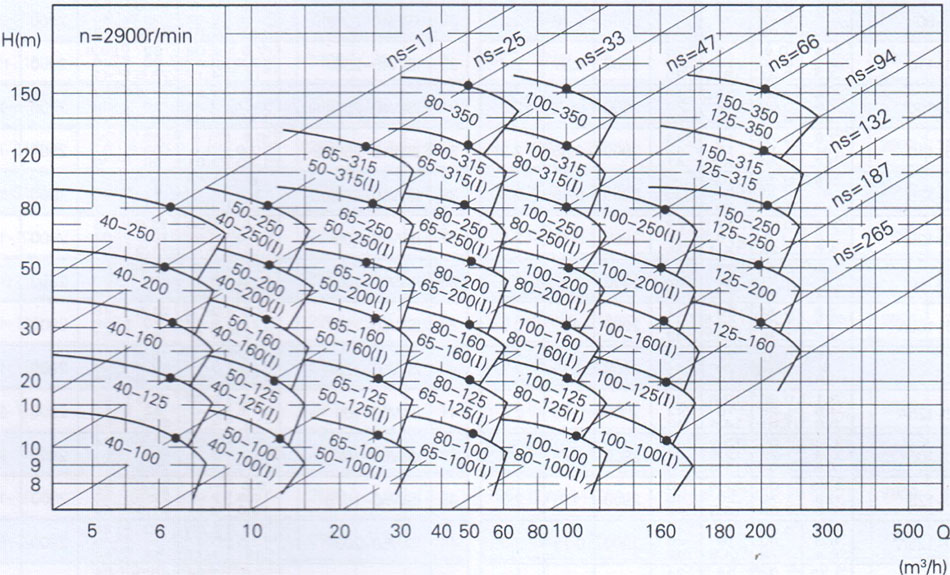

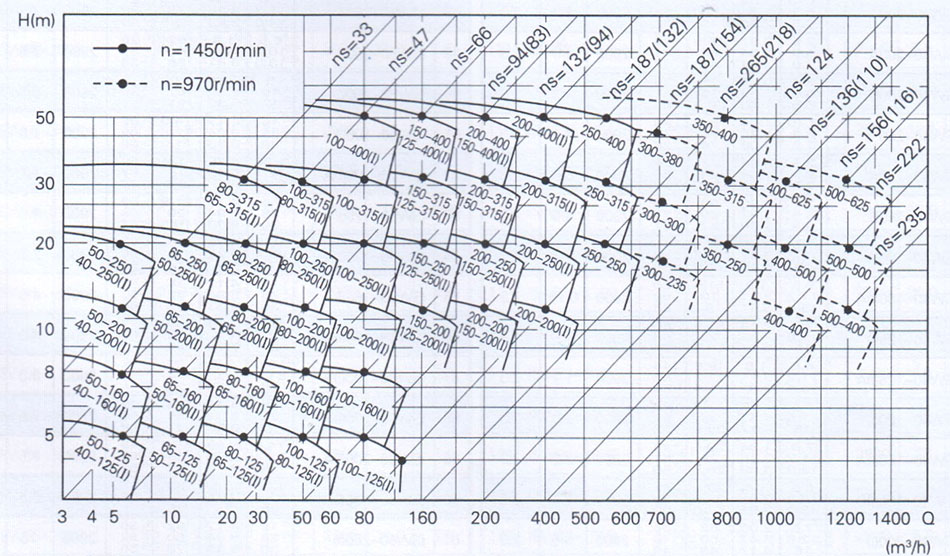

七、型谱图

八、性能参数（一）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
1	ISW15-80	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
2	ISW20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	2800	2.3
3	ISW20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	1.1	2.3
4	ISW25-110	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	34 42 41	2900	0.55	2.3
5	ISW25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
6	ISW25-125A	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	27 35 34	2800	0.55	2.3
7	ISW25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
8	ISW25-160A	2.6 3.7 4.9	0.72 1.03 1.36	29 28 26	22 31 32	2900	1.1	2.3
9	ISW32-125	3.5 5 6.5	0.97 1.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
10	ISW32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	38 42 40	2900	0.55	2.3
11	ISW40-100	3.75 6.3 7.5	1.04 1.75 2.08	13.2 12.5 11.5	46 54 53	2900	0.75	2.3
12	ISW40-125	3.75 6.3 7.5	1.04 1.75 2.08	21.5 20 18.5	40 46 44	2900	1.1	2.3
13	ISW40-125A	3.2 5.6 6.4	0.89 1.56 1.78	18 16 14.5	40 45 42	2900	0.75	2.3
14	ISW40-160	3.75 6.3 7.5	1.04 1.75 2.08	34 32 30	34 40 40	2900	2.2	2.3
15	ISW40-160A	3.5 5.9 7.0	0.97 1.64 1.94	29 28 26.5	33 39 39	2900	1.5	2.3
16	ISW40-160B	3.2 5.2 6.5	0.89 1.53 1.8	25.5 24 23	34 38 37	2900	1.1	2.3
17	ISW40-200	3.75 6.3 7.5	1.04 1.75 2.08	52 50 48	25 33 32	2900	4.0	2.3
18	ISW40-200A	3.5 5.9 7.0	0.97 1.64 1.94	45.5 44 42	26 31 32	2900	3.0	2.3
19	ISW40-200B	3.2 5.5 6.5	0.89 1.53 1.80	39 38 36.5	25 31 32	2900	2.2	2.3
20	ISW40-250	3.75 6.3 7.5	1.04 1.75 2.08	82 80 74	23 28 28	2900	7.5	2.3
21	ISW40-250A	3.5 5.9 7.0	0.97 1.64 1.94	72 70 67	24 28 27	2900	5.5	2.3
22	ISW40-250B	3.2 5.5 6.5	0.89 1.53 1.80	62 60 57	23 27 27	2900	4..0	2.3
23	ISW40-100(\|)	7.5 12.5 15	2.08 3.47 4.17	13.6 12.5 11.5	55 62 60	2900	1.1	2.3
24	ISW40-100（\|）A	6.5 11.2 13.0	1.8 3.11 3.61	11.5 10 9	50 60 58	2900	0.75	2.3
25	ISW40-125(\|)	7.5 12.5 15	2.08 3.47 4.17	21.5 20 18.5	48 58 57	2900	1.5	2.3
26	ISW40-125（\|）A	6.5 11.2 13.0	1.8 3.11 3.61	18.5 17.2 15.5	45 56 56	2900	1.1	2.3
27	ISW40-160(\|)	7.5 12.5 15	2.08 3.47 4.17	33.5 32 30.5	45 52 52	2900	3.0	2.3
28	ISW40-160(\|)A	7.0 11.7 14.0	1.94 3.25 3.89	29.5 28 26.5	44 51 50	2900	2.2	2.3
29	ISW40-160(\|)B	6.5 10.5 13.0	1.8 2.92 3.61	23.5 22.5 21.0	41 50 50	2900	1.5	2.3
30	ISW40-200(\|)	7.5 12.5 15	2.08 3.47 4.17	52 50 48	36 46 46	2900	5.5	2.3
31	ISW40-200(\|)A	7.0 11.4 14..0	1.94 3.25 3.89	45.5 44.5 42.5	35 45 46	2900	4.0	2.30

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
32	ISW40-200( \|)B	6.5 10.5 13.0	1.8 2.92 3.61	36.5 35 33.5	33 44 43	2900	3.0	2.3
33	ISW40-250(\|)	7.5 12.5 15	2.08 3.47 4.17	82 80 78.5	25.5 38 41	2900	11.0	2.3
34	ISW40-250(\|)A	7.0 11.7 14.0	1.94 3.25 3.89	71.5 70 68.5	27 38 40	2900	7.5	2.3
35	ISW40-250（\|）B	6.5 10.8 13.0	1.8 3.0 3.61	62 60 58	26 37 36	2900	7.5	2.3
36	ISW40-250(\|)C	6 10 12	1.66 2.77 3.33	53.3 52 51	36	2900	2.2	2.3
37	ISW50-100	7.5 12.5 15	2.08 3.47 4.17	13.6 12.5 11.5	55 62 60	2900	1.1	2.3
38	ISW50-100A	6.5 11.2 13.0	1.8 3.11 3.61	11.5 10 9	50 60 58	2900	0.75	2.3
39	ISW50-125	7.5 12.5 15	2.08 3.47 4.17	21.5 20 18.5	48 58 57	2900	1.5	2.3
40	ISW50-125A	6.5 11.2 13.0	1.8 3.11 3.61	18.5 17.2 15.5	45 56 56	2900	1.1	2.3
41	ISW50-160	7.5 12.5 15	2.08 3.47 4.17	33.5 32 30.5	45 52 52	2900	3.0	2.3
42	ISW50-160A	7.0 11.7 14.0	1.94 3.25 3.89	29.5 28 26.5	44 51 50	2900	2.2	2.3
43	ISW50-160B	6.5 10.5 13.0	1.8 2.92 3.61	23.5 22.5 21.0	42 50 50	2900	1.5	2.3
44	ISW50-200	7.5 12.5 15	2.08 3.47 4.17	52 50 48	36 46 46	2900	5.5	2.3
45	ISW50-200A	7.0 11.7 14.0	1.94 3.25 3.89	45.5 44.5 42.5	35 45 46	2900	4.0	2.3
46	ISW50-200B	6.5 10.5 13.0	1.8 2.92 3.61	36.5 35 33.5	33 44 43	2900	3.0	2.3
47	ISW50-250	7.5 12.5 15	2.08 3.47 4.17	82 80 78.5	28.5 38 41	2900	11.0	2.3
48	ISW50-250	7.0 11.7 14.0	1.94 3.25 3.89	71.5 70 68.5	27 38 40	2900	7.5	2.3
49	ISW50-250B	6.5 10.8 13.0	1.8 3.0 3.61	62 60 58	26 37 36	2900	7.5	2.3
50	ISW50-250C	6 10 12	1.66 2.77 3.33	53.3 52 51	36	2900	5.5	2.3
51	ISW50-100（\|）	15 25 30	4.17 6.94 8.33	14.0 12.5 11.0	65 69 69	2900	1.5	2.5
52	ISW50-100（\|）A	13.5 22.4 27.0	3.75 6.22 7.5	12 10 8.5	60 67 68	2900	1.1	2.5
53	ISW50-125（\|）	15 25 30	4.17 6.94 8.33	21.8 20 18.5	60 68 67	2900	3.0	2.5
54	ISW50-125(\|)A	13.5 22.4 27.0	3.75 6.22 7.5	18 16 14	60 66 65	2900	2.2	2.5
55	ISW50-160（\|）	15 25 30	4.17 6.94 8.33	35 32 30	52 63 65	2900	2.2	2.5
56	ISW50-160（\|）A	14.0 23.4 28	3.89 6.5 7.78	30 28 26	62	2900	4.0	2.5
57	ISW50-160(\|)B	13.0 21.6 26	3.6 6.0 7.2	26 24 22	58	2900	3.0	2.5
58	ISW50-200（\|）	15 25 30	4.17 6.94 8.33	53 50 47	48 58 59	2900	7.5	2.5
59	ISW50-200(\|)A	14.0 23.4 28	3.89 6.5 7.78	45.5 44 42	48 57 58	2900	7.5	2.5
60	ISW50-200(\|)B	13.0 21.6 26	3.6 6.0 7.2	39 37 35	55	2900	5.5	2.5
61	ISW50-250(\|)	15 25 30	4.17 6.94 8.33	82 80 78	36 52 50	2900	15	2.5
62	ISW50-250(\|)A	1400 23.4 28	3.89 6.5 7.78	72 70 68	38 50 52	2900	11.0	2.5

性能参数（二）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
63	ISW50-250( \|)B	13.0 21.6 26	3.6 6.0 7.2	63 60 58	40 49 50	2900	11.0	2.5
64	ISW50-315（\|）	15 25 30	4.17 6.94 8.33	127 125 123	28 40 44	2900	30	2.5
65	ISW50-315（\|）A	14.0 23.4 28	3.89 6.5 7.72	113 110 108	30 40 44	2900	18.5	2.5
66	ISW50-315(\|)B	13.0 21.6 26	3.6 6.0 7.2	95 93 90	26 38 40	2900	15	2.5
67	ISW50-315(\|)C	12.4 20.6 24.7	3.44 5.72 6.86	86.3 85 83.6	38	2900	15	2.5
68	ISW65-100	15 25 30	4.17 6.94 8.33	14.0 12.5 11.0	65 69 69	2900	15	2.5
69	ISW65-100A	13.5 22.4 27.0	3.75 6.22 7.5	12 10 8.5	60 67 68	2900	1.1	2.5
70	ISW65-125	15 25 30	4.17 6.94 8.33	21.8 20 18.5	60 68 67	2900	3.0	2.5
71	ISW65-125A	13.5 22.4 27	3.75 6.22 7.5	18 16 14	60 66 65	2900	2.2	2.5
72	ISW65-160	15 14 20	4.17 6.94 8.33	35 32 30	52 63 65	2900	4.0	2.5
73	ISW65-160A	14.0 23.4 28	3.89 6.5 7.78	30 28 29	62	2900	4.0	2.5
74	ISW65-160B	13.0 21.6 26	3.6 6.0 7.2	26 24 22	58	2900	4.0	2.5
75	ISW50-200	15 25 30	4.17 6.94 8.33	53 50 47	48 58 59	2900	7.5	2.5
76	ISW65-200A	14.0 23.4 28	3.89 6.5 7.78	45.5 44 42	48 57 58	2900	7.5	2.5
77	ISW65-200B	13.0 21.6 26	3.6 6.0 7.2	39 37 35	55	2900	5.5	2.5
78	ISW65-250	15 25 30	4.17 6.94 8.33	82 80 78	36 52 50	2900	15	2.5
79	ISW65-250A	14 23.4 28	3.89 6.5 7.78	72 70 68	38 50 52	2900	11.0	2.5
80	ISW65-250B	13.0 21.6 26	3.6 6.0 7.2	63 60 58	40 49 50	2900	11.0	2.5
81	ISW65-315	15 25 30	4.17 6.94 8.33	127 125 123	28 40 44	2900	30	2.5
82	ISW65-315A	14.0 23.4 28	3.89 6.5 7.78	113 110 108	30 40 44	2900	22	2.5
83	ISW65-315B	13.0 21.6 26	3.6 6.0 7.2	95 93 90	26 38 40	2900	18.5	2.5
84	ISW65-315C	12.4 20.6 24.7	3.44 5.77 6.86	86.3 85 83.6	38	2900	15	2.5
85	ISW65-100(\|)	30 50 60	8.3 13.9 16.7	14.0 12.5 10.5	65 73 73	2900	3.0	3.0
86	ISW65-100(\|)A	27 44.8 54	7.5 12.4 15	11.5 10 8.5	64 72 70	2900	2.2	3.0
87	ISW65-125(\|)	30 50 60	8.3 13.9 16.7	22.5 20 18	62 73 72	2900	5.5	3.0
88	ISW65-125(\|)A	27 44.8 54	7.5 12.4 15	18 16 14	60 72 71	2900	4.0	3.0
89	ISW65-160(\|)	30 50 60	8.3 13.9 16.7	36 32 29	63 72 72	2900	7.5	3.0
90	ISW65-(\|)A	28 46.8 56	7.78 13.0 15.6	32 28 26	62 70 72	2900	7.5	3.0
91	ISW565-160(\|)B	26 43.2 52	7.5 12.0 14.4	27 24 22	60 70 71	2900	5.5	3.0
92	ISW65-200(\|)	30 50 60	8.3 13.9 16.7	53 50 47	54 68 70	2900	15.0	3.0
93	ISW65-200(\|)A	28 46.8 56	7.78 13.0 15.6	46 44 42	53 68 70	2900	11.0	3.0

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
94	ISW65-200(\|)B	26 43 52	7.2 11.9 14.4	40 37 34	52 66 68	2900	7.5	3.0
95	ISW65-250(\|)	30 50 60	8.3 13.9 16.7	84 80 75	51 62 63	2900	22.0	3.0
96	ISW65-250(\|)A	28 46.8 56	7.78 13..0 15.6	73 70 65	50 61 61	2900	18.5	3.0
97	ISW65-250(\|)B	26 43 52	7.2 11.9 14.4	63 60 56	50 60 60	2900	15.0	3.0
98	ISW65-315(\|)	30 50 60	8.3 13.9 16.7	128 125 123	41 54 57	2900	37.0	3.0
99	ISW65-315(\|)\|A	27.5 45.8 55	7.64 12.7 15.3	107.5 105 103	40 53 54	2900	30.0	3.0
100	ISW65-315(\|)B	26 43 52	7.2 11.9 14.4	96.5 93 91	41 53 53	2900	30.0	3.0
101	ISW65-315(\|)C	24.7 41.3 49.5	6.86 11.5 3.8	87 85 83.6	51	2900	22	3.0
102	ISW80-100	30 50 60	8.3 13.9 16.7	14 12.5 10.5	65 73 73	2900	3.0	3.0
103	ISW80-100A	27 44.8 54	7.5 12.4 15	11.5 10 8.5	64 72 70	2900	2.2	3.0
104	ISW80-125	30 50 60	8.3 13.9 16.7	22.5 20 18	62 73 72	2900	5.5	3.0
105	ISW80-125A	27 44.8 54	7.5 12.4 15	18 16 14	60 72 71	2900	4.0	3.0
106	ISW80-160	30 50 60	8.3 13.9 16.7	36 32 29	63 72 72	2900	7.5	3.0
107	ISW80-160A	28 46.8 56	7.78 13.0 15.6	32 28 26	62 70 72	2900	7.5	3.0
108	ISW80-160B	26 43.2 52	7.2 12.0 14.4	27 24 22	60 70 71	2900	5.5	3.0
109	ISW80-200	30 50 60	8.3 13.9 16.7	53 50 47	54 68 70	2900	15.0	3.0
110	ISW80-200A	28 46.8 56	7.78 13.0 15.6	46 44 42	53 68 70	2900	11.0	3.0
111	ISW80-200B	15 43 52	7.2 11.9 14.4	40 37 34	52 66 68	2900	7.5	3.0
112	ISW80-250	30 50 60	8.3 13.9 16.7	84 80 75	51 62 63	2900	22.0	3.0
113	ISW80-250A	28 46.8 56	7.78 13.0 15.6	73 70 65	50 61 61	2900	18.5	3.0
114	ISW80-250B	26 43 52	7.2 11.9 14.4	63 60 56	50 60 60	2900	15.0	3.0
115	ISW80-315	30 50 60	8.33 13.9 16.7	128 125 123	41 54 57	2900	37.0	3.0
116	ISW80-315A	27.5 45.8 55	7.64 12.7 15.3	107.5 105 103	40 53 54	2900	30.0	3.0
117	ISW80-315B	26 43 52	7.2 11.9 14.4	96.5 93 91	41 53 53	2900	30.0	3.0
118	ISW80-315C	24.7 41.3 49.5	6.86 11.5 3.8	87 85 83.6	51	2900	22	3.0
119	ISW80-350	35 50 65	9.72 13.9 18.1	165 150 137	49 55 57	2900	55	3.0
120	ISW80-350A	32.5 46.8 60.5	9.0 13.0 16.8	155 142 135	48 53 50	2900	45	3.0
121	ISW80-350C	24 40 48	8.6 12.4 16.1	140 135 125	47 52 55	2900	37	3.0
122	ISW80-350C	24 40 48	6.66 11.1 14.4	99.8 96 93.5	46	2900	30	3.0
123	ISW80-100(\|)	60 100 120	16.7 27.8 33.3	14 12.5 11	65 76 75	2900	5.5	4.5
124	ISW80-100(\|)A	54 89 108	15 24.7 30	11 10 7.9	63 75 74	2900	4.0	4.5

性能参数（三）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
125	ISW80-125（\|）	60 100 120	16.7 27.8 33.3	24 20 16.5	66 76 75	2900	11.0	4.5
126	ISW80-125（\|）A	54 89 108	15 24.7 30	19 16 13	63 75 72	2900	7.5	4.5
127	ISW80-160(\|)	60 100 120	16.7 27.8 33.3	36 32 28	70 78 75	2900	15.0	4.5
128	ISW80-160(\|)A	56 93.5 112	15.5 26 31.1	31 28 24	68 76 73	2900	11.0	4.5
129	ISW80-160(\|)B	52 86.4 104	14.4 24 28.9	26.5 24 20.5	67 75 74	2900	11.0	4.5
130	ISW80-200(\|)	60 100 120	16.7 27.8 33.3	54 50 47	64 74 75	2900	18.5	4.0
131	ISW80-200(\|)A	56 93.5 112	15.5 26 31.1	47 44 41	65 73 73	2900	18.5	4.0
132	ISW80-200(\|)B	52 86.4 104	14.4 24 28.9	41 37 35	62 72 72	2900	15.0	4.0
133	ISW80-250(\|)	60 100 120	16.7 27.8 33.3	87 80 74.5	61 72 73	2900	37.0	4.0
134	ISW80-250(\|)A	56 93.5 112	15.5 26 31.1	75 70 65	60 71 72	2900	30.0	4.0
135	ISW80-250(\|)B	52 86.4 104	14.4 24 28.9	65 60 56	60 70 72	2900	30.0	4.0
136	ISW80-315(\|)	60 100 120	16.7 27.8 33.3	133 125 118	55 66 67	2900	75.0	4.0
137	ISW80-315(\|)A	57.3 95.5 114.6	15.9 26.5 31.8	121 114 107	54 66 6	2900	55.0	4.0
138	ISW80-315(\|)B	54.5 90.8 109	15.1 25.2 30.2	109.5 103 97.2	52 65 65	2900	45.0	4.0
139	ISW80-315(\|)C	49.5 82.5 99	13.7 22.9 27.5	90 85 80	63	2900	37	4.0
140	ISW100-100	60 100 120	16.7 27.8 33.3	14 12.5 11	65 76 75	2900	5.5	4.5
141	ISW100-100A	54 89 108	15 24.7 30	11 10 8.9	63 75 74	2900	4.0	4.5
142	ISW100-125	60 100 120	16.7 27.8 33.3	24 20 16.5	66 76 75	2900	11.0	4.5
143	ISW100-125A	54 89 108	15 24.7 30	19 16 13	56.3 75 72	2900	7.5	4.5
144	ISW100-160	60 100 120	16.7 27.8 33.8	26 32 28	70 78 75	2900	15.0	4.5
145	ISW100-160A	56 93.5 112	15.5 26 31.1	31 28 24	68 76 73	2900	11.0	4.5
146	ISW100-160B	52 86.4 104	14.4 24 28.9	26.5 24 20.5	67 75 74	2900	11.0	4.0
147	ISW100-200	60 100 120	16.7 27.8 33.3	54 50 47	64 74 75	2900	22.0	4.0
148	ISW100-200A	56 93.5 112	15.5 26 31.1	47 44 41	65 73 73	2900	18.5	4.0
149	ISW100-200B	52 86.4 104	14.4 24 28.9	41 37 35	62 72 72	2900	15	4.0
150	ISW100-250	60 100 120	16.7 27.8 33.3	87 80 74.5	61 72 73	2900	37	4.0
151	ISW100-250A	56 93.5 112	15.5 26 31.1	75 70 65	60 71 72	2900	30	4.0
152	ISW100-250B	52 86.4 104	14.4 24 28.9	65 60 56	60 70 72	2900	30	4.0
153	ISW100-315	60 100 120	16.7 27.8 33.3	133 125 118	55 66 67	2900	75	4.0
154	ISW100-315A	57.3 95.5 114.6	15.9 26.5 31.8	121 114 107	54 66 67	2900	55	4.0
155	ISW100-315B	54.5 90.8 109	15.1 25.2 30.2	109.5 103 97.2	52 65 65	2900	45	4.0

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
156	ISW100-315C	49.5 82.5 99	13.7 22.9 27.5	90 85 80	63	2900	37	4.0
157	ISW100-350	70 100 130	19.4 27.8 36.1	165 150 137	57 63 65	2900	90	4.0
158	ISW100-350A	65.4 93.5 121.6	18.2 26 33.9	155 142 135	58 62 64	2900	75	4.0
159	ISW100-350B	61 87..0 113	69.0 24.2 31.4	140 135 125	57 61 63	2900	75	4.0
160	ISW100-350C	48 80 96	13.3 22.2 26.7	100 96 93.5	55	2900	55	4.0
161	ISW100-100(\|)	100 160 200	27.8 44.4 55.5	13 12.5 11	71 82 81	2900	11.0	4.0
162	ISW100-125(\|)	100 160 200	27.2 44.4 55.5	22.5 20 17	70 80 80	2900	15.0	4.0
163	ISW100-1254(\|)A	88 143 176	24.4 39.7 48.9	18 18 13.6	77	2900	15.0	4.0
164	ISW100-160(\|)	100 160 200	27.8 44.4 55.5	35 32 28	66 78 76	2900	22	4.0
165	ISW100-160(\|)A	93.5 150 187	26 41.7 51.9	31 28 24.5	76	2900	18.5	4.0
166	ISW100-200（\|）	100 160 200	27.8 44.4 55.5	54 50 46	65 77 75	2900	37	4.0
167	ISW100-200（\|）A	93.5 150 187	26 41.7 51.9	47.5 44 40.5	76	2900	30	4.0
168	ISW100-200(\|)B	85 138 170	23.6 38.3 47.2	40 37 34	75	2900	22	4.0
169	ISW100-250(\|)	100 160 200	27.8 44.4 55.5	86 80 73	62 75 74	2900	55	4.0
170	ISW100-250(\|)A	93.5 150 187	26 41.7 51.9	75 70 64	74	2900	45	4.0
171	ISW100-250(\|)B	85 138 170	23.6 38.3 47.2	64 60 55	73	2900	37	4.5
172	ISW100-160	120 200 240	33.3 55.5 66.7	35 32 28	64 76 75	2900	30	4.5
173	ISW100-160A	112 187 224	31.1 51.9 62.2	30.5 28 24	63 75 75	2900	22	4.5
174	ISW125-200	120 200 240	33.3 55.5 66.7	54 50 46	63 74 73	2900	45	4.5
175	ISW125-200A	112 187 224	31.1 51.9 62.2	47 44 40	62 73 73	2900	45	4.5
176	ISW125-200B	104 172 208	28.9 47.8 57.8	40 37 34.5	61 72 73	2900	30	4.5
177	ISW125-250	120 200 240	33.3 55.5 66.7	85 80 76	60 72 71	2900	75	4.5
178	ISW125-250A	112 187 224	31.1 51.9 62.2	74 70 56	60 72 74	2900	55	4.5
179	ISW125-250B	104 172 208	28.9 47.8 57.8	64 60 57	58 71 73	2900	45	4.5
180	ISW125-315	120 200 240	33.3 55.5 66.7	132 125 120	60 75 77	2900	110	4.5
181	ISW125-315A	112 187 224	31.1 51.9 62.2	115 110 104.5	63 74 72	2900	90	4.5
182	ISW125-315B	104 172 208	28.9 47.8 57.8	99 93 89	60 72 71	2900	75	4.5
183	ISW125-350	96 160 192	26.7 44.7 53.8	162 150 137	70 75 74	2900	110	4.5
184	ISW125-350A	90 150 180	25 41.7 50	155 142 135	63 74 74	2900	90	4.5
185	ISW125-350B	86 143 172	23.9 39.5 47.8	140 135 125	68 73 73	2900	75	4.5
186	ISW125-350C	96 160 192	26.6 44.4 53.3	99.8 96 91.5	68	2900	75	5.5

性能参数（四）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
187	ISW150-250	120 200 240	33.3 55.5 66.7	85 80 76	60 73 70	2900	75	4.5
188	ISW150-250A	112 187 224	31.1 51.9 62.2	74 70 65	58 72 74	2900	55	4.5
189	ISW150-250B	104 172 208	28.9 47.8 57.8	64 60 57	58 71 73	2900	45	4.5
190	ISW150-315	120 200 240	33.3 55.5 66.7	132 125 120	60 75 77	2900	110	4.5
191	ISW150-315A	112 187 224	31.1 51.9 62.2	115 110 104.5	63 74 72	2900	90	4.5
192	ISW150-315B	104 172 208	28.9 47.8 57.8	99 93 89	60 72 71	2900	75	4.5
193	ISW150-350	120 200 240	33.3 55.5 66.7	156 150 143	53 68 72	2900	132	5.5
194	ISW150-350A	112 187 224	31.1 51.9 62.2	136 131 125	55 68 70	2900	110	5.5
195	ISW150-350B	104 172 208	28.9 47.8 57.8	115 110 106	56 69 70	2900	90	5.5
196	ISW150-350C	96 160 192	26.6 44.4 53.3	99.8 96 91.5	62	2900	75	5.5
197	ISWD40-125(\|)	3.75 6.3 7.5	1.04 1.75 2.08	5.4 5 4.6	53	1450	0.55	2.5
198	ISWD40-160(\|)	3.75 6.3 7.5	1.04 1.75 2.08	8.4 8 7.5	48	1450	0.55	2.5
199	ISWD40-160(\|)A	3.2 5.5 6.4	0.89 1.53 1.78	6.3 6 5.6	46	1450	0.37	2.5
200	ISWD40-200(\|)	3.75 6.3 7.5	1.04 1.75 2.08	13 12.5 12	40	1450	0.75	2.5
201	ISWD40-200(\|)A	3.5 5.8 7.0	0.91 1.61 1.94	11.4 11.0 10	39	1450	0.55	2.5
202	ISWD40-250(\|)	3.75 6.3 7.5	1.04 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5
203	ISWD40-250(\|)A	3.5 5.8 7.0	0.91 1.61 1.94	17.4 17.0 16.5	32	1450	1.1	2.5
204	ISWD50-125	3.75 6.3 7.5	1.04 1.75 2.08	5.4 5 4.6	53	1450	0.55	2.5
205	ISWD50-160	3.75 6.3 7.5	1..04 1.75 2.08	8.4 8 7.5	48	1450	0.55	2.5
206	ISWD50-160A	3.2 5.5 6.4	0.89 1.53 1.78	6.3 6 5.6	46	1450	0.37	2.5
207	ISWD50-200	3.75 6.3 7.5	1.04 1.75 2.08	13 12.5 12	40	1450	0.75	2.5
208	ISWD50-200A	3.5 5.8 7.0	0.97 1.61 1.94	11.4 11.0 10	39	1450	0.55	2.5
209	ISWD50-250	3.75 6.3 7.5	1.04 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5
210	ISWD50-250A	3.5 5.8 7.0	0.97 1.61 1.94	17.4 17.0 16.5	32	1450	1.1	25
211	ISWD50-125(\|)	7.5 12.5 15	2.08 3.47 4.17	5.5 5 4.6	64	1450	0.55	2.5
212	ISWD50-160(\|)	7.5 12.5 15	2.08 3.47 4.17	8.7 8 7.5	60	1450	0.75	2.5
213	ISWD50-160(\|)A	7 11 14	1.94 3.1 3.9	6.7 6 5.5	58	1450	0.37	2.5
214	ISWD50-200(\|)	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.7	55	1450	1.1	2.5
215	ISWD50-200(\|)A	6.5 11.2 13.0	1.8 3.11 3.61	11.0 10 9	54	1450	0.75	2.5
216	ISWD50-250(\|)	7.5 12.5 15	2.08 3.47 4.17	20.5 20 19.5	45	1450	2.2	2.5
217	ISWD50-250(\|)A	7.0 11.7 14	1.94 3.25 3.89	18 17.5 17	44	1450	1.5	2.5

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
218	ISWD50-250(\|)B	6.0 10 12	1.67 2.78 3.33	13.5 13 12.5	43	1450	1.1	2.5
219	ISWD50-315(\|)	7.5 12.5 15	2.08 3.47 4.17	32.4 32 31.5	36	1450	4.0	2.5
220	ISWD50-315(\|)A	7.0 11.7 14	1.94 3.25 3.89	28.3 28 27.5	36	1450	3.0	2.5
221	ISWD50-315(\|)B	6 10 12	1.67 2.78 3.33	21.5 21 20.5	34	1450	3.0	2.5
222	ISWD65-125	7.5 12.5 15	2.08 3.47 4.17	5.5 5 4.6	64	1450	0.55	2.8
223	ISWD65-160	7.5 12.5 15	2.08 3.47 4.17	8.7 8 7.5	60	1450	0.75	2.8
224	ISWD65-160A	7 11 14	1.94 3.1 3.9	6.7 6 5.5	58	1450	0.37	2.8
225	ISWD65-200	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.7	55	1450	1.1	2.8
226	ISWD65-200A	6.5 11.2 13.0	1.8 3.11 3.61	11.0 10 9	54	1450	0.75	2.8
227	ISWD65-250	7.5 12.5 15	2.08 3.47 4.17	20.5 20 19.5	45	1450	2.2	2.8
228	ISWD65-250A	7.0 11.7 14	1.94 3.25 3.89	18 17.5 17	44	1450	2.2	2.8
229	ISWD65-250B	6 11 12	1.67 2.78 3.33	13.5 13 12.5	43	1450	1.1	2.8
230	ISWD65-315	7.5 12.5 15	2.08 3.47 4..17	32.4 32 31.5	36	1450	4.0	2.8
231	ISWD65-315A	7.0 11.7 14	1.94 3.25 3.89	28.3 28 27.5	36	1450	3.0	2.8
232	ISWD65-315B	6 10 12	1.67 2.78 3.33	21.5 21 20.5	34	1450	3.0	2.8
233	ISWD65-125(\|)	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8
234	ISWD65-160(\|)	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.5	2.8
235	ISWD65-160(\|)A	14 22 28	3.89 6.1 7.8	7 6 5.5	67	1450	1.1	2.8
236	ISWD65-200(\|)	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8
237	ISWD65-200(\|)A	14 23.3 27.9	3.89 6.47 7.75	11.5 11 10.2	63	1450	1.5	2.8
238	ISWD65-250(\|)	15 25 30	4.17 6.94 8.33	21 20 18.8	58	1450	3.0	2.8
239	ISWD65-250(\|)A	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8
240	ISWD65-250(\|)B	12 20 24	3.33 5.56 6.67	13.6 12.8 12.2	57	1450	1.2	2.8
241	ISWD65-315(\|)	15 25 30	4.17 6.94 8.33	32.4 32 31.5	51	1450	5.5	2.8
242	ISWD65-315(\|)A	13.5 22.5 27	3.89 6.39 7.78	26.4 26 25.6	50	1450	4.0	2.8
243	ISWD65-315(\|)B	12 20 24	3.33 5.56 6.67	20.4 21.0 20.6	49	1450	3.0	2.8
244	ISWD80-125	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8
245	ISWD80-160	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.5	2.8
246	ISWD80-160A	14 22 28	3.89 6.1 7.8	7 6 5.5	67	1450	2.2	2.8
247	ISWD80-200	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	22	2.8
248	ISWD80-200A	14 23.3 27.9	3.89 6.47 7.75	11.5 11 10.2	63	1450	1.5	2.8

性能参数（五）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
249	ISWD80-250	15 25 30	4.17 6.94 8.33	21 20 18.8	58	1450	3.0	2.8
250	ISWD80-250A	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8
251	ISWD80-250B	12 20 24	3.33 5.56 6.67	13.6 12.8 12.2	57	1450	1.5	2.8
252	ISWD80-315	15 25 30	4.17 6.94 8.33	32.5 32 31.5	51	1450	5.5	2.8
253	ISWD80-315A	13.5 22.5 27	3.38 6.25 6.75	26.4 26 25.6	50	1450	4.0	2.8
254	ISWD80-315B	12 20 24	3.33 5.56 6.67	21.4 21 20.6	49	1450	3.0	2.8
255	ISWD80-350	15 25 30	4.17 25 30	39 37.5 36.5	40 50 48	1450	7.5	3.0
256	ISWD80-350A	14 23.4 28	3.89 6.5 7.8	34 32.5 31.5	38 46 45	1450	5.5	3.0
257	ISWD80-350B	13 21.5 26	3.6 5.98 7.2	29 28 27	37 46 45	1450	5.5	3.0
258	ISWD80-125(\|)	30 50 60	8.33 13.9 16.7	6 5 4	74	1450	1.5	3.0
259	ISWD80-160(\|)	30 50 60	8.33 13.9 16.7	9.2 8 6.8	74	1450	2.2	3.0
260	ISWD80-160(\|)A	28 46 56	7.78 12.8 15.6	6.7 6 5.5	73	1450	1.5	3.0
261	ISWD80-200(\|)	30 50 60	8.33 13.9 16.7	13.5 12.5 11.8	72	1450	4.0	3.0
262	ISWD80-200(\|)A	26.4 44.7 52.8	7.33 12.4 14.7	10.5 10 9.5	71	1450	3.0	3.0
263	ISWD80-250(\|)	30 50 60	8.33 13.9 16.7	21.3 20 19	67	1450	5.5	3.0
264	ISWD80-250(\|)A	28 46 56	7.78 12.8 15.6	18.2 17.0 16.5	66	1450	4.0	3.0
265	ISWD80-250(\|)B	24.0 40.5 48.0	6.67 11.25 13.3	14.0 13.0 12.5	64	1450	3.0	3.0
266	ISWD80-315(\|)	30 50 60	8.33 13.9 16.7	34 32 30	62	1450	11.0	3.0
267	ISWD80-315(\|)A	28 46 56	7.78 12.8 15.6	29.6 27.9 26.1	61	1450	7.5	3.0
268	ISWD80-315(\|)B	24.0 40.5 48.0	6.67 11.25 13.3	22.5 21 19.3	60	1450	5.5	3.0
269	ISWD100-125	30 50 60	8.33 13.9 16.7	6 5 4	74	1450	1.5	3.0
270	ISWD100-160	30 50 60	8.33 13.9 16.7	9.2 8 6.8	74	1450	2.2	3.0
271	ISWD100-160A	28 46 56	7.78 12.8 15.6	6.7 6 5.5	73	1450	1.5	3.0
272	ISWD100-200	30 50 60	8.33 13.9 16.7	13.5 12.5 11.8	72	1450	4.0	3.0
273	ISWD100-200A	26.4 44.7 52.8	7.33 12.4 14.7	10.5 10 9.5	71	1450	3.0	3.0
274	ISWD100-250	30 50 60	8.33 13.9 16.7	21.3 20 19	67	1450	5.5	3.0
275	ISWD100-250A	28 46 56	7.78 12.8 15.6	18.2 17.0 16.5	66	1450	4.0	3.0
276	ISWD100-250B	24 40.5 48	6.67 11.25 13.3	14 13 12.5	64	1450	3.0	3.0
277	ISWD100-315	30 50 60	8.33 13.9 16.7	34 32 30	62	1450	11.0	3.0
278	ISWD100-315A	28 46 56	7.78 12.8 15.6	29.6 27.9 26.1	61	1450	7.5	3.0
279	ISWD100-315B	24 40.5 48	6.67 11.25 13.3	22.5 21 19.3	60	1450	5.5	3.0

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
280	ISWD100-350	30 50 60	8.3 13.9 16.7	39 37.5 36.5	45 58 56	1450	11	4.0
281	ISWD100-350A	28 46.8 56	7.78 13.0 15.6	34 32.5 31.5	43 57 55	1450	11	4.0
282	ISWD100-350B	26 43.2 52	7.2 12.0 14.4	29.5 28.5 27.5	44 57 55	1450	7.5	4.0
283	ISWD100-125(\|)	50 80 100	13.9 22.2 27.8	5.6 5 4.25	75	1450	2.2	3.0
284	ISWD100-160(\|)	50 80 100	13.9 22.2 27.8	8.8 8 7	75	1450	3.0	3.0
285	ISWD100-160(\|)A	45 72 90	12.5 20 25	7.2 6.5 5.60	74	1450	2.2	3.0
286	ISWD100-200(\|)	50 80 100	13.9 22.2 27.8	13.5 12.5 11.5	75	1450	5.5	3.0
287	ISWD100-200(\|)A	45 72 90	12.5 20 25	11 10 9.3	73	1450	4.0	3.0
288	ISWD100-250(\|)	50 80 100	13.9 22.2 27.8	21.5 20 18.3	72	1450	11.0	3.0
289	ISWD100-250(\|)A	46.8 75 93.6	13 20.8 26	18.7 17.5 16	71	1450	7.5	3.0
290	ISWD100-250(\|)B	42.5 69 85	11.8 19.2 23.6	16 15 13.7	70	1450	5.5	3.0
291	ISWD100-315(\|)	50 80 100	13.9 22.2 27.8	33.2 32 29.5	68	1450	15.0	3.0
292	ISWD100-315(\|)A	45 74 90	12.5 20.8 25	28.2 27.5 26	66	1450	11.0	3.0
293	ISWD100-315(\|)B	42 70 84	11.7 19.4 23.3	24.8 24 22.6	65	1450	11.0	3.0
294	ISWD100-400(\|)	50 80 100	13.9 22.2 27.8	52 50 48.5	65	1450	22	3.0
295	ISWD100-400(\|)A	45 75 90	12.5 20.8 25	46 44 43	65	1450	18.5	3.0
296	ISWD100-400(\|)B	42 70 84	11.7 19.4 23.3	39.5 38 36	64	1450	15.0	3.0
297	ISWD100-400(\|)C	40 64 80	11.1 17.8 22.2	33.3 32 31	63	1450	11	3.0
298	ISWD125-125	60 100 120	16.7 27.8 33.3	6.5 5 4	78	1450	2.2	3.0
299	ISWD125-160	60 100 120	16.7 27.8 33.3	10 8 7	78	1450	4.0	3.0
300	ISWD125-125	60 100 120	16.7 27.8 33.3	6.5 5 4	78	1450	2.2	3.0
301	ISWD125-200	60 100 120	16.7 27.8 33.3	14.5 12.5 11	75	1450	7.5	3.0
302	ISWD125-200A	54 89 108	15 24.7 30	11 10 8.9	730	1450	7.5	3.0
303	ISWD125-250	60 100 120	16.7 27.8 33.3	21.5 20 18.5	75	1450	11.0	3.0
304	ISWD125-250A	56 93.3 112	15.6 25.9 31.1	18.5 17.5 16.0	73	1450	7.5	3.0
305	ISWD125-250B	52 87 104	14.4 24.2 28.9	16 15 14	71	1450	7.5	3.0
306	ISWD125-315	60 100 120	16.7 27.8 33.3	33.5 32 30.5	71	1450	15.0	3.0
307	ISWD125-315A	55 91 110	15.3 25.3 30.6	28 27 25.6	71	1450	11.0	3.0
308	ISWD125-315B	52 87 104	14.4 24.2 28.9	25 24 23	70	1450	11.0	3.0
309	ISWD125-350	60 100 120	16.7 27.8 33.3	39 37.5 35.5	55 68 68	1450	18.5	3.0
310	ISWD125-350A	56 93.5 112	15.5 26 31.1	34 32.5 31	54 67 66	1450	15	3.0

性能参数（六）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
311	ISWD125-350B	52 86 104	14.4 23.9 28.9	29 27.5 26.5	56 66 65	1450	15	5.5
312	ISWD125-400	60 100 120	16..7 27.8 33.3	52 50 48.5	53 65 67	1450	30	3.0
313	ISWD125-400A	56 94 112	15.6 26.1 31.1	45.8 44 42	64	1450	22	3.0
314	ISWD125-400B	52 87 104	14.4 24.2 28.9	39 37.5 36.7	62	1450	18.5	3.0
315	ISWD125-200(\|)	100 160 200	27.8 44.4 55.5	13 12.5 11	82	1450	11.0	3.0
316	ISWD125-200(\|)A	88 143 176	24.4 39.7 48.9	10.5 10 8.8	81	1450	7.5	3.0
317	ISWD125-250(\|)	100 160 200	27.8 44.4 55.5	22.5 20 17	81	1450	15.0	3.0
318	ISWD125-250(\|)A	92 147 184	25.6 40.8 51.1	19 17 14.5	80	1450	11.0	3.0
319	ISWD125-250(\|)B	84 134 168	23.3 37.2 46.6	15.5 14 12	79	1450	7.5	3.0
320	ISWD125-315(\|)	100 160 200	27.8 44.4 55.5	35 32 28	63 74 73	1450	22	3.0
321	ISWD125-315(\|)A	93.5 150 187	26 41.7 51.9	30.5 28 24.5	72	1450	18.5	3.0
322	ISWD125-315(\|)B	85 138 170	23.6 38.3 47.2	26 24 18.5	71	1450	15.0	3.0
323	ISWD125-400(\|)	100 160 200	27.8 44.4 55.5	53 50 46	62 71 72	1450	37	3.0
324	ISWD125-400(\|)A	93.5 150 187	26 41.7 51.9	46.5 44 40.5	70	1450	30	3.0
325	ISWD125-400(\|)B	85 138 170	23.6 38.3 47.2	40 38 35	70	1450	30	3.0
326	ISWD125-400(\|)C	80 128 160	22.2 35.5 44.4	34 32 29.5	68	1450	22	3.0
327	ISWD150-200	100 160 200	27.8 44.4 55.5	13 12.5 11	82	1450	11.0	3.0
328	ISWD150-200A	88 143 176	24.4 39.7 48.9	10.5 10 8.8	81	1450	7.5	3.0
329	ISWD150-250	100 160 200	27.8 44.4 55.5	22.5 20 17	81	1450	15.0	3.0
330	ISWD150-250A	92 147 184	25.6 40.8 51.1	19 17 14.5	80	1450	11.0	3.0
331	ISWD150-250B	84 134 168	23.3 37.2 46.6	15.5 14 12	79	1450	7.5	3.0
332	ISWD150-315	100 160 200	27.8 44.5 55.5	35 32 28	63 74 73	1450	22	3.0
333	ISWD150-315A	93.5 150 187	26 41.7 51.9	30.5 28 24.5	72	1450	18.5	3.0
334	ISWD150-315B	80 138 170	23.6 38.3 47.2	26 24 18.5	71	1450	18.5	3.0
335	ISWD150-400	100 160 200	27.8 44.4 55.5	53 50 46	62 71 72	1450	37	3.0
336	ISWD150-400A	93.5 150 187	26 41.7 51.9	46.5 44 40.5	70	1450	30	3.0
337	ISWD150-400B	85 138 170	23.6 38.3 47.2	40 38 35	70	1450	30	3.0
338	ISWD150-400C	80 128 160	22.2 35.5 44.4	34 32 29.5	68	1450	22	3.0
339	ISWD150-200(\|)A	108 179 216	30 49.7 60	11.3 10 8.9	63 75 74	1450	11.0	3.0
340	ISWD150-200(\|)A	108 179 216	30 49.7 60	11.3 10 8.9	63 75 74	1450	11.0	3.0
341	ISWD150-250(\|)	120 200 240	33.3 55.6 66.7	22.5 20 17.5	65 76 74	1450	18.5	3.0

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
342	ISWD150-250(\|)A	112 187 224	31.1 51.9 62.2	19.5 17.5 15.2	64 75 75	1450	15.0	3.0
343	ISWD150-250(\|)B	104 173 208	28.9 48.9 57.8	16 14 12	73	1450	11.0	3.0
344	ISWD150-315(\|)	120 200 240	33.3 55.6 66.7	34 32 29	68 78 80	1450	30	3.0
345	ISWD150-315(\|)A	112 200 240	33.3 55.6 66.7	34 32 29	68 78 80	1450	30	3.0
346	ISWD150-315(\|)B	104 173 208	28.9 48.1 57.8	25.5 24 21.5	65 75 76	1450	18.5	3.0
347	ISWD150-400(\|)	120 200 240	33.3 55.6 66.7	53 50 46	64 74 73	1450	45	3.0
348	ISWD150（\|）A	112 187 224	31.1 51.9 62.2	46 44 40	62 73 73	1450	37	3.0
349	ISWD150-400(\|)B	104 173 208	28.9 48.1 57.8	40 37.5 34.5	62 73 72	1450	30	3.0
350	ISWD150-400(\|)C	96 160 192	26.6 44.4 53.3	34 32 29.5	71	1450	22	3.5
351	ISWD200-200	120 200 240	33.3 55.6 66.7	14 12.5 11	66 76 76	1450	15.0	3.5
352	ISWD200-200A	108 179 216	30 49.7 60	11.3 10 8.9	63 75 74	1450	11.0	3.5
353	ISWD200-250	120 200 240	33.3 55.6 66.7	22.5 20 17.5	65 76 74	1450	18.5	3.5
354	ISWD200-250A	112 187 224	31.1 51.9 62.2	19.5 17.5 15.2	63 75 75	1450	15.0	3.5
355	ISWD200-250B	104 173 208	28.9 48.9 57.8	16 14 12	62 73 73	1450	11.0	3.5
356	ISWD200-315	120 200 240	33.3 55.6 66.7	34 32 29	68 78 80	1450	30	3.5
357	ISWD200-315A	110 187 224	31.1 51.9 62.2	29.5 28 25	65 76 76	1450	22	3.5
358	ISWD200-315B	104 173 208	28.9 48.1 57.8	25.5 24 21.5	65 75 76	1450	18.5	3.5
359	ISWD200-400	120 200 240	33.3 55.6 66.7	53 50 46	64 74 73	1450	45	3.5
360	ISWD200-400A	112 187 224	31.1 51.9 62.2	46 44 40	62 73 73	1450	37	3.5
361	ISWD200-400B	104 173 208	28.9 48.1 57.8	40 37.5 34.5	62 73 72	1450	30	3.5
362	ISWD200-400C	96 160 192	26.6 44.4 53.3	34 32 29.5	71	1450	22	3.5
363	ISWD200-200(\|)	240 400 480	66.7 111.1 127.8	14 12.5 11	70 80 79	1450	22	4.0
364	ISWD200-200(\|)A	216 358 432	60 99.4 120	11.4 10 9	65 78 78	1450	18.5	4.0
365	ISWD200-250(\|)	240 400 480	66.7 111.1 127.8	22 20 16.5	70 80 78	1450	30	4.0
366	ISWD200-250(\|)A	216 358 432	60 99.4 120	17.8 16 13.4	65 78 76	1450	22	4.0
367	ISWD200-250(\|)B	195 322 390	54.2 89.4 108.3	14.5 13 11	66 76 76	1450	22	4.0
368	ISWD200-315(\|)	240 400 480	66.7 111.1 127.8	37 32 28.5	70 80 80	1450	55	4.0
369	ISWD200-315(\|)A	220 374 440	61.1 103.9 122.2	31 28 24	68 80 78	1450	45	4.0
370	ISWD200-315(\|)B	204 346 408	56.7 96.1 113.3	26.5 24 20.5	65 78 78	1450	37	4.0
371	ISWD200-400(\|)	240 400 480	66.7 111.1 127.8	55 50 46	72 80 73	1450	90	4.0
372	ISWD200-400(\|)A	220 374 440	61.1 103.9 122.2	46 44 38.5	78	1450	75	4.0

性能参数（七）

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
373	ISWD200-400（\|）B	204 347 408	56.7 96.1 113.3	39.5 38 33	76	1450	55	4.0
374	ISWD200-400(\|)C	192 320 384	53.3 88.9 106.7	35.2 32 29.5	75	1450	45	4.0
375	ISWD250-250	320 550 640	88.9 152.8 177.8	23 20 17	70 82 80	1450	45	5.0
376	ISWD250-250A	285 490 570	79.2 136.1 158.3	18 16 13.5	81	1450	37	5.0
377	ISWD250-315	320 550 640	88.9 152.8 177.8	35 32 28	65 80 81	1450	75	5.0
378	ISWD250-315A	300 550 640	88.9 152.8 177.8	35 32 28	65 80 81	1450	75	5.0
379	ISWD250-315B	277 476 554	76.9 132.2 153.9	26 24 21	78	1450	45	5.0
380	ISWD250-400	320 550 640	88.9 152.8 177.8	54 50 46	72 81 80	1450	110	5.0
381	ISWD250-400A	300 515 600	83.3 143 166.7	47.5 44 40.5	80	1450	90	5.0
382	ISWD125-315(\|)	277 476 554	76.9 132.2 153.9	40.5 37.5 34.5	78	1450	75	5.0
383	ISWD300-235	450 7202 900	125 200 250	32 29 15.5	76 81 74	970	55	5.0
384	ISWD300-235A	410 657 820	113.9 182.5 227.8	17.5 15 12.8	72 79 72	970	75	5.0
385	ISWD300-300	450 720 900	125 200 250	31.5 28 25	75 81 82	970	75	5.0
386	ISWD300-300A	416 666 832	115.6 185 231.1	27 24 21.5	75 80 79	970	75	5.0
387	ISWD300-300B	390 623 780	108.3 173.1 216.7	23.5 21 18.5	79	970	55	5.0
388	ISWD300-315A	420 600 780	116.7 166.7 216.6	30 28 24.5	74 81 76	1450	90	5.0
389	ISWD300-315A	420 600 780	116.7 166.7 216.6	30 28 24.5	74 81 76	1450	75	5.0
390	ISWD300-315B	339 466 559	94 129.3 155.2	26.5 25 20	71 76 72	1450	55	5.0
391	ISWD300-380	450 720 900	125 200 250	48 44 38	84	970	132	5.0
392	ISWD300-380A	416 666 832	115.6 185 231.1	42 38 33	80	970	110	5.0
393	ISWD300-380B	390 623 780	108.3 173.1 216.7	36 33 28	78	970	90	5.0
394	ISWD300-235(\|)	718 1080 1345	199.3 300 373.6	44.6 40 34.6	82	1450	160	5.5
395	ISWD300-235(\|)A	642 965 1203	178.3 268 334.2	35.7 32 27.7	80	1450	132	5.5
396	ISWD300-400A	500 720 900	138.9 200 250	54.5 50 42	79 82 81	1450	132	5.5
397	ISWD300-400A	460 660 791	127.8 183.3 219.8	47 44 36.5	74 80 78	1450	110	5.5
398	ISWD300-400B	432 600 728	117.6 166.7 202.2	41 37 32	72 78 75	1450	90	5.5
399	ISWD300-460	480 720 900	133.3 200 250	71 65 58	75 81 82	1450	200	5.5
400	ISWD300-460A	444 666 833	123.3 185 231.4	60 55 49	74 80 81	1450	160	5.5
401	ISWD300-460B	409 610 767	113.6 169.5 213.1	49 45 35	73 79 80	1450	110	5.5
402	ISWD300-510	480 720 900	133.3 200 250	84 80 72	75 81 82	1450	250	5.5

序号	型号	流量Q		扬程	效率	转速	电机功率	允许汽蚀余量
序号	型号	(m³/h)	（l/s)	（m)	（%）	（r/min)	(kW)	（m)
403	ISWD300-510A	444 666 833	123.3 185 231.4	74 70 63	74 80 81	1450	200	5.5
404	ISWD300-510B	409 610 767	113.6 169.5 213.1	66 63 59	73 79 80	1450	160	5.5
405	ISWD350-250	480 800 960	113.6 169.5 213.1	66 63 59	73 79 80	1450	160	5.5
406	ISWD350-250A	430 715 860	119.4 198.6 238.9	18.5 16 14	81	970	75	5.0
407	ISWD350-315	1000 1200 1450	277.8 333.3 402.8	23 20 16	76 80 78	970	55	5.0
408	ISWD350-315A	900 1080 1300	250 300 361	19 17 14	75 78 76	1450	75	5.5
409	ISWD350-315B	660 950 1140	183.3 263.8 316.7	17.5 14.5 13	74 77 75	1450	55	5.5
410	ISWD350-400	1000 1200 1450	277.8 333.3 402.8	36 32 26	75 78 76	1450	160	6.0
411	ISWD350-400A	900 1080 1300	250 300 361	31.5 28 23	74 76 74	1450	132	6.0
412	ISWD350-400B	800 980 1160	222.2 272.2 322.2	27.5 24 19.5	71 74 72	1450	110	6.0
413	ISWD350-460	1000 1200 1450	277.8 333.3 402.8	54 50 43	70 74 72	1450	250	6.5
414	ISWD350-460A	900 1080 1300	250 300 361	47 44 38	68 72 70	1450	200	6.5
415	ISWD350-460B	745 990 1190	207 275 330.6	42 38.5 34	60 70 68	1450	200	6.5
416	ISWD400-400	650 1080 1300	180.6 300 361	15 12.5 11.0	83	970	55	5.0
417	ISWD400-400A	580 966 1160	161.1 268.3 322.2	12 10 8.5	82	970	45	5.0
418	ISWD400-500A	650 1080 1300	180.6 300 361	23.5 20 18	81	970	90	5.0
419	ISWD400-500A	600 996 1200	166.7 276.7 333.3	20 17 15	80	970	75	5.0
420	ISWD400-500B	560 935 1120	155.6 259.7 311.1	17.5 15 13.2	78	970	55	5.0
421	ISWD400-625	650 1080 1300	180.6 300 361	35 32 29	82	970	132	5.0
422	ISWD400-625A	600 996 1200	166.7 276.7 333.3	30 27 25	81	970	110	5.0
423	ISWD400-625B	560 935 1120	155.6 259.7 311.1	26 24 21.5	80	970	90	5.0
424	ISWD500-400	750 1200 1500	208.3 333.3 416.7	14.5 12.5 11	81	970	75	5.0
425	ISWD500-400A	670 1073 1340	186.1 298.1 372.2	11.5 10 8.8	80	970	55	5.0
426	ISWD500-500	750 1200 1500	208.3 333.3 416.7	24 20 18	82	970	110	5.0
427	ISWD500-500A	690 1106 1380	191.7 307.2 383.3	20 17 15	80	970	90	5.0
428	ISWD500-500B	648 1040 1296	180 288.9 360	17.5 15 13.5	80	970	160	5.0
429	ISWD500-625	750 1200 1500	208.3 333.3 416.7	35 32 29	81	970	160	5.0
430	ISWD500-625A	690 1106 1380	191.7 307.2 383.3	29.5 27 24.5	80	970	132	5.0
431	ISWD500-625B	648 1040 1296	180 288.9 360	26 24 22	79	970	110	5.0

注：ISWR、 ISWRD性能参数及型号编制等同o

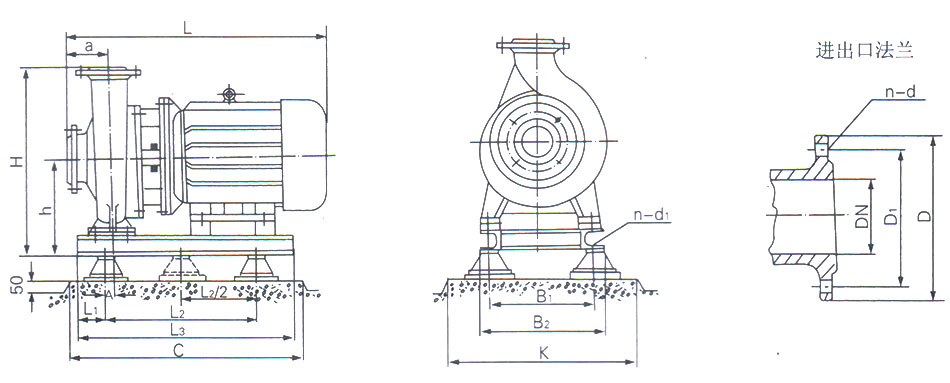

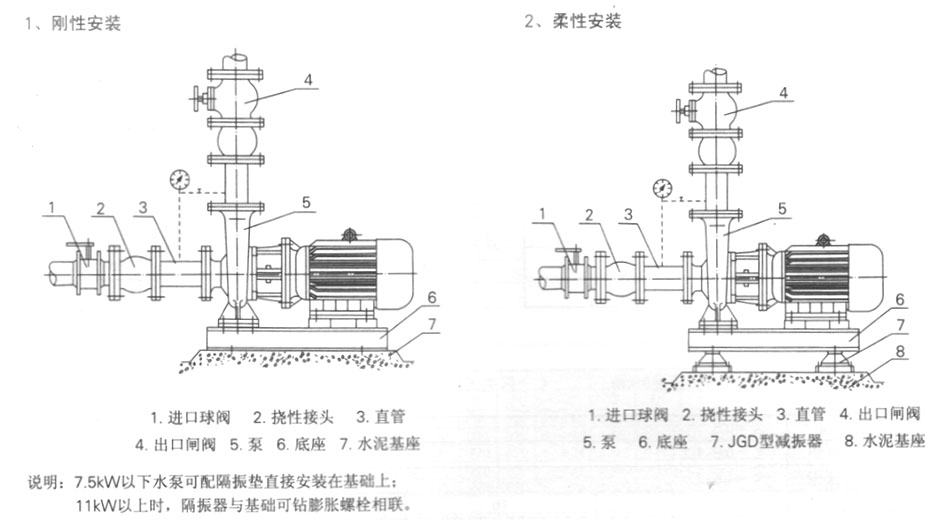

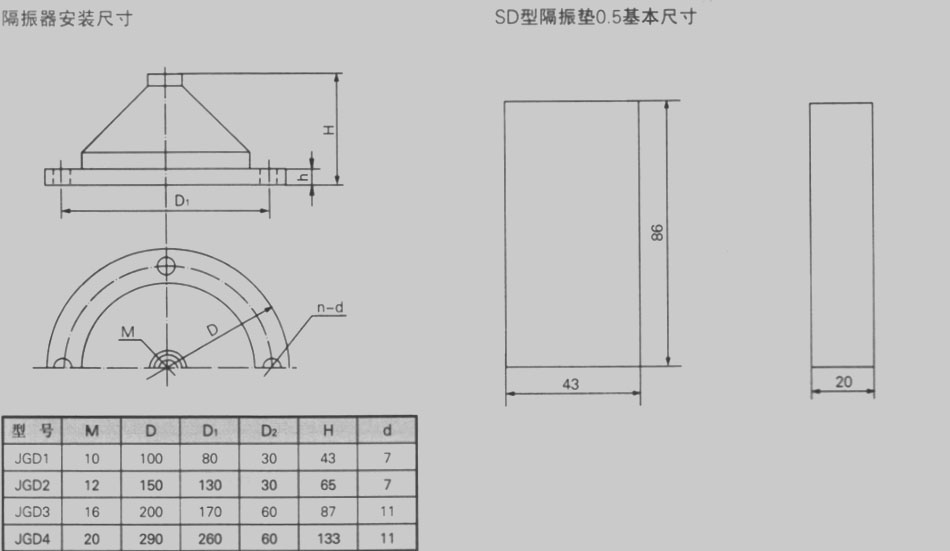

九、外形及安装尺寸（一）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
1	ISW40-100	470	85	260	430	334	194	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
2	ISW40-125	475	85	260	430	346	206	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
3	ISW40-125A	475	85	260	430	346	206	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
4	ISW40-160	515	85	280	450	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	360
5	ISW40-160A	485	85	260	430	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	360
6	ISW40-160B	475	85	260	430	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	360

7	ISW40-200	570	85	330	500	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	600	360
8	ISW40-200A	550	85	310	480	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	580	360
9	ISW40-200B	510	85	280	450	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	550	360
10	ISW40-250	620	85	370	540	474	274	80	0	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	640	440
11	ISW40-250A	620	85	370	540	474	274	80	0	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	640	440
12	ISW40-250B	570	85	330	500	454	254	80	0	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	600	440

13	ISW40-100(\|)	470	85	260	430	339	194	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
14	ISW40-100(\|)A	470	85	260	430	339	194	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
15	ISW40-125(\|)	520	85	260	430	356	206	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
16	ISW40-125(\|)A	475	85	260	430	356	206	80	0	180	210	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	310
17	ISW40-160(\|)	550	85	310	480	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	580	360
18	ISW40-160(\|)A	510	85	280	450	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	550	360
19	ISW40-160(\|)B	480	85	260	430	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	360

20	ISW40-200(\|)	620	5	370	540	452	272	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	640	360
21	ISW40-200(\|)A	570	85	330	500	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	600	360
22	ISW40-200(\|)B	550	85	310	480	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	580	360
23	ISW40-250(\|)	710	100	450	650	520	294	100	0	310	340	4-Φ16	Φ150	Φ110	4-Φ18	SD61-0.5	4	700	560
24	ISW40-250(\|)A	650	100	360	560	520	294	100	0	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	660	440
25	ISW40-250(\|)B	650	100	360	560	520	274	100	0	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	660	440
26	ISW40-250(\|)C	600	100	360	560	520	274	100	0	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	660	440

27	ISW50-100	470	85	260	430	339	339	80	0	180	210	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	310
28	ISW50-100A	470	85	260	430	339	339	80	0	180	210	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	310
29	ISW50-125	520	85	260	430	356	356	80	0	180	210	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	310
30	ISW50-125A	475	85	260	430	356	356	80	0	180	210	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	44	530	310
31	ISW50-160	550	85	310	480	386	386	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	580	360
32	ISW50-160A	510	85	280	450	386	386	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	540	360
33	ISW50-160B	480	85	260	430	386	386	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	430	360

34	ISW50-200	620	85	370	540	452	452	80	0	270	300	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	640	360
35	ISW50-200A	570	85	330	500	434	434	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	600	360
36	ISW50-200B	550	85	310	480	434	434	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	580	360
37	ISW50-250	710	100	450	650	520	520	100	0	320	350	4-Φ16	Φ165	Φ125	4-Φ18	SD61-0.5	4	700	570

外形及安装尺寸（二）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
38	ISW50-250A	650	100	360	560	515	294	100	0	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	660	440
39	ISW50-250B	650	100	360	560	515	294	100	0	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	660	440
40	ISW50-250C	600	100	360	560	500	275	100	0	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	660	440

41	ISW50-100(\|)	485	85	260	430	354	194	80	0	180	210	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	310
42	ISW50-100(\|)A	475	85	260	430	354	194	80	0	180	210	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	310
43	ISW50-125(\|)	550	85	310	480	376	206	80	0	200	230	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	580	330
44	ISW50-125(\|)A	515	85	280	450	376	206	80	0	200	230	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	550	330
45	ISW50-160(\|)	570	85	330	500	406	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	600	360
46	ISW50-160(\|)A	570	85	330	500	406	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	600	360
47	ISW50-160(\|)B	550	85	310	480	406	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	580	360

48	ISW50-200(\|)	640	85	370	540	472	272	80	0	270	300	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	640	400
49	ISW50-200(\|)A	640	85	370	540	472	272	80	0	270	300	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	640	400
50	ISW50-200(\|)B	640	85	370	540	472	272	80	0	270	300	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	640	400
51	ISW50-250(\|)	790	100	450	650	534	294	100	0	320	350	4-Φ16	Φ165	Φ125	4-Φ18	JGD2	4	700	570
52	ISW50-250(\|)A	760	100	450	650	534	294	100	0	320	350	4-Φ16	Φ165	Φ125	4-Φ18	JGD2	4	700	570
53	ISW50-250(B)	650	100	450	650	534	294	100	0	310	340	4-Φ16	Φ165	Φ125	4-Φ18	JGD2	4	700	570

54	ISW50-315(\|)	985	100	600	800	668	338	125	0	280	420	4-Φ20	Φ165	Φ125	4-Φ18	JGD3	4	900	680
55	ISW50-315(\|)A	870	100	500	700	668	334	125	0	330	360	4-Φ20	Φ165	Φ125	4-Φ18	JGD3	4	800	630
56	ISW50-315(\|)B	860	100	500	700	668	334	125	0	330	360	4-Φ20	Φ165	Φ125	4-Φ18	JGD3	4	800	630
57	ISW50-315(\|)C	820	100	450	600	664	339	125	0	330	360	4-Φ20	Φ165	Φ125	4-Φ18	JGD3	4	750	630

58	ISW65-100	485	85	260	430	354	194	80	0	180	210	4-Φ14	Φ185	Φ145	4-Φ18	SD41-0.5	4	530	310
59	ISW65-100A	475	85	260	430	354	194	80	0	180	210	4-Φ14	Φ185	Φ145	4-Φ18	SD41-0.5	4	530	310
60	ISW65-125	550	85	310	480	376	206	80	0	200	230	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	580	330
61	ISW65-125A	515	85	280	450	376	206	80	0	200	230	4-Φ14	Φ185	Φ145	4-Φ18	SD41-0.5	4	550	330
62	ISW65-160	570	85	330	500	406	226	80	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	600	360
63	ISW65-160A	570	85	330	500	406	226	80	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	600	360
64	ISW65-160B	550	85	310	480	406	226	80	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	580	360

65	ISW65-200	640	85	370	540	472	272	80	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
66	ISW65-200A	640	85	370	540	472	272	80	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
67	ISW65-200B	640	85	370	540	472	272	80	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
68	ISW65-250	790	100	450	650	534	294	100	0	320	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	700	570
69	ISW65-250A	760	100	450	650	534	294	100	0	320	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	700	570
70	ISW65-250B	760	100	450	650	534	294	100	0	320	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	700	570

71	ISW65-315	985	100	600	800	668	363	125	0	380	420	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	900	680
72	ISW65-315A	870	100	500	700	664	359	125	0	330	360	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	800	630
73	ISW65-315B	860	100	500	700	664	359	125	0	330	360	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	800	630

外形及安装尺寸（三）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
74	ISW65-315C	820	100	450	650	644	339	120	0	330	360	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	750	630

75	ISW65-100(\|)	570	85	310	480	386	206	100	0	180	210	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	580	310
76	ISW65-100(\|)A	535	85	280	450	386	206	100	0	180	210	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	540	310
77	ISW65-125(\|)	595	85	370	540	428	248	100	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
78	ISW65-125(\|)A	595	85	330	500	406	226	100	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	600	360
79	ISW65-160(\|)	645	85	370	540	474	274	100	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
80	ISW65-160(\|)A	645	85	370	540	747	274	100	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
81	ISW65-160(\|)B	645	85	370	540	474	274	100	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400

82	ISW65-200(\|)	790	85	480	560	491	491	100	0	320	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	730	570
83	ISW65-200(\|)A	760	85	480	560	491	491	100	0	320	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	730	570
84	ISW65-200(\|)B	650	85	370	540	487	487	100	0	270	300	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	400
85	ISW65-250(\|)	865	100	500	700	556	556	125	0	320	360	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	750	570
86	ISW65-250(\|)A	865	100	500	700	554	554	125	0	310	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	750	570
87	ISW65-250(\|)B	815	100	450	650	534	534	125	0	320	350	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	700	570

88	ISW65-315(\|)	980	100	600	800	696	696	125	0	380	420	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	900	680
89	ISW65-315(\|)A	980	100	600	800	696	696	125	0	380	420	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	900	680
90	ISW65-315(\|)B	980	100	600	800	696	696	125	0	380	420	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	900	680
91	ISW65-315(\|)C	870	100	500	700	696	696	125	0	320	360	4-Φ20	Φ185	Φ145	4-Φ18	JGD3	4	870	620

92	ISW80-100	570	85	310	480	386	386	100	0	180	210	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	580	310
93	ISW80-100A	535	85	280	450	386	386	100	0	180	210	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	550	310
94	ISW80-125	595	85	370	540	428	428	100	0	270	300	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	640	400
95	ISW80-125A	595	85	330	500	406	406	100	0	230	260	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	600	360
96	ISW80-160	645	85	370	540	474	474	100	0	270	300	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	640	400
97	ISW80-160A	645	85	370	540	474	474	100	0	270	300	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	640	400
98	ISW80-160B	645	85	370	540	474	474	100	0	270	300	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	640	400

99	ISW80-200	790	85	480	650	491	491	100	0	320	350	4-Φ16	Φ185	Φ160	8-Φ18	JGD2	4	730	570
100	ISW80-200A	760	85	480	650	491	491	100	0	320	350	4-Φ16	Φ185	Φ160	8-Φ18	JGD2	4	730	570
101	ISW80-200B	650	85	370	540	487	487	100	0	270	300	4-Φ14	Φ185	Φ160	8-Φ18	SD61-0.5	4	640	400
102	ISW80-250	865	100	500	700	556	556	125	0	320	360	4-Φ16	Φ185	Φ160	8-Φ18	JGD2	4	750	570
103	ISW80-250A	855	100	500	700	554	554	125	0	310	350	4-Φ16	Φ185	Φ160	8-Φ18	JGD2	4	750	570
104	ISW80-250B	815	100	450	650	534	534	125	0	320	350	4-Φ16	Φ185	Φ160	8-Φ18	JGD2	4	700	570

105	ISW80-315	980	100	600	800	696	361	125	0	380	420	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	900	680
106	ISW80-315A	980	100	600	800	696	361	125	0	380	420	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	900	680
107	ISW80-315B	980	100	600	800	696	361	125	0	380	420	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	900	680
108	ISW80-315C	870	100	600	700	696	361	125	0	320	360	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	870	620
109	ISW80-350	1120	100	500	920	740	430	125	0	460	510	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	1020	760
110	ISW80-350A	1045	100	720	840	716	406	125	20	400	450	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	940	740
111	ISW80-350B	985	100	640	810	716	406	125	20	370	420	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	910	670
112	ISW80-350C	985	100	610	810	716	406	125	20	370	420	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	910	670

113	ISW80-100(\|)	650	85	390	560	484	274	100	15	270	0	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	660	400
114	ISW80-100(\|)A	600	85	350	520	464	254	100	15	270	300	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	620	400
115	ISW80-125(\|)	765	100	450	650	496	276	100	0	320	350	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	700	570
116	ISW80-125(\|)A	655	85	390	560	494	274	100	15	270	300	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	640	520
117	ISW80-160(\|)	795	100	450	650	526	276	100	0	320	350	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	700	570
118	ISW80-160(\|)A	795	100	450	650	526	276	100	0	320	350	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	700	570
119	ISW80-(\|)B	655	85	390	560	524	274	100	15	270	300	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	640	520

120	ISW80-200(\|)	845	100	500	700	556	316	100	0	320	360	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	750	570
121	ISW80-200(\|)A	835	100	500	700	554	314	100	0	310	350	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	750	570
122	ISW80-200(\|)B	795	100	450	650	534	294	100	0	320	350	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	700	570
123	ISW80-250(\|)	980	100	600	800	610	358	125	20	370	420	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	860	620
124	ISW80-250(\|)A	980	100	600	800	610	358	125	20	370	420	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	860	620
125	ISW80-250(\|)B	980	100	600	800	610	358	125	20	370	420	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	860	620

126	ISW80-315(\|)	1170	100	800	1000	785	465	125	20	520	570	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	6	1100	820
127	ISW80-315(\|)A	1125	100	720	920	754	434	125	20	460	510	4-Φ20	Φ200	Φ160	8-Φ18	JGD4	4	1020	760
128	ISW80-315(\|)B	1040	100	610	810	703	383	125	20	400	450	4-Φ20	Φ200	Φ160	8-Φ18	JGD5	4	910	700

外形及安装尺寸（四）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
129	ISW80-315(\|)C	995	100	610	810	681	361	125	20	370	420	4-Φ20	Φ200	Φ160	8-Φ18	JGD3	4	910	670

130	ISW100-100	600	85	370	540	484	274	100	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	660	400
131	ISW100-100A	600	85	350	520	464	254	100	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	620	400
132	ISW100-125	765	100	450	650	496	276	100	0	320	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	570
133	ISW100-125A	655	85	390	560	494	274	100	15	270	300	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	640	520
134	ISW100-160	795	100	450	650	526	276	100	0	320	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	570
135	ISW100-160A	795	100	450	650	526	276	100	0	320	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	570
136	ISW100-160B	655	85	390	560	524	274	100	15	270	300	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	640	520

137	ISW100-200	845	100	500	700	556	316	100	0	320	360	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	570
138	ISW100-200A	835	100	500	700	554	314	100	0	310	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	570
139	ISW100-200B	795	100	450	650	534	294	100	0	320	350	4-Φ14	Φ220	Φ180	8-Φ18	JGD2	4	700	570
140	ISW100-250	980	100	600	800	610	358	125	20	370	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	860	620
141	ISW100-250A	980	100	600	800	610	358	125	20	370	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	860	620
142	ISW100-250B	980	100	600	800	610	358	125	20	370	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	860	620

143	ISW100-315	1170	100	800	1000	785	465	125	20	520	570	6-Φ20	Φ220	Φ180	8-Φ18	JGD3	6	1100	820
144	ISW100-315A	1125	100	720	920	754	434	125	20	460	510	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	1020	760
145	ISW100-315B	1040	100	610	810	703	383	125	20	400	450	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	910	700
146	ISW100-315C	995	100	610	810	681	361	125	20	370	420	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	910	670
147	ISW100-350	1220	100	840	1040	804	464	125	20	520	570	6-Φ20	Φ220	Φ180	8-Φ18	JGD3	6	1140	820
148	ISW100-350A	1170	100	800	1000	804	464	125	20	520	570	6-Φ20	Φ220	Φ180	8-Φ18	JGD3	6	1100	820
149	ISW100-350B	1170	100	800	1000	804	464	125	20	520	570	6-Φ20	Φ220	Φ180	8-Φ18	JGD3	6	1100	820
150	ISW100-350C	1125	100	720	920	775	435	125	20	470	520	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	1020	770

151	ISW100-100(\|)	800	100	450	496	276	125	125	0	320	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	570
152	ISW100-125(\|)	820	100	450	501	276	125	125	0	320	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	570
153	ISW100-125(\|)A	820	100	450	501	270	125	125	0	320	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	570
154	ISW100-160(\|)	870	100	500	536	316	125	125	0	320	360	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	570
155	ISW100-160(\|)A	860	100	500	516	296	125	125	0	310	350	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	560
156	ISW100-200(\|)	985	100	600	630	360	125	125	0	370	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	850	620
157	ISW100-200(\|)A	985	100	600	630	360	125	125	0	370	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	850	620
158	ISW100-200(\|)B	870	100	500	586	316	125	125	0	320	360	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	570
159	ISW100-250(\|)	1125	100	720	740	434	125	125	20	460	510	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	1020	760
160	ISW100-250(\|)A	1040	100	610	693	383	125	125	20	400	450	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	910	700
161	ISW100-250(\|)B	995	100	610	651	340	125	125	20	370	420	4-Φ20	Φ220	Φ180	8-Φ18	JGD3	4	910	670

162	ISW125-160	985	100	600	800	596	356	125	0	370	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	850	620
163	ISW125-160A	875	100	500	700	556	316	125	0	320	360	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	570

164	ISW125-200	1040	100	610	810	688	408	125	20	400	450	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	890	650

外形及安装尺寸（五）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
165	ISW125-200A	990	100	610	810	640	360	125	20	370	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	860	620
166	ISW125-200A	990	100	610	810	640	360	125	20	370	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	860	620
167	ISW125-250	1185	100	800	1000	764	439	140	20	520	570	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	6	1100	820
168	ISW125-250A	1085	100	720	920	734	209	140	20	460	510	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	4	1020	760
169	ISW125-250B	1060	100	640	840	683	358	140	20	400	450	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	4	940	700

170	ISW125-315	1480	100	880	1080	850	500	140	20	600	650	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1270	990
171	ISW125-315A	1240	100	840	1040	815	465	140	20	520	570	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1230	910
172	ISW125-315B	1185	100	800	1000	815	465	140	20	520	570	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1190	910
173	ISW125-350	1500	100	930	1130	850	500	140	20	600	650	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1320	990
174	ISW125-350A	1475	100	880	1080	850	500	140	20	600	650	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1270	990
175	ISW125-350B	1235	100	840	1040	815	465	140	20	520	570	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1230	910
176	ISW125-350C	1185	100	800	1000	815	465	140	20	520	570	6-Φ24	Φ250	Φ210	8-Φ18	JGD4	6	1190	910

177	ISW150-250	1185	100	800	1000	789	439	140	20	520	570	6-Φ20	Φ285	Φ240	8-Φ22	JGD3	6	110	820
178	ISW150-250A	1085	100	720	920	759	409	140	20	460	510	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	1020	760
179	ISW150-250B	1060	100	640	840	708	358	140	20	400	450	4-Φ20	Φ280	Φ240	8-Φ22	JGD3	4	940	700

180	ISW150-315	1480	100	880	1080	850	500	140	20	600	650	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1270	990
181	ISW150-315A	1240	100	880	1080	815	465	140	20	520	570	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1270	910
182	ISW150-315B	1180	100	800	1000	815	465	140	20	520	570	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1190	910
183	ISW150-350	1500	100	930	1130	870	500	140	20	600	650	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1320	990
184	ISW150-350A	1475	100	840	1040	870	500	140	20	600	650	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1230	990
185	ISW150-350B	1235	100	840	1040	835	465	140	20	520	570	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1230	910
186	ISW150-350C	1185	100	880	1000	835	465	140	20	520	570	6-Φ20	Φ280	Φ240	8-Φ22	JGD4	6	1190	910

187	ISWDD40-125(\|)	470	85	260	430	356	206	80	0	200	230	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	330
188	ISWDD40-160(\|)	470	85	260	430	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	530	360
189	ISWDD40-160(\|)A	440	85	230	400	386	226	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD41-0.5	4	500	360

190	ISWDD40-200(\|)	475	85	260	430	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	530	360
191	ISWDD40-200(\|)A	475	85	260	430	434	254	80	0	230	260	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	530	360
192	ISWDD40-250(\|)	540	85	330	500	500	274	100	15	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	600	440
193	ISWDD40-250(\|)A	525	85	300	470	500	274	100	15	310	340	4-Φ14	Φ150	Φ110	4-Φ18	SD61-0.5	4	570	440
194	ISWDD50-125	470	85	260	430	356	206	80	0	200	230	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	330
195	ISWDD50-160	470	85	260	430	386	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	530	360
196	ISWDD50-160A	440	85	230	400	386	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD41-0.5	4	500	360

197	ISWDD50-200	475	85	260	430	434	254	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	530	360
198	ISWDD50-200A	475	85	260	430	434	254	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	530	360
199	ISWDD50-250	540	85	330	500	500	274	100	15	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	600	440
200	ISWD50-250A	525	85	300	470	500	274	100	15	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	570	440
201	ISWD50-125(\|)	470	85	260	430	276	206	80	0	200	230	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	530	330
202	ISWD50-160(\|)	470	85	260	430	406	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	530	360
203	ISWD50-160(\|)A	440	85	230	400	406	226	80	0	230	260	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	500	360

204	ISWD50-200(\|)	515	85	280	450	444	254	100	0	250	280	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	550	380
205	ISWD50-200(\|)A	490	85	260	430	444	254	100	0	310	280	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	530	380
206	ISWD50-250	580	85	350	520	514	274	100	15	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	620	440
207	ISWD50-250A	555	85	330	500	514	274	100	15	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	600	440
208	ISWD50-125(\|)	525	85	300	470	514	274	100	15	310	340	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	570	440

209	ISWD50-315(\|)	630	85	370	540	584	314	100	15	330	360	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	640	460
210	ISWD50-315(\|)A	610	85	450	620	584	314	100	15	330	360	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	720	460
211	ISWD50-315B	610	85	450	620	584	314	100	15	330	360	4-Φ14	Φ165	Φ125	4-Φ18	SD61-0.5	4	720	460

212	ISWD65-125	470	85	260	430	276	206	100	0	200	230	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	530	330
213	ISWD65-160	470	85	260	430	406	226	100	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	530	360
214	ISWD160A	440	85	230	400	406	226	100	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	500	360

215	ISWD65-200A	515	85	280	450	444	254	100	0	250	280	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	550	380
216	ISWD65-200A	490	85	260	430	444	254	100	0	250	280	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	530	380
217	ISWD65-250	580	85	350	520	514	274	100	15	310	340	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	620	440
218	ISWD65-250A	555	85	330	500	514	274	100	15	310	340	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	600	440

外形及安装尺寸（六）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
219	ISWD65-250B	525	85	300	470	514	274	100	15	310	340	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	570	440

220	ISWD65-315	630	85	370	540	645	340	125	15	330	360	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	640	460
221	ISWD65-315A	610	85	370	540	645	340	125	15	330	360	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	460
222	ISWD65-315N	610	85	370	540	645	340	125	15	330	360	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	4	640	460

223	ISWD65-125(\|)	500	85	260	430	406	141	100	0	230	260	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	530	360
224	ISWD65-160(\|)	550	85	300	470	454	254	100	0	250	280	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	570	380
225	ISWD65-160(\|)A	505	85	280	450	454	254	100	0	250	280	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	540	380

226	ISWD65-200(\|)	580	85	330	500	469	254	100	0	250	280	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	600	380
227	ISWD65-200(\|)A	650	85	330	500	469	254	100	0	250	280	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	580	380
228	ISWD65-250(\|)	605	85	350	520	514	274	125	15	310	340	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	620	440
229	ISWD65-250(\|)A	605	85	350	520	514	274	125	15	310	340	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5		620	440
230	ISWD65-250(\|)B	585	85	330	500	514	274	125	15	310	340	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	660	440

231	ISDW65-315(\|)	690	85	390	560	643	343	125	15	330	360	4-Φ16	Φ185	Φ145	4-Φ18	JGD2	4	640	580
232	ISWD65-315(\|)A	630	85	370	540	643	343	125	15	330	360	4-Φ16	Φ185	Φ145	4-Φ18	JGD2		620	580
233	ISWD65-315(\|)B	610	85	350	520	623	323	125	15	330	360	4-Φ14	Φ185	Φ145	4-Φ18	SD61-0.5	6	620	560

234	ISWD80-125	500	85	260	430	406	141	125	0	230	260	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	6	530	360
235	ISWD80-160	550	85	300	470	454	254	125	0	250	280	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	6	570	380
236	ISWD80-160A	505	85	280	450	454	254	125	0	250	280	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	6	550	380

237	ISWD80-200	580	85	330	500	469	254	100	0	250	280	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	6	600	380
238	ISWD80-200A	560	85	330	500	469	254	100	0	250	280	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5		600	380
239	ISWD80-250	605	85	350	520	514	274	125	15	310	340	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	620	440
240	ISWD80-250A	605	85	350	520	514	274	125	15	310	340	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	620	440
241	ISWD80-250B	585	85	330	500	514	274	125	15	310	340	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	600	440

242	ISWD80-315	690	85	390	560	768	343	125	15	330	360	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	640	580
243	ISWD80-315A	630	85	370	540	768	343	125	15	330	360	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	620	580
244	ISWD80-315B	610	85	350	520	658	323	125	15	330	360	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	620	460
245	ISWD80-350	735	85	450	620	676	341	125	15	330	360	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	700	580
246	ISWD80-350A	695	85	390	560	676	341	125	15	330	360	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	640	580
247	ISWD80-350B	695	85	390	560	676	341	125	15	330	360	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	640	580

248	ISWD80-125(\|)	560	85	330	500	474	254	100	15	270	300	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5		600	400
249	ISWD80-160(\|)	570	85	330	500	504	254	100	15	270	300	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	600	400
250	ISWD80-160(\|)A	560	85	330	500	504	254	100	15	270	300	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	600	400

200	ISWD80-200(\|)	605	85	350	520	514	274	100	15	310	340	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	620	440

外形及安装尺寸（七）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
252	ISWD80-200(\|)A	585	85	350	520	514	274	100	15	310	340	4-Φ14	Φ200	Φ160	8-Φ18	SD61-0.5	4	620	440
253	ISWD80-250(\|)	695	100	400	600	586	316	125	20	350	380	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	610	600
254	ISWD80-250(\|)A	630	100	360	560	586	316	125	20	350	380	4-Φ20	Φ200	Φ160	8-Φ18	JGD2	4	610	600
255	ISWD80-250(\|)B	610	100	360	560	586	316	125	20	350	380	4-Φ20	Φ200	Φ160	8-Φ18	JGD2	4	750	630

256	ISWD80-315(\|)	830	100	500	700	681	361	125	20	380	420	4-Φ16	Φ200	Φ160		JGD2	4	700	630
257	ISWD80-315(\|)A	745	100	450	650	661	341	125	20	390	420	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	700	630
285	ISWD80-315(\|)B	700	100	400	600	661	341	125	20	390	420	4-Φ16	Φ200	Φ160	8-Φ18	JGD2	4	750	630

259	ISWD100-125	560	85	330	500	474	254	100	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	600	400
260	ISWD100-160	570	85	330	500	504	254	100	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	600	400
261	ISWD100-160A	560	85	330	500	504	254	100	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	600	400

262	ISWD100-200	605	85	350	520	514	274	100	15	310	340	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	620	440
263	ISWD100-200A	585	85	350	520	514	274	100	15	310	340	4-Φ14	Φ220	Φ180	8-Φ18	SD61-0.5	4	620	440
264	ISWD100-250	695	100	400	600	590	316	125	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	650	600
265	ISWD100-250A	630	100	360	560	590	316	125	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	610	600
266	ISWD100-250B	610	100	360	560	590	316	125	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	610	600

267	ISWD100-315	830	100	500	700	681	316	125	20	380	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	630
268	ISWD100-315A	745	100	450	650	661	341	125	20	390	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	630
269	ISWD100-315B	700	100	400	600	661	341	125	20	390	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	630
270	ISWD350	830	100	500	700	726	386	125	20	380	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	630
271	ISWD100-350A	830	100	500	700	726	386	125	20	380	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	630
272	ISWD100-350B	745	100	450	650	706	366	125	20	390	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	630

273	ISWD100-125(\|)	555	85	300	470	474	365	125	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD41-0.5	4	570	400
274	ISWD100-160(\|)	555	85	300	470	479	254	125	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD41-0.5	4	570	400
275	ISWD100-160(\|)A	555	85	300	470	479	254	125	15	270	300	4-Φ14	Φ220	Φ180	8-Φ18	SD41-0.5	4	570	400

276	ISWD100-200(\|)	710	100	400	600	514	294	125	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	650	600
277	ISWD100-200(\|)A	645	100	360	560	514	294	125	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	610	600
278	ISWD100-250	835	100	500	700	646	336	150	20	340	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	600
279	ISWD100-250(\|)A	750	100	450	650	626	316	150	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	700	600
280	ISWD100-250(\|)B	700	100	400	600	626	316	150	20	350	380	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	650	600

281	ISWD100-315(\|)	870	100	550	750	696	386	125	20	380	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	800	630
282	ISWD100-315(\|)A	830	100	500	700	696	386	125	20	380	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	630
283	ISWD100-315(\|)B	830	100	500	700	696	386	125	20	380	420	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	750	630

284	ISWD100-400(\|)	925	100	570	810	790	440	125	20	470	520	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	820	730
285	ISWD100-400(\|)A	895	100	530	770	770	420	125	20	480	520	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	780	730
286	ISWD100-400(\|)B	870	100	530	770	770	420	125	20	480	520	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	780	730
287	ISWD100-400(\|)C	830	100	460	700	700	420	125	20	480	520	4-Φ16	Φ220	Φ180	8-Φ18	JGD2	4	710	730
288	ISWD125-125	625	100	370	540	540	274	125	15	270	300	4-Φ14	Φ250	Φ210	8-Φ18	SD61-0.5	4	640	400
289	ISWD125-160	635	100	370	540	540	294	125	15	310	340	4-Φ14	Φ250	Φ210	8-Φ18	SD61-0.5	4	640	440
290	ISWD125-160A	615	100	350	520	520	276	125	15	310	340	4-Φ14	Φ250	Φ210	8-Φ18	SD61-0.5	4	620	440

291	ISWD125-200	745	100	450	650	650	341	125	20	350	380	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	700	600
292	ISWD125-200A	700	100	400	600	600	341	125	20	350	380	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	650	600
293	ISWD125-250	845	100	500	700	700	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	630
294	ISWD125-250A	760	100	450	650	650	366	140	20	390	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	700	630
295	ISWD125-250B	760	100	450	650	650	366	140	20	390	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	700	630

296	ISWD125-315	885	100	550	750	750	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	800	630
297	ISWD125-315A	845	100	500	700	700	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	630
298	ISWD125-315B	845	100	500	700	700	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	630
299	ISWD125-350	885	100	550	750	750	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	800	630
300	ISWD125-350A	845	100	500	700	700	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	630
301	ISWD125-350B	845	100	500	700	700	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	630
302	ISWD125-400	1010	100	610	850	850	440	140	20	470	520	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	860	720
303	ISWD125-400A	940	100	570	810	810	440	140	20	470	520	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	820	720
304	ISWD125-400B	905	100	530	770	770	420	140	20	480	520	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	820	720

外形及安装尺寸（八）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
305	ISWD125-200(\|)	245	100	500	700	616	336	140	20	340	380	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	600
306	ISWD125-200(\|)A	760	100	450	650	596	316	140	20	350	380	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	700	600
307	ISWD125-250(\|)	885	100	550	750	696	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	800	630
308	ISWD125-250(\|)A	825	100	500	700	696	386	140	20	380	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	750	630
309	ISWD125-250(\|)B	760	100	550	650	676	366	140	20	390	420	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	700	630

310	ISWD125-315(\|)	945	120	570	810	756	406	140	20	470	520	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	820	720
311	ISWD125-315(\|)A	914	120	530	770	736	386	140	20	480	520	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	780	720
312	ISWD125-315(\|)B	890	120	530	770	736	386	140	20	480	520	4-Φ16	Φ250	Φ210	8-Φ18	JGD2	4	780	720

313	ISWD125-400(\|)	1060	120	610	850	796	436	140	20	470	520	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	4	910	770
314	ISWD125-400(\|)A	1015	120	610	850	796	436	140	20	470	520	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	4	910	770
315	ISWD125-400(\|)B	1015	120	610	850	796	436	140	20	470	520	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	4	910	770
316	ISWD125-400(\|)C	970	120	570	810	796	436	140	20	470	520	4-Φ20	Φ250	Φ210	8-Φ18	JGD3	4	1100	770

317	ISWD150-200	865	100	500	700	616	336	160	20	340	380	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	750	600
318	ISWD150-200A	780	100	450	650	596	316	160	20	350	380	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	700	600
319	ISWD150-250	905	100	550	750	706	386	160	20	380	420	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	800	600
320	ISWD150-250A	845	100	500	700	706	386	160	20	380	420	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	750	630
321	ISWD150-250B	780	100	550	650	686	366	160	20	390	420	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	700	630

322	ISWD150-315	965	120	570	810	796	436	160	20	470	520	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	820	720
323	ISWD150-315A	935	120	530	770	776	416	160	20	480	520	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	780	720
324	ISWD150-315B	910	120	530	770	776	416	160	20	480	520	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	780	720

325	ISWD150-400	1080	120	610	850	871	471	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	910	770
326	ISWD150-400A	1035	120	610	850	871	471	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	910	770
327	ISWD150-400B	1035	120	610	850	871	471	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	910	770
328	ISWD150-400C	970	120	570	810	871	471	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	110	770

329	ISWD150-200(\|)	905	100	550	750	706	386	160	20	340	380	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	800	590
330	ISWD150-200(\|)A	865	100	500	700	706	386	160	20	340	380	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	750	590
331	ISWD150-250(\|)	950	100	550	750	726	386	160	20	380	420	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	800	630
332	ISWD150-250(\|)A	905	100	500	750	726	386	160	20	380	420	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	800	630
333	ISWD150-250(\|)B	865	100	500	700	726	386	160	20	380	420	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	750	630

334	ISWD150-315(\|)	1090	120	610	850	820	440	160	20	470	520	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	860	720
335	ISWD150-315(\|)A	965	120	570	810	820	440	160	20	470	520	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	820	720
336	ISWD150-315(\|)B	930	120	530	770	800	420	160	20	480	520	4-Φ16	Φ285	Φ240	8-Φ22	JGD2	4	780	720

337	ISWD150-400(\|)	1080	120	640	880	875	475	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	940	770
338	ISWD150-400(\|)A	1070	120	610	850	875	475	160	20	470	300	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	910	770

外形及安装尺寸（九）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
339	ISWD150-400(\|)B	1025	120	610	850	875	475	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	910	770
340	ISWD150-400(\|)C	960	120	570	810	875	475	160	20	470	520	4-Φ20	Φ285	Φ240	8-Φ22	JGD3	4	1110	770

341	ISWD20-200	905	100	550	750	716	386	160	20	340	380	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	800	590
342	ISWD20-200A	865	100	500	700	716	386	160	20	340	380	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	750	590
343	ISWD200-250	950	100	550	750	746	386	160	20	380	420	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	800	630
344	ISWD20-250A	905	100	550	750	746	386	160	20	380	420	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	800	630
345	ISWD20-250B	865	100	500	700	746	386	160	20	380	420	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	750	630

346	ISWD200-315	1030	120	610	850	840	440	160	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	910	770
347	ISWD200-315A	632	120	570	810	840	440	160	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	870	770
348	ISWD200-315B	630	120	530	770	840	420	160	20	480	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	830	770

349	ISWD200-400	1080	120	640	880	935	475	160	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	940	770
350	ISWD200-400A	1070	120	610	850	935	475	160	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	910	770
351	ISWD200-400B	1025	120	610	850	935	475	160	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	910	770
352	ISWD200-400C	960	120	570	810	935	475	160	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	910	770

353	ISWD200-200(\|)	980	120	570	810	820	440	180	20	470	520	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	820	730
354	ISWD200-200(\|)A	945	120	530	770	800	420	180	20	480	520	4-Φ16	Φ340	Φ295	12-Φ22	JGD2	4	780	730
355	ISWD200-250(\|)	1140	120	610	850	880	440	180	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	910	770
356	ISWD200-250(\|)A	970	120	570	810	880	440	180	20	470	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	870	770
357	ISWD200-250(\|)B	940	120	530	770	860	420	180	20	480	520	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	830	770

358	ISWD200-315(\|)	1150	120	720	960	910	495	180	20	520	570	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	1030	820
359	ISWD200-315(\|)A	1095	120	640	880	890	475	180	20	520	570	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	940	820
360	ISWD200-315(\|)B	1080	120	610	850	890	475	180	20	520	570	4-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	910	820

361	ISWD200-400(\|)	1300	120	840	1080	950	495	180	20	520	570	6-Φ20	Φ340	Φ295	12-Φ22	JGD3	6	1140	820
362	ISWD200-400(\|)A	1250	120	800	1040	950	495	180	20	520	570	6-Φ20	Φ340	Φ295	12-Φ22	JGD3	6	1090	820
363	ISWD200-400(\|)B	1155	120	720	960	950	495	180	20	520	570	6-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	1020	820
364	ISWD200-400(\|)C	1095	120	640	880	930	475	180	20	520	570	6-Φ20	Φ340	Φ295	12-Φ22	JGD3	4	940	820

365	ISWD250-250	1130	120	640	880	935	475	200	20	520	570	4-Φ20	Φ405	Φ335	12-Φ26	JGD3	4	940	820
366	ISWD250-250A	1115	120	610	850	935	475	200	20	520	570	4-Φ20	Φ405	Φ335	12-Φ26	JGD3	4	910	820

367	ISWD250-315	1295	120	800	1040	1000	500	200	20	520	570	6-Φ24	Φ405	Φ355	12-Φ26	JGD4	4	1190	910
368	ISWD250-315A	1190	120	720	960	995	495	200	20	520	570	4-Φ24	Φ405	Φ355	12-Φ26	JGD4	4	1110	910
369	ISWD250-315B	1130	120	640	880	975	475	200	20	520	570	4-Φ24	Φ405	Φ355	12-Φ26	JGD4	4	1030	910

370	ISWD250-400	1140	120	880	1120	1055	510	200	20	600	650	6-Φ24	Φ405	Φ355	12-Φ26	JGD4	6	1270	990
371	ISWD250-400A	1340	120	840	1080	1060	515	200	20	520	520	6-Φ24	Φ405	Φ355	12-Φ26	JGD4	6	1230	910
372	ISWD250-400B	1290	120	800	1040	1060	515	200	20	520	520	6-Φ24	Φ405	Φ355	12-Φ26	JGD4	6	1190	910
373	ISWD250-235	1425	140	860	1140	990	515	250	30	670	670	6-Φ24	Φ460	Φ410	12-Φ26	JGD3	6	1150	970
374	ISWD250-235A	1375	140	820	1100	990	580	250	30	670	670	6-Φ24	Φ460	Φ410	12-Φ26	JGD3	6	1110	970

375	ISWD300-300	1515	140	900	1180	1230	580	250	30	670	720	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1280	1060
376	ISWD300-300A	1515	140	900	1180	1230	580	250	30	670	720	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1280	1060
377	ISWD300-300B	1425	140	860	1140	1230	580	250	30	640	720	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1240	1060

378	ISWD300-315	1660	140	1000	1280	610	250	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1060
379	ISWD300-315A	1610	140	1000	1280	610	250	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1060
380	ISWD300-315B	1540	140	900	1180	610	250	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1280	1060
381	ISWD300-380	1660	140	1000	1280	610	250	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1060
382	ISWD300-380A	1660	140	1000	1280	610	250	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1060
383	ISWD300-380B	1510	140	900	1180	610	250	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1280	1060

384	ISWD300-235(\|)	1665	140	1000	1300	990	580	250	30	670	720	6-Φ24	Φ640	Φ410	12-Φ26	JGD4	6	1390	1060
385	ISWD300-235(\|)A	1570	140	940	1220	990	580	250	30	670	720	6-Φ24	Φ640	Φ410	12-Φ26	JGD4	6	1390	1060

386	ISWD300-400	1735	1000	1000	1280	1350	610	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160
387	ISWD300-400A	1685	1000	1000	1280	1350	610	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160
388	ISWD300-400B	1620	900	900	1180	1350	610	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1280	1160
389	ISWD300-460	1735	1000	1000	1280	1400	640	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160

外形及安装尺寸（十）

序号	型号	外形及安装尺寸											进出口法兰尺寸			减震器（垫）		基础尺寸
序号	型号	L	L1	L2	L3	H	h	a	A	B1	B2	n-d1	D	D1	n-d	型号	数量	C	K
390	ISWD300-460A	1735	140	1000	1280	1400	640	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160
391	ISWD300-460B	1685	140	1000	1280	1400	640	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160
392	ISWD300-510	1850	140	1000	1280	1500	680	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160
393	ISWD300-510(\|)A	1735	140	1000	1280	1500	680	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160
394	ISWD300-510(\|)B	1735	140	1000	1280	1500	680	250	30	770	820	6-Φ24	Φ460	Φ410	12-Φ26	JGD4	6	1380	1160

395	ISWD350-250	1555	160	940	1220	1290	590	280	40	670	720	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1290	1060
396	ISWD350-250A	1465	160	860	1180	1290	590	280	40	670	720	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1250	1060

397	ISWD350-315	1555	145	930	1220	1310	635	250	30	720	770	6-Φ20	Φ470	Φ210	16-Φ26	JGD4	6	1320	1110
398	ISWD350-315A	1505	145	890	1180	1310	635	250	30	720	770	6-Φ20	Φ470	Φ210	16-Φ26	JGD4	6	1280	1110
399	ISWD350-315B	31415	145	830	1120	1305	630	250	30	720	770	6-Φ20	Φ470	Φ210	16-Φ26	JGD4	6	1220	1110

400	ISWD350-400	1850	140	1060	1380	1550	720	280	40	770	820	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1450	1160
401	ISWD350-400A	1850	140	1060	1380	1550	720	280	40	770	820	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1380	1160
402	ISWD400B	1850	140	1060	1380	1550	720	280	40	770	820	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1380	1160

403	ISWD350-460	1850	140	1060	1380	1550	720	280	40	770	820	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1480	1160
404	ISWD350-460A	1850	140	1060	1380	1550	720	280	40	770	820	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1480	1160
405	ISWD350-460B	1850	140	1060	1380	1550	720	280	40	770	820	6-Φ24	Φ520	Φ470	16-Φ26	JGD4	6	1480	1160

406	ISWD400-400	1465	160	860	1180	1280	580	280	40	670	720	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1170	1060
407	ISWD400-400A	1415	160	820	1140	1280	580	280	40	670	720	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1130	1060

408	ISWD400-500	1600	160	950	1270	1350	580	280	40	770	820	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1340	1160
409	ISWD400-500A	1550	160	890	1210	1350	580	280	40	770	820	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1280	1160
410	ISWD400-500B	1460	160	860	1180	1350	580	280	40	770	820	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1250	1160

411	ISWD400-625	1690	160	980	1300	1450	630	280	40	770	820	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1270	1160
412	ISWD400-625A	1690	160	980	1300	1450	630	280	40	770	820	6-Φ24	Φ580	Φ520	16-Φ30	JGD4	6	1270	1160
413	ISWD400-625B	1600	160	940	1260	1450	630	280	40	770	820	6-Φ24	Φ580	Φ240	16-Φ30	JGD4	6	1330	1160

414	ISWD500-400	1595	160	900	1220	1340	580	320	40	770	820	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1270	1160
415	ISWD500-400A	1510	460	860	1180	1340	580	320	40	770	820	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1270	1160

416	ISWD500-500	1735	160	990	1310	1450	630	320	40	770	820	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1380	1160
417	ISWD500-500A	1635	160	940	12600	1450	630	330	40	770	820	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1330	1160
418	ISWD500-500B	1585	160	890	1210	1450	630	320	40	770	820	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1280	1160

419	ISWD500-625	1890	160	1060	1380	1650	680	320	40	870	920	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1450	1260
420	ISWD500-625A	1725	160	980	1300	1650	680	320	40	870	920	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1370	1260
421	ISWD500-625B	1725	160	980	1300	1650	680	320	40	870	920	6-Φ24	Φ715	Φ650	20-Φ33	JGD4	6	1370	1260

十、管道损耗参考表

1、直管的磨擦损失

Hf=10.666×C^-1.85×D^-4.87×Q^1.85×L（m）
C—流量系数(参照下表） D—管径(m) Q—流量(m3/s) L—管长(m)

管类别	流量系数	管类别	流量系数
新铸铁管	130	水泥衬里管	140
旧铸铁管	100	煤焦油漆衬里管	140
新钢管	120	石棉水泥管	130
普通钢管	100	光滑的拉伸橡胶软管	130
条件差的钢管	80	土管、木管	110

2、阀类的损失

H=ξ(V²/2g） V-流速（m/s） ξ-阀类的损失系数

管端手板阀	ξ=0.5
逆止阀（摆动型）	ξ=0.8～1.5
底阀（带过滤器）	ξ=1.5～2
节流阀（全开）	口径	15		20		20		15
	ξ	15		7.5		7.5		5
滑动阀（全开）	口径	15	25	50	100	150	200	250	300以上
	ξ	1.0	0.25	0.19	0.16	10.15	0.11	0.05	忽略不计
蝶阀（全开）	口径	100～250	300～450	500～600	700～900	1000以上
	ξ	3.2～2.5	2.0～1.5	1.2～0.7	0.5～0.3	0.2～0.15

十一、主要材质及选用

机械密封主要材料
(根据用户要求选用)

静环材料

动环材料

结构件

弹簧

碳化钨（WC)

碳化硅（SiC)

氮化硅(Si³N⁴)

氮化陶瓷

石墨

碳化钨（WC)

碳化硅（SiC)

氮化硅(Si³N⁴)

氮化陶瓷

石墨

丁腈橡胶NBR氟橡胶

65Mn镀铬

十二、泵的安装方式

十三、附件及安装尺寸

十四、安装说明

1、安装前应检査水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。

2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。

3、泵与电机是整体结构，安装时无需找正，十分方便。

4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷縮时，使泵能与管路一起移动。

5、泵体两端法兰规格均按1.6MPa标准确定，所以配备管路时应规格相同。

6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。7、排出管路如装逆止阀应装在闸阀的外面。

8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。

9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阈及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

10、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。

十五、起动、运转和停车

1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。

2、用手盘动泵以使润滑液进入机械密封端面。

3、灌水排气，打幵进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。

4、关闭出口阀，以减少起动电流。

5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。

6、逐步调节出口阀的开度，尽量使泵在额定状态下工作。

7、泵在运转过程中，如发现噪音或不寻常的声音时，应立即停车检查。

8、正常机械密封泄漏应小于3滴/分，检查电机，轴承处温升<70°C，超过此值应检査原因。

(二）停车：

1、关闭吐出管路阀门。

2、切断电源，停止电机运行。

3、关闭进口阀。

4、泵长期停用，应放尽泵内液体。

十六、维护与保养

(一)运行中的维护和保养：

1、进水管路必须高度密封，

2、禁止泵在汽蚀状态下长期运行。

3、禁止泵在大流量运行时，电机超电流长期运行。

4、定时检查泵运行中电机电流值，尽量使泵能在标准下工作。

5、泵在运行过程中应有专人看管，以免发生意外。

6、泵每运行500小时应对轴承进行加油。电机功率大于11 kW配有加油装置，可用高压油**直接注入，以保证轴
承润滑优良。

7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检査，必要时可更换易损零件及轴承，
机组大修期一般为一年。

(二）机械密封维护与保养：

1、机械密封润滑应清洁无固体颗粒。

2、严禁机械密封在干磨情况下工作。

3、起动前应盘动泵(电机)几圏，以免突然起动造成密封环断裂损坏。

十七、易损件

电机功率(kW) I	机械密封规格	轴承规格	电机功率(kW>	机械密封规格	轴承规格
0.25(2极）	WM108-14	180202Z₂	45(2、 4极)、37(4极)	ZM112-45	46313.313Z₂
0.37、 0.55(2极）	WM108-16	180203Z₂	55(2极)	ZM112-45	46314.314Z₂
0.75、 1.1 (2极）	WM108-18	180204Z₂	55（4极）	ZM112-55	46314.314Z₂
0.55、 0.75(4极）	WM108-20	180204Z₂	75(2极）	ZM112-45	46314.314Z₂
1.5、 2.2(2极)	WM108-20	180205Z₂	90(2极)	ZM112-55	46314.314Z₂
1.1、 1.5（4极）	ZM112-25	180205Z₂	110、132（2极）	ZM112-55	46316.316Z₂
3(2极）、2.2、 3（4级）	ZM112-25	180206Z₂	75、90（4极）	ZM112-55	46317.317Z₂
4(2、 4极）	ZM112-25	180306Z₂	45、55（6极）	ZM112-65	46317.317Z₂
5.5、 7.5(2极）	ZM112-25	180308Z₂	110（4极）	ZM112-65	46319.319Z₂
5.5、 7.5(4极)	ZM112-35	180308Z₂	75、90、110、132（6极）	ZM112-65	46319.319Z₂
11、 15(2、 4极)、18.5(2级)	ZM112-35	46309.309Z₂	160（4极）	ZM112-75	46319.319Z₂
22(2极）	ZM112-35	46311.311Z₂	160（6极）	ZM112-75	46322.322Z₂
18.5、 22(4极）	ZM112-45	46311.311Z₂
30、 37(2级)	ZM112-35	46312.312Z₂
30(4极）	ZM112-45	46312.312Z₂

十八、故障原因及排除方法

故障现象

故障原因

1、水泵不出水

a、进出口,门未打开，进出管路堵塞，流道
叶轮堵塞。

b、电机运行方向不对，电机缺相转速很慢。

c、吸入管漏气。

d、泵没灌满液体，泵腔内有空气。

e、进口供水不足，吸程过高，底阀漏水。

f、管路阻力过大，泵选型不当。

a、检査，去除堵塞物。

b、调整电机方向，紧固电机接线。

c、拧紧各密封面，排除漏气。
d、灌满液体并打开排气阀，排尽空气。

e、停机，检査、调整(并网自来水管或带吸程用易出现此现象)。

f、减少管路弯道，重新选泵。

2、水泵流量不足

a、先按1.原因检査。

b、管道、泵流道叶轮部分堵塞，水垢陈积,阀门开度不足。

c、电压偏低。

d、叶轮磨损。

a、先按1.排除。

b、去除堵塞物，重新调整阀门开度。

c 、稳压。

d、更换叶轮。

3、功率过大

a、超过额定流量使用。

b、吸程过髙。

c、泵轴承磨损。

a、调节流暈，关小出口阀门。

b、降低。

c、更换轴承。

4、杂音振动

a、管路支撑不稳。

b、液体混有气体。

c、产生汽蚀。

d、轴承损坏。

e、电机超载发热运行。

a、稳固管路。

b、提高吸入压力排气。

c、降低真空度。

d、更换轴承。

e、调整按5.。

5、电机发热

a、流量过大，超载运行。

b、碰擦。

c、电机轴承损坏。

d、电压不足。

a、关小出口阀

b、检査排除。

c、更换轴承。

d、稳压。

6、水泵漏水

a、机械密封磨损。

b、泵体有砂孔或破裂。

c、密封面不平整。

d、安装螺栓松懈。

a、更换。

b、焊补或更换。

c、修整。

d、紧固。

相关产品
