  • 产品参数

一、产品介绍

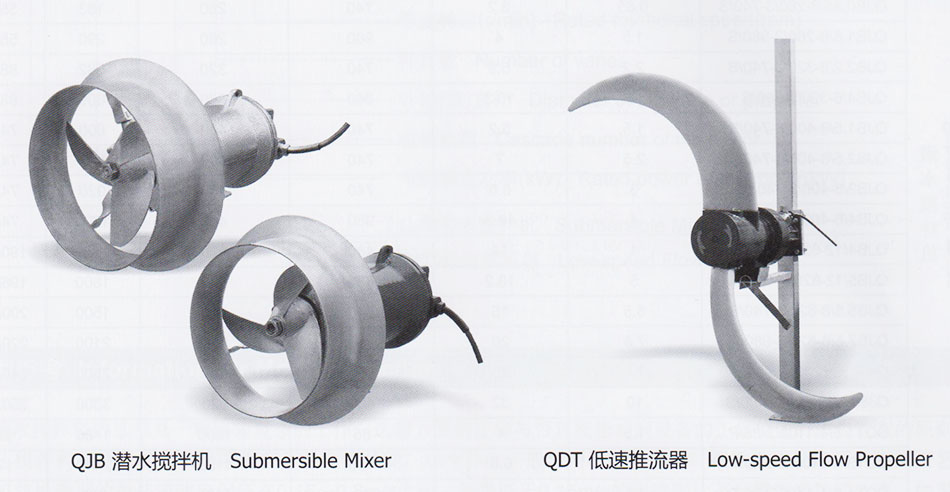

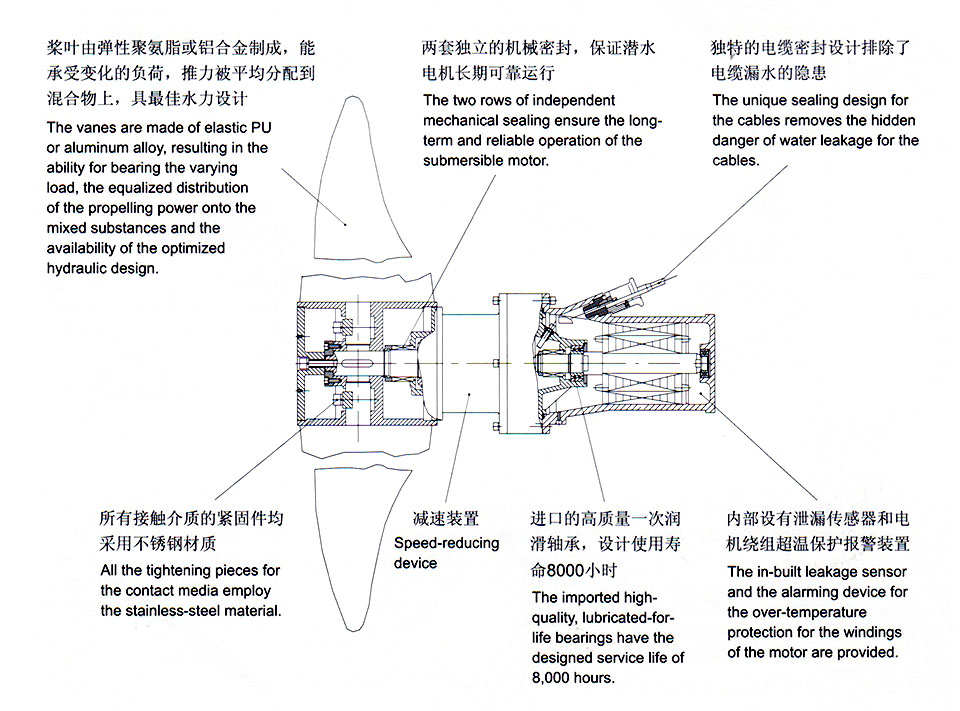

QDT型低速推流器,在水处理工艺流程中,广泛应用于氧化沟推流,各类牛化池的搅拌,同时也可用于河流防冻,景观水循环等。低速推流器由潜水电机、减速装S!、叶桨和安装系统等组成。其特点是配套功率小(1.5~7.5kW),转速低(36~135r/min),叶桨直径大(1000~2500mm).低速旋转,产生大体积流场,服务范围广。后掠式香蕉型叶桨设计,具有自洁功能,采用聚氨脂或铝合金材质精铸成型,具有重量轻、强度高、耐腐蚀等优点,其优异的摩擦性能,可保证在低转速的运动状态下与液体产生良好的阻尼效果,从而创建出柔和的水流。该系列产品除了具有推流和创建水流的作用外还具搅拌功能。如图。


二、应用范围

潜水搅袢机主要运用在市政和T.业污水处理过程中的混合、搅拌和环流,也可用作景观水环境的养护设备,通过搅拌达到创建水流的作用,改善水体质量,增加水中含氧量,有效阻止悬浮物沉积。



三、使用条件

为了保证潜水搅拌机的正常工作,请正确选择工作环境和运行模式。

最介质温度不超过40°C;
介质的PH值范围:5~9;

介质密度不超过1150Kg/m3

水深度不超过10m。

特别提示:潜水搅拌机必须完全潜入水中工作,不能在易燃易爆和强腐蚀性及高温的环境中工作。针对特殊环境下的要求,我公司可为用户提供特殊设计。



四、性能参数

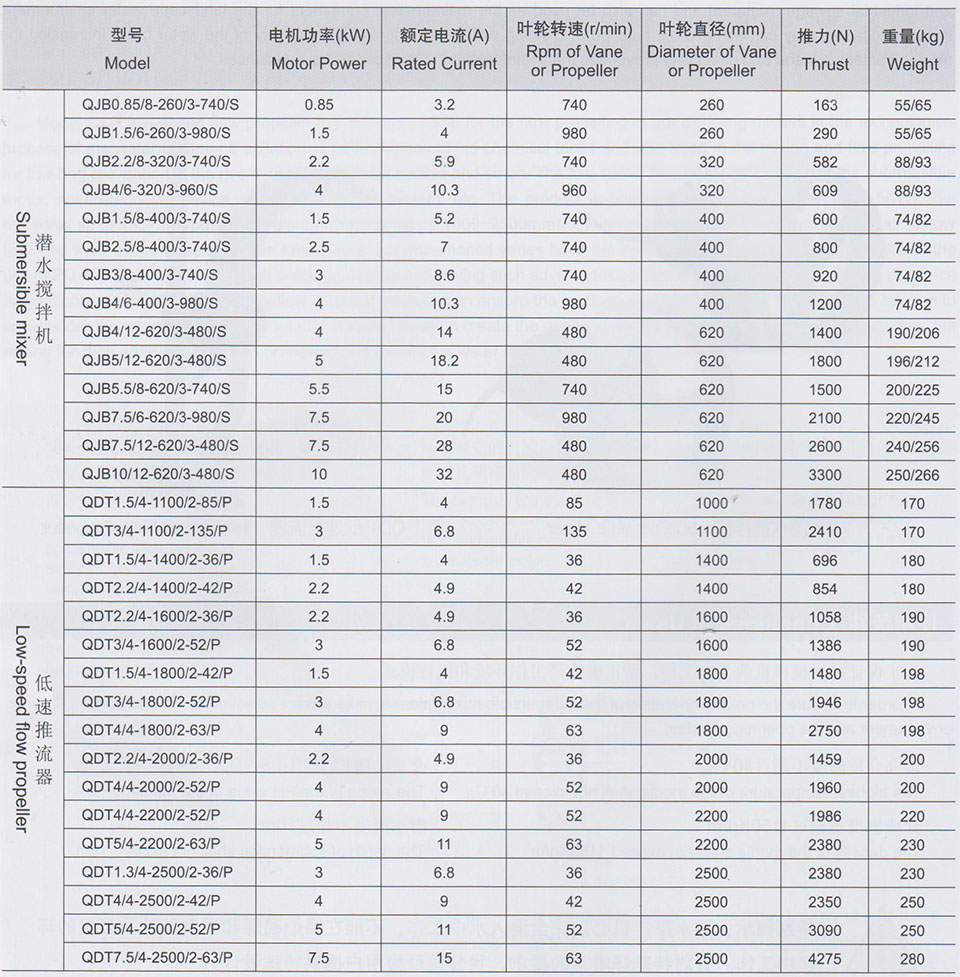

潜水搅拌机在额定电压为380伏,频率为50Hz的性能参数如下表:

注:1、上表混合搅拌系列中,"重量"一列所标的数值为含导流罩的重量;
2、电机绕组绝缘等级:F级,防护等级:IP68,电机丄作制式:24小时连续工作。

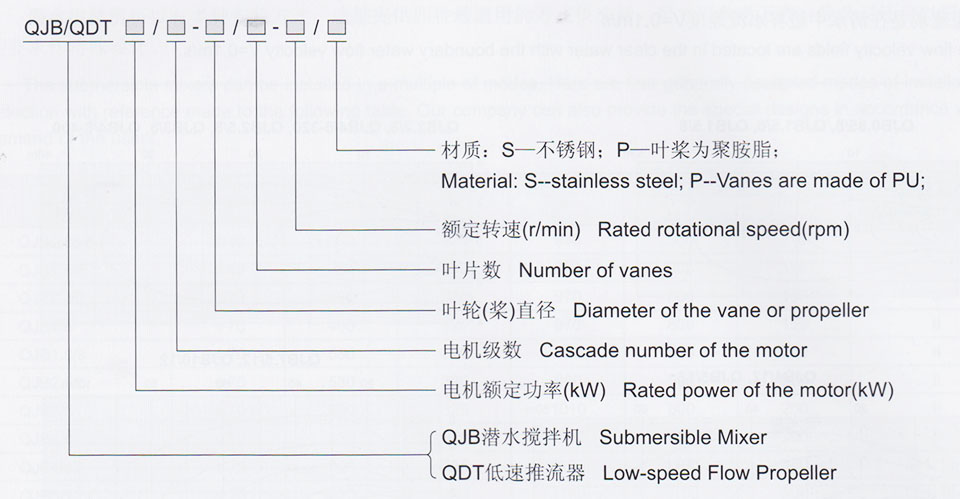

五、型号意义



六、选型参考

潜水搅拌机的选型是一项比较复杂的工作,选型方案的正确与否直接影响到设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求,搅拌机选型的最佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌的效果,如果超过0.3m/s的流速则会影响工艺效果且造成浪费,同时还应考虑到节能因素,因为这将会影响到用户今后的运行成本。可参考下面的潜水搅拌机流场图。

为了满足在不同的环境下都能达到最佳的搅拌功能,我们为用户提供了多种型号的潜水搅拌机,同时可提供选型服务。

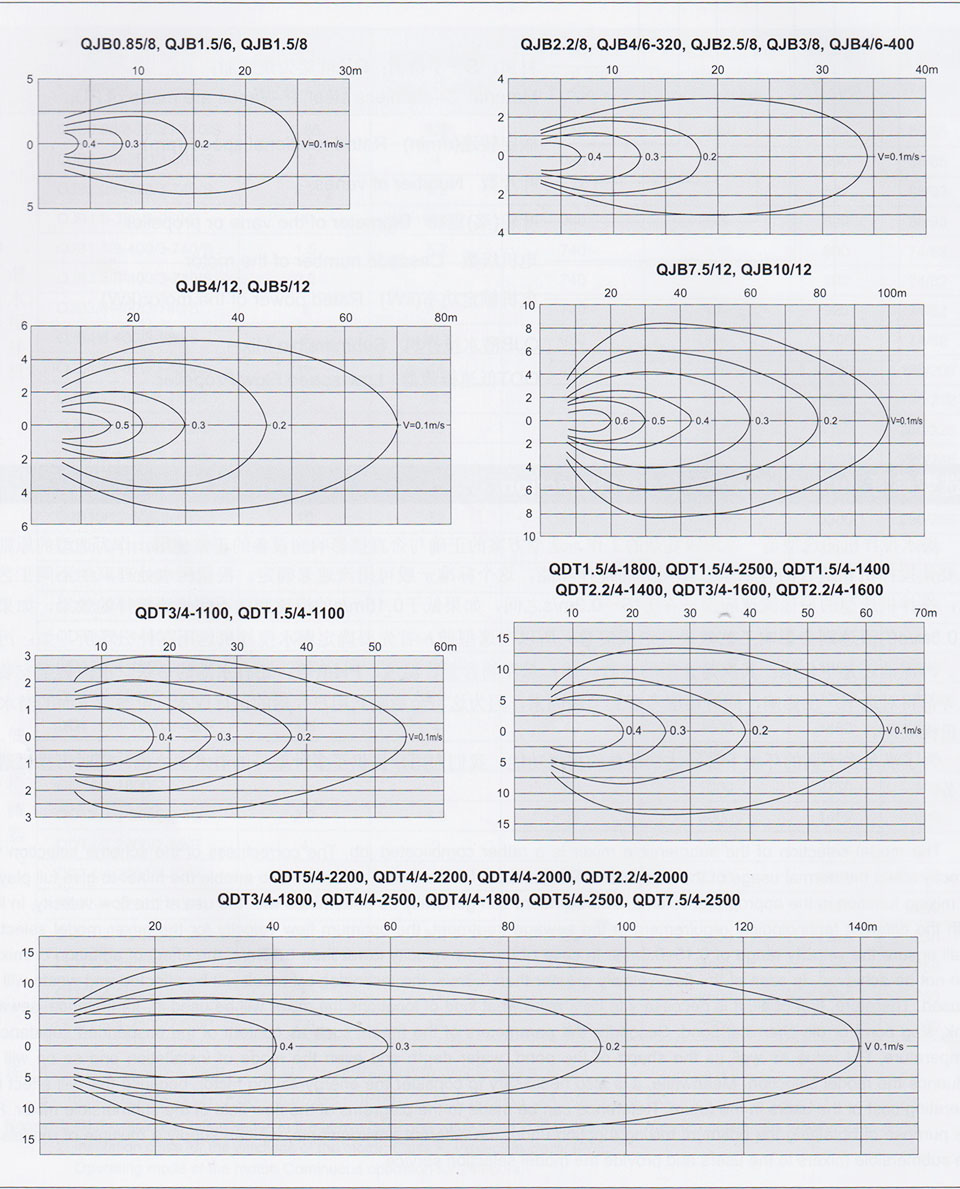

七、潜水搅拌机流场图

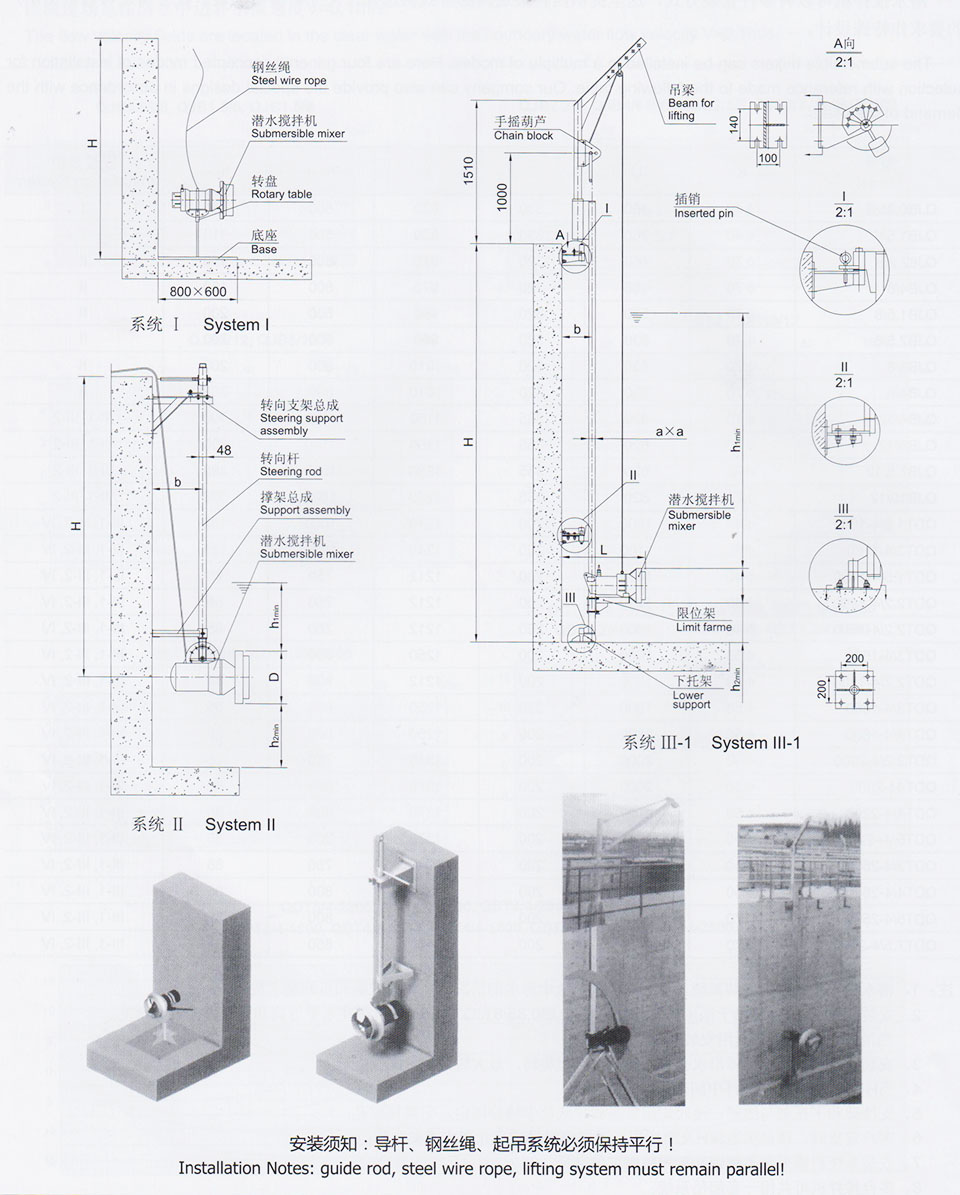

八、安装方式及尺寸

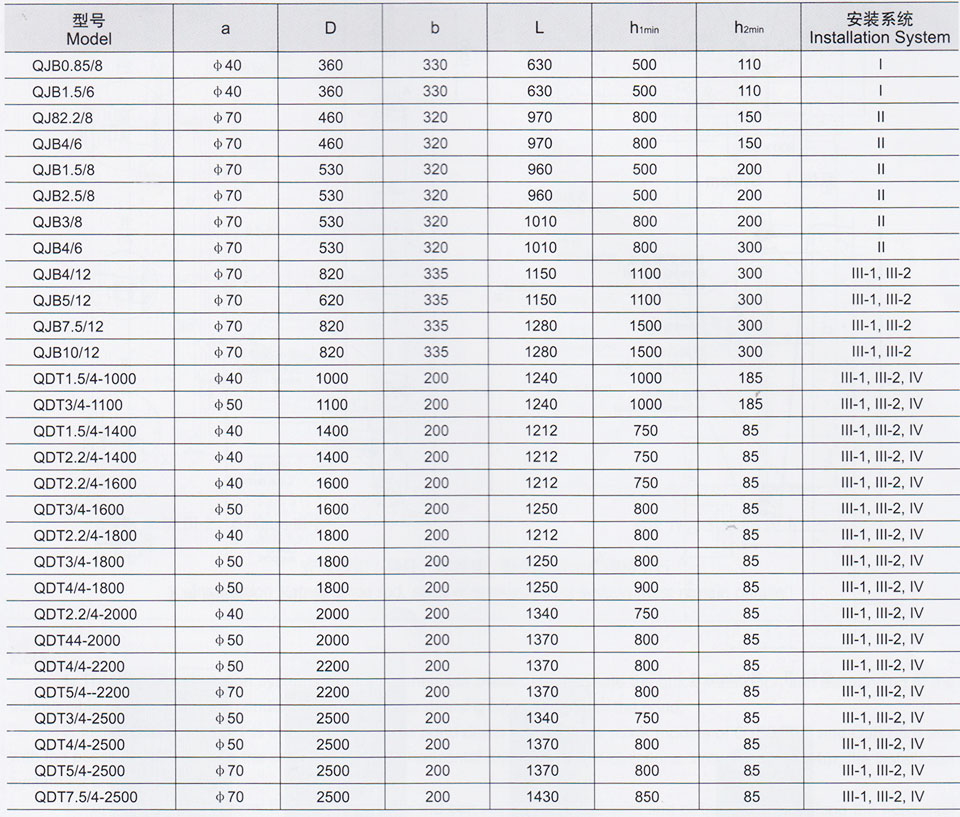

潜水搅拌机可以有多种安装方式,这里提供四种最通用的方式供选择,尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

注:1、潜水搅拌机的专用安装系统无需排除池中污水的情况下,快速安装和拆卸潜水搅拌机:

2、 安装系统1—1只适用于池深<4m,机型为QJB0.85/8和QJB1.5/6,且可在水平方向和垂直方向调节角度;当池深>4m时,应选用安装系统I 一2型;

3、 安装系统II、 III导杆可沿水平方向绕导杆轴线旋转,最大转角为±60° ;

4、 当H>4m时需,在导杆中间添加一支撑架:

5、 支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定,无需预留孔; "

6、 客户定货时,请提供池深H及池型图,以便确定导杆尺寸和支撑架个数

7、 安装系统材质釆用不锈钢和碳钢防腐可供选择;

8、 多台搅拌机可共用一套起吊系统。

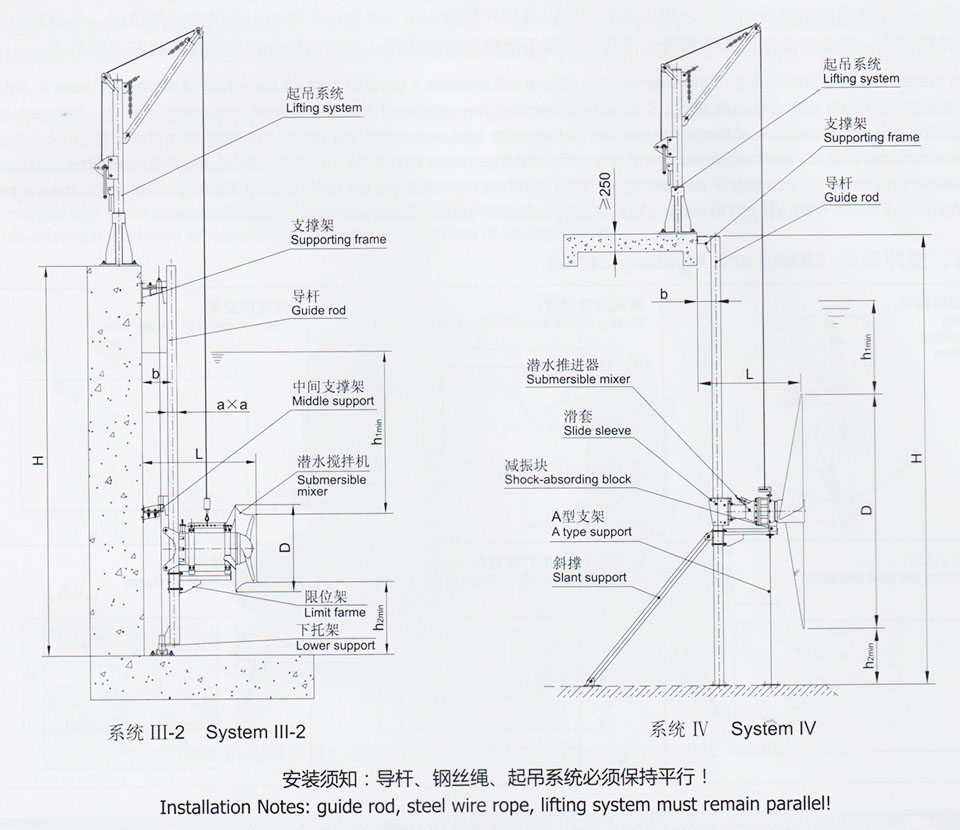

九、安装系统

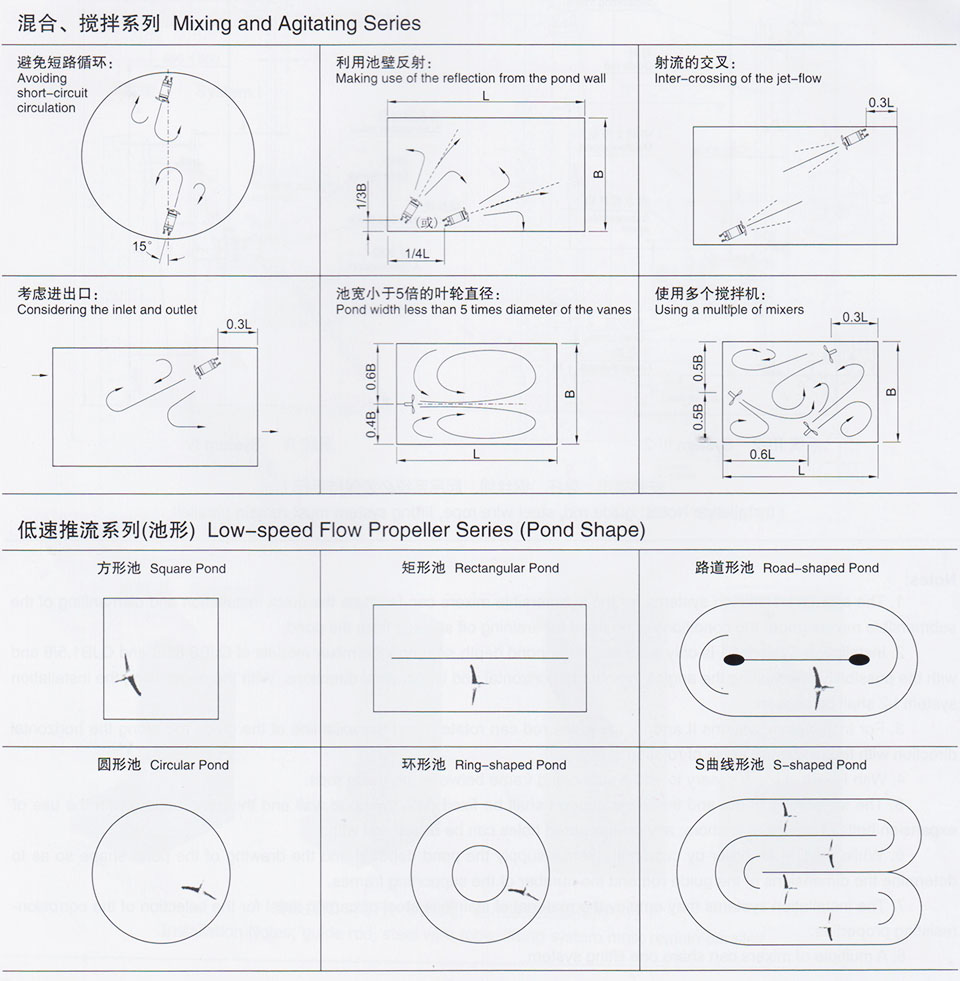

十、运行模式

潜水搅拌机的安装定位对其搅拌效果有很大的影响,为了达到事半功倍的运行效果,我们建议用户按照专业设计人员的要求去做,要充分考虑到水池的形状,进出水的位置以及搅拌机的水流反射到构筑物而引起的涡流等情况,尽量减少短路循环和死角的产生,避免与池壁的撞击而降低流速。参照下面的运行模式图,可帮助您合理选抒搅拌机和安装形式。
