G型系列单螺杆泵

G型系列单螺杆泵

一、概述
 G型单螺杆泵是一种内啮合的密闭式螺杆泵，属转子式容积泵，由于这种泵对介质的适应性强，流动平稳，吸入性能好，压力脉动小，除可以输送各种可流动的介质外，还可以输送高粘稠介质、含有硬质悬浮颗粒或固体颗粒的介质、含有纤维的介质，调节性能好，范围宽，效率高，因此，在环境保护、船舶、石油、医药、日化、食品、酿造、建筑、采矿、化学、印刷、造纸、电厂、锅炉等各种行业得到广泛应用。

二、工作原理
 单螺杆泵是一种内啮合回转式容积泵，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)，由于转、定子的特
 殊几何形状，分别形成数个单独的密封容腔，转子的运转，将各个密封腔内的介质连续地、匀速地、容积不变地从吸入端输送到压出端。由于有这些特性，单螺杆泵特别适合下列工况的工作：
 1.输送高粘度的介质；2.输送含有固体颗粒或纤维的介质；3.要求连续、压力稳定、不出现周期性压力波动；
4.要求搅动小、不破坏被输送介质的固有结构；5.低的噪声。

 三、型号说明

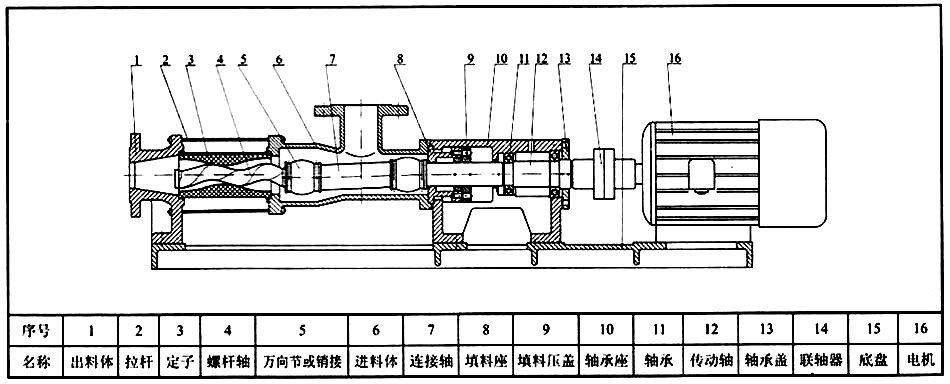

四、泵的结构

五、应用范围
 单螺杆泵作为一种通用泵，流量可以根据要求，通过改变速度进行调节，运行速度可高可低，出口压力可随泵的级数增加而增加，每增加一级，压力增加0.6MPa，在以下范围和行业广泛应用：
 1.环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别适用于油水分离器、板框压
 滤机等设备；
 2.船舶工业：轮底清洗、油水、油渣、油污水等介质的输送；
 3.石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等，从而降低了机械采油、釆煤田气的成本，增加了油口釆收率；
 4. 医药、日化：各种粘稠浆、乳化液、各种软膏化妆品的输送；
 5. 食品罐头工业：各种粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼靡肉糜以及其下脚料的输送；
 6. 酿造工业：各种发酵粘稠浆液、浓酒糟、粮食制品渣、各种酱类、浆类和含有块状固态物的粘液等；
 7. 建筑工业：水泥砂浆、石灰浆、涂料及其它糊状体的喷涂与输送；
 8. 采矿工业：矿井内的含固体颗粒的地下水和污浆水排送到地面；
 9. 化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂；
 10. 印刷、造纸工业：髙粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送。
 11.工业锅炉、电厂：水煤浆的输送。

六、单螺杆泵的性能表

固定转速时的性能参数

由齿轮变速、电磁调速电机加齿轮变速或无级变速屯机加齿轮变速时的性能参数

双级，由齿轮变速.电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

单、双级水煤浆工作泵的性能参数 表四

说明：
 1.以上性能参数是常温清水试验时的试验数据：
 2. 对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
 3. 用户必需根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。
4.对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。

八、 选型原则

1.根据介质粘度选择泵的转速 度选择泵的转速

2.根据介质的磨损性选择泵的转速

注：a.表中给出了所输送的具体介质及其磨损性的特例，请注意介质的特性随其浓度和温度的变化而变化;
 b.当泵的规格越大时，转速应选低一些。

3.按输出压力定级数

注：在选择转速时也要根据经验，因为一些其它因素也影响着转速的选择，在最后确定了上述数值的同时最好与本公司协商而定。

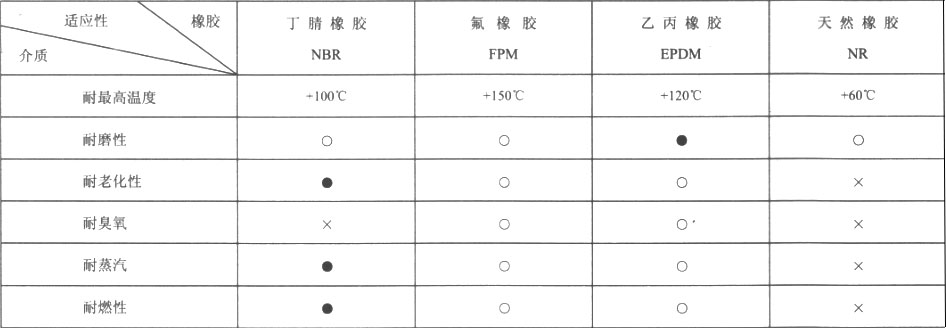

 4.单螺杆泵用的橡胶基本特性

注：●很好   ○优  ×不行

5.单螺杆泵根据介质选择定子橡胶

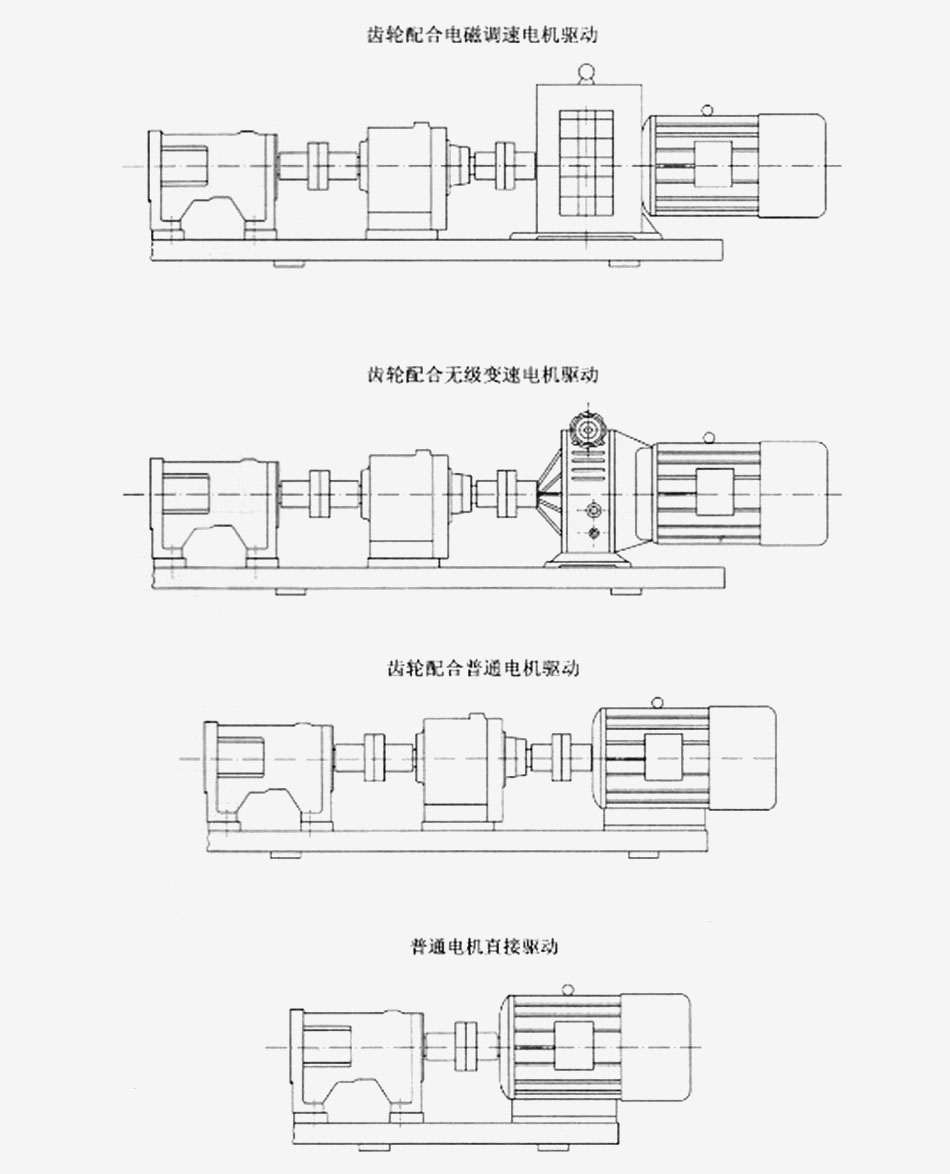

九、泵的驱动方式

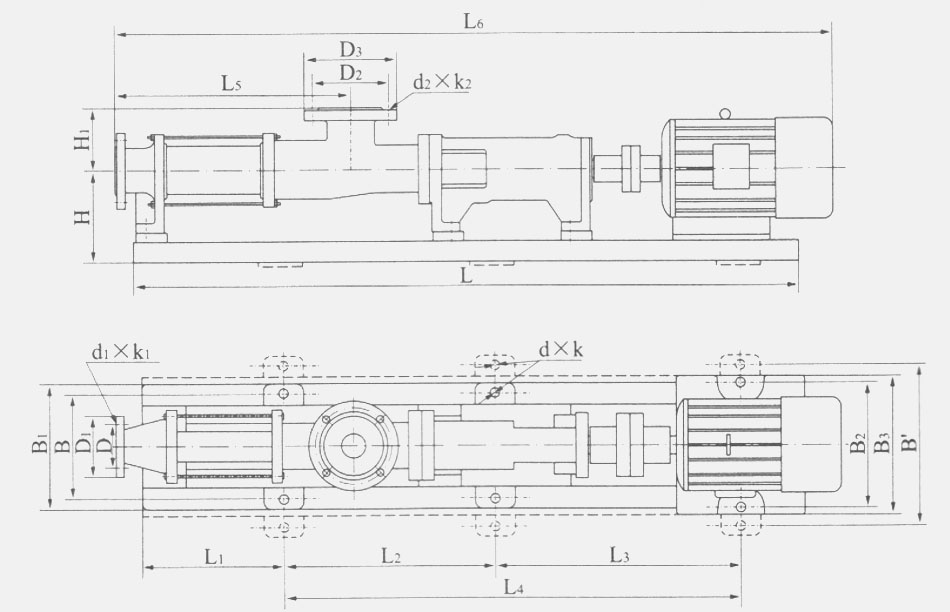

十、泵的安装尺寸(固定转速时的尺寸，特定转速的安装尺寸在订货时附给）

十一、使用注意事项

1. 开机前必先确定方向，不得反转；

2. 严禁在无介质的情况下空转，以免损坏定子；

3. 新安装或停机数天后的泵，不能立即启动，应先向泵体内注入适量机油或肥皂水，再用管子钳扳动儿转后才可启动；

4. 输送髙粘度或含颗粒及腐蚀性的介质后，应用水或溶剂进行冲洗，防止阻塞，以免下次启动困难；

5. 冬季应排除积液，防止冻裂；

6. 使用过程中轴承座内应定期加润滑油，发现轴端有渗流时，要及时处理或更换油封；

7. 在运行中如发现异常情况.应立即停车检查原因，排除故障。

十二、故障及排除方法
