螺杆泵当前位置:首页 > 产品中心
  • 产品参数



一、概述

螺杆泵是一种单螺杆式输运泵、它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时,螺杆方面绕本身的轴线旋转.另一方面它又沿衬套内表面滾动,于是形成泵的密封腔室。螺杆每转一周.密封腔中的液体向萷推逬一个螺距。随着螺杆的连续传动,液体以螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。

螺杆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用纟佳修方便、出液连续均勻压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作,轴材料2crl3衬,采用无毒无味的橡胶、工作温度可达10(TC,可用于输送食品浆料和粘度10000泊斯卡·秒含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。广泛于食品、冶金、建筑、制|§、化工等工业部门。

请注意:螺杆泵所使用的介质不同应采用不同的橡胶。



二、泵的安装

根据泵的总图和说明书所提供的安装尺寸浇注基础和确定地脚螺栓的位置,一般情况下不宜改变进口方向。基础面应使用水平仪校平,待基础的水泥凝固后将泵装在基础上。电机轴和泵轴的同轴度。两轴线偏移不超过±0.2毫米。倘若其轴线不重合,就会产生振动使轴承发热,甚至损坏泵。

泵的吸入和排出管道应有自己和支架,一般不允许泵体承受管路的重量,在泵处于倒罐工作时可以不装底阀,但应在吸入管路上装控制阀和过滤装置,以防杂物吸入泵内。泵安装在高于液面位置吋,应在吸入管端装底阀,底阀喉口面枳应大于吸入管截面积的百分之五十。

泵安装前一定要彻底清除管路内的杂物,如:焊渣、金属屑等,以免泵起动吋被吸入造成事故。

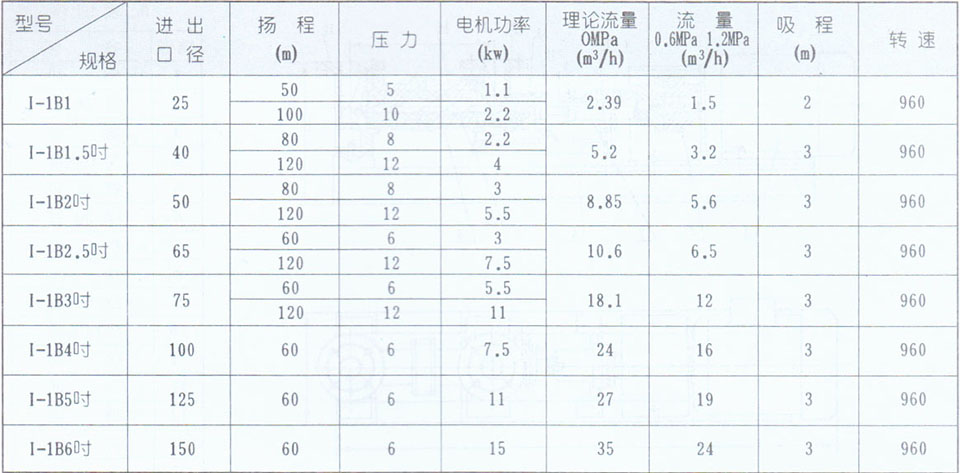

三、I-1B螺杆泵工作性能

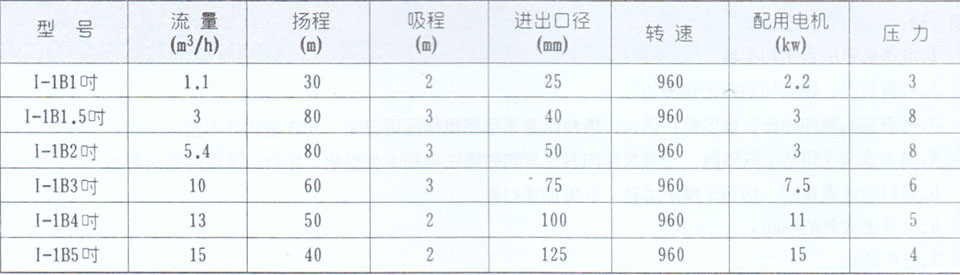

老式I-1B螺杆泵工作性能



四、结构简介

I-1B系列单螺杆浓浆泵由电动机、眹轴器、泵和底座四个部分组成(见附图)。

配用的动力采用Y系列三相异步电动机(六极)。

眹轴器采用水泵用爪型弹性眹轴器。

泵由泵壳、空心轴、万向铰接头、绕轴、螺杆、衬套、轴封装置和出料口等组成,螺杆的断面为圆形、衬套断面为椭圆形,其内表面为双螺旋面。

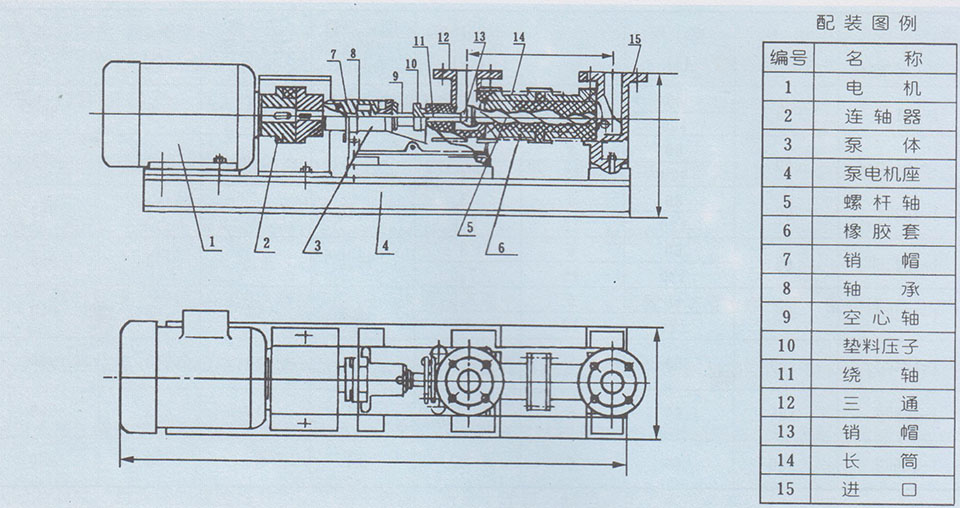

五、浓浆泵内结构图



六、泵的使用

起动:

1. 准备必要的扳手和工具。

2. 裣查机座,轴承和油腔无润滑油。

3. 检査空心轴和轴密封程度是否适当,填料压盖不可将盘根压得过紧.允许呈滴状渗出。

4. 用手或管子钳转动联轴器,注意泵体内有无异物碰撞杂声和卡死现象,如有应清除后方可开车。

5. 将料液注满泵腔,切勿于摩擦运转,以免损坏衬套。

6.全开出液管的闱阀。

7.开电动机。



停机:
1. 关闭吸入管阀门。

2.关闭排出管阀门。

3. 停止电机。

4.当泵处于长期停止工作B寸,应将泵腔内料液放净,并用水或蒸汽冲洗。



运转:

1.经常检查泵和电机轴承温升情况,最高溫度不应超过75°C 。

2.及吋补充润滑油,保证轴承润滑良好。

3.运转过程中,如发现异常噪声或过大振动应立即停机检査,排除故障

4.当流量显著减少,说明橡胶衬套已磨损,应更换新衬套后再运转。

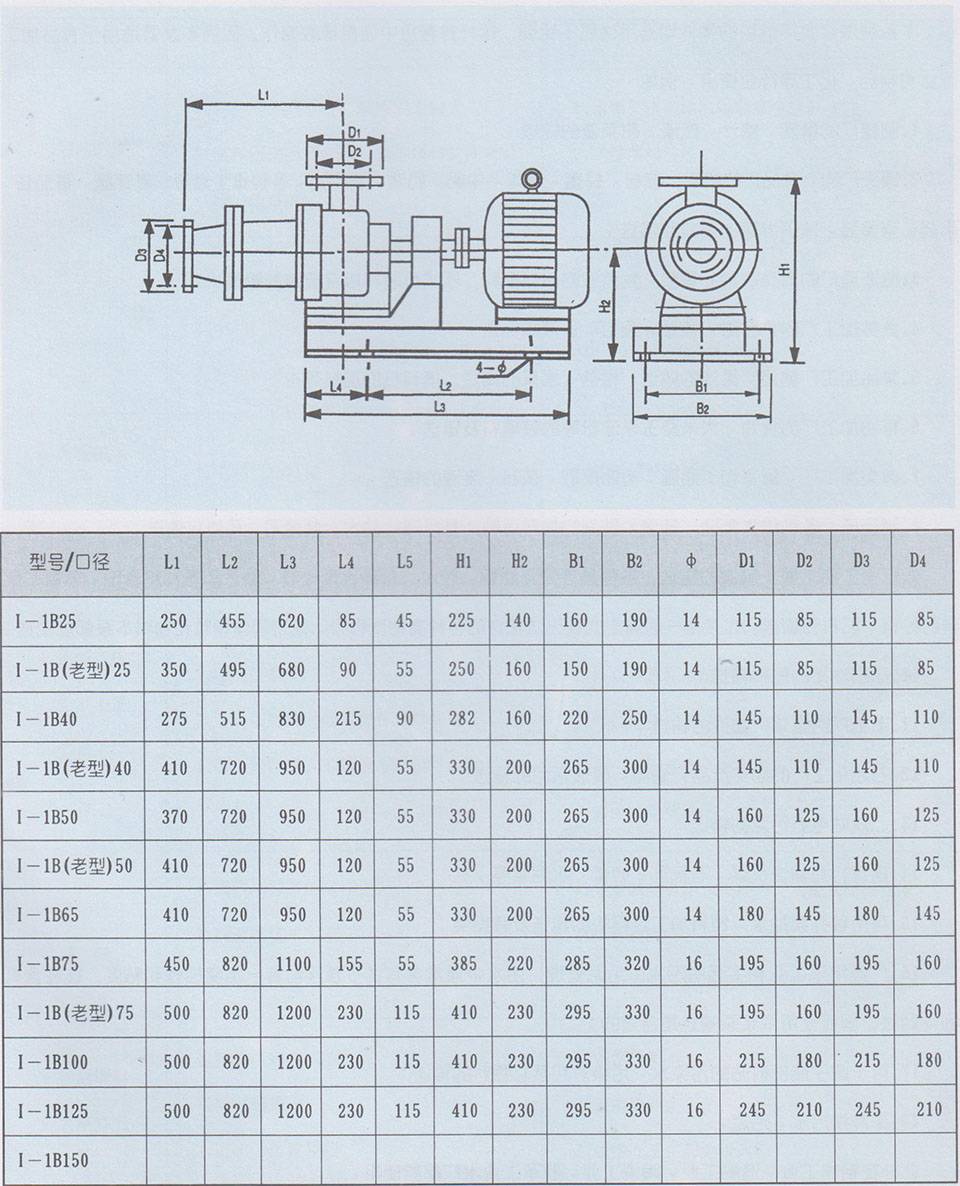

七、I-1B型浓浆泵安装尺寸图



八、应用范围举例

本系列浓浆泵接触物的零件均选用优质不锈钢,螺杆衬套用中硬度橡胶制作,因而本泵最适用于食品加工行业和制药、化工等行业使用。例如

1.制糖厂的糖蜜、糖汁、庶渣、甜菜渣的输送;

2.罐头厂的、食品厂的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各种维生素液、麦芽糖、番茄酱、果酱、蛋黄酱、冰淇淋等的装料和输送;

3. 酿造酒厂的酒类饮料、香料、发酵液的投料配料,压滤机装料粮食废渣的辎送;

4. 鱼类加工厂的鱼肝油、鱼油、鱼松、鱼渣的输送;

5. 果品加工厂糖汁、果汁的输送、柑桔、水果的捣烂,填料机的加料等;

6. 粮油加工厂的食油、大米及玉米淀粉等的装填料及辅送;

7. 肉类加工厂、屠宰物;油脂、肉油撺取、装箱、废液的输送;

8. 制药厂:各种维生素液、药液、乳剂的加料运输,悬浮液、盐水、盐污泥、药渣等输送;

9. 化学工业:酸、碱液的输送,各种悬浮液、油脂、胶液、各种化学染料、油漆、各种粘合剂、软膏、浆料的投料、配料和输送,尤其是一般离心式泵无法输送的各种高粘度物料、或带固体颗粒和物料本泵都能输送;

10. 印刷油墨的配料输送

11. 造纸厂的纸浆、墨液的输送;

12. 石油化工厂的油类产品,油脂、废液污泥的辅送;

13. 乙炔站电石污泥的输送;

14. 建筑行业输送灰浆、石灰乳、砂浆、水泥浆等;

15. 可用着并泵抽水、饲料加工过程中的输送及装投类;

16. 广泛用于工业和生活的污水、污泥处理,污^中通常含有许多悬浮物有一定腐蚀性和粘度,往往含有固体颗粒,固而使用浓浆泵输送是合适的;

17. 用、于原子能发射站的污染水、污染液和其它物料的输送;

18. 矿井排污水、污泥。

此外在钢铁工业、造船工业、陶瓷工业、制革工业水厂都能使用。

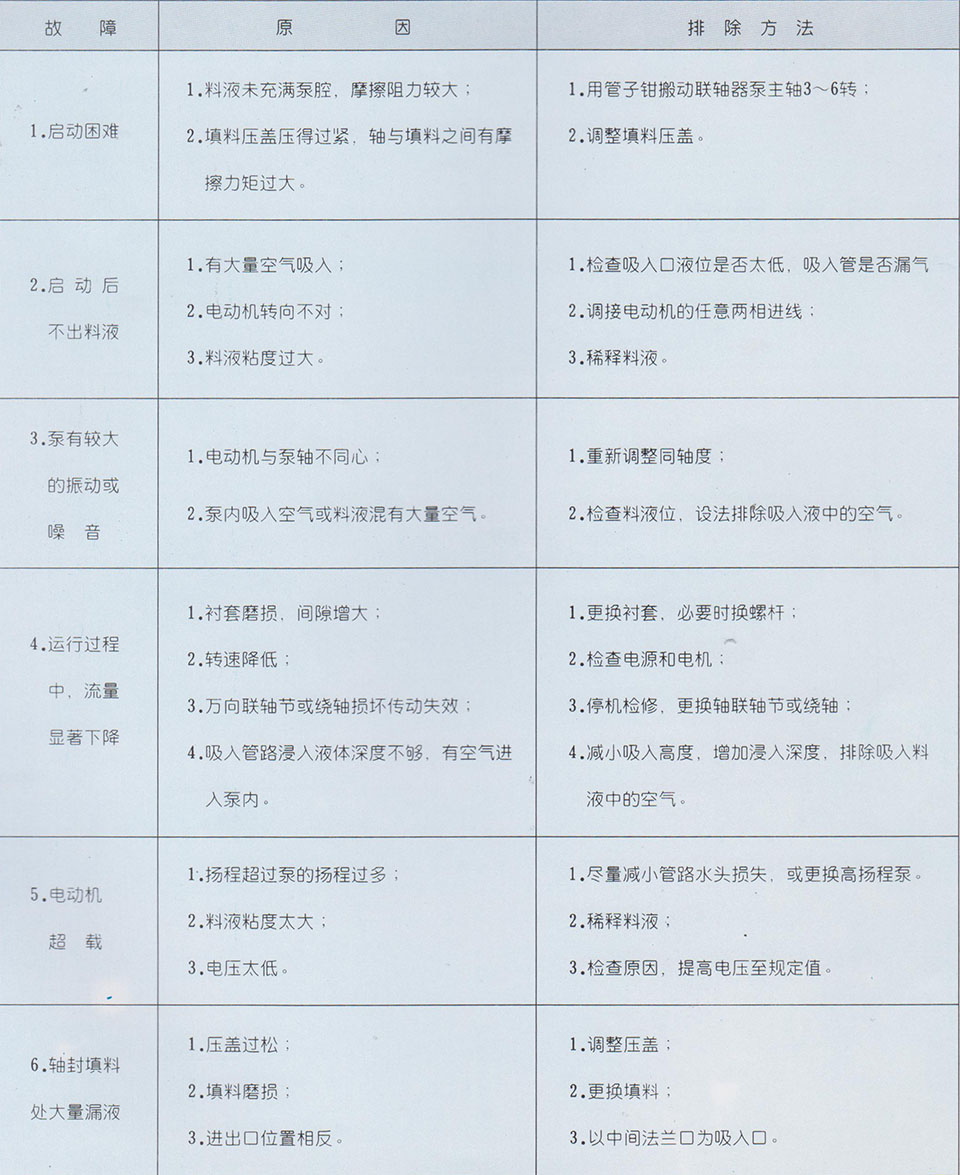

九、泵的主要故障及排除方法
