QW、WQ型 无堵塞潜水排污泵

一、产品概述

WQ型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管,具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动(该泵水力性能先进、成熟，产品经測试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

二、产品特点

1. 采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

2. 设计合理，配套电机合理，效率高、节能效果显著。

3. 机械密封采用双道串联密封，材质力硬质耐腐碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

4. 泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减少工程造价。

5. 泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发出信号，对泵实施保护。

6. 可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控保证泵运行可靠安全。

7. 双导轨自动耦合安装系统，给泵的安装、维修带来了极大的方便，人可不必为此而进出污水坑。

8.浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。

9. 在使用扬程范围内保证电机运行不过载。

10. 根据使用场合电机可采用水套式外循环冷却系统，能保证电泵在无水(干式)状态下安全运行。

11. 安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

三、产品使用场合

1.工厂商业严重污染废水排放

2.城市污水处理厂排水系统

3.住宅区的污水排水站

4.人防系统排水站

5.医院、宾馆的污水排放

6.市政工程、建筑工地

7.勘探矿山配套附机

8.农村沼气池、农田灌溉

9.自来水厂的给水装置

四、泵使用条件

1.介质温度不超过60℃，重度为1.0～1.3Kg/dm3，PH值在5～9范围内。

2. 无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。

3.一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明，以便厂家制造。

4. 在运行过程中，泵电机电流不得超过电机的额定电流。

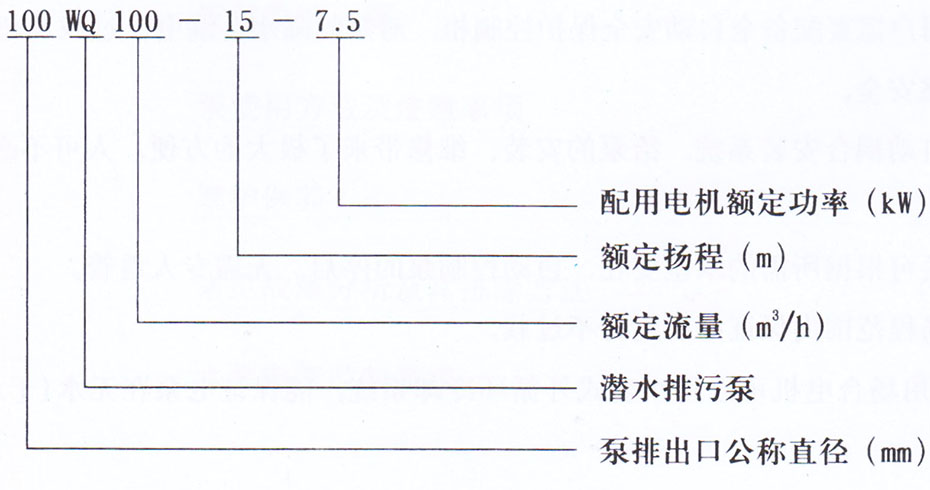

五、型号意义

六、结构说明

WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

信号线1：:配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。

电机定子8：:采用B级或F级绝缘。

漏水探头1：:该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

叶轮17：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：与叶轮配用，使得泵具有高的效率。

密封环18：:装在泵体口环外，当叶轮因运转而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。

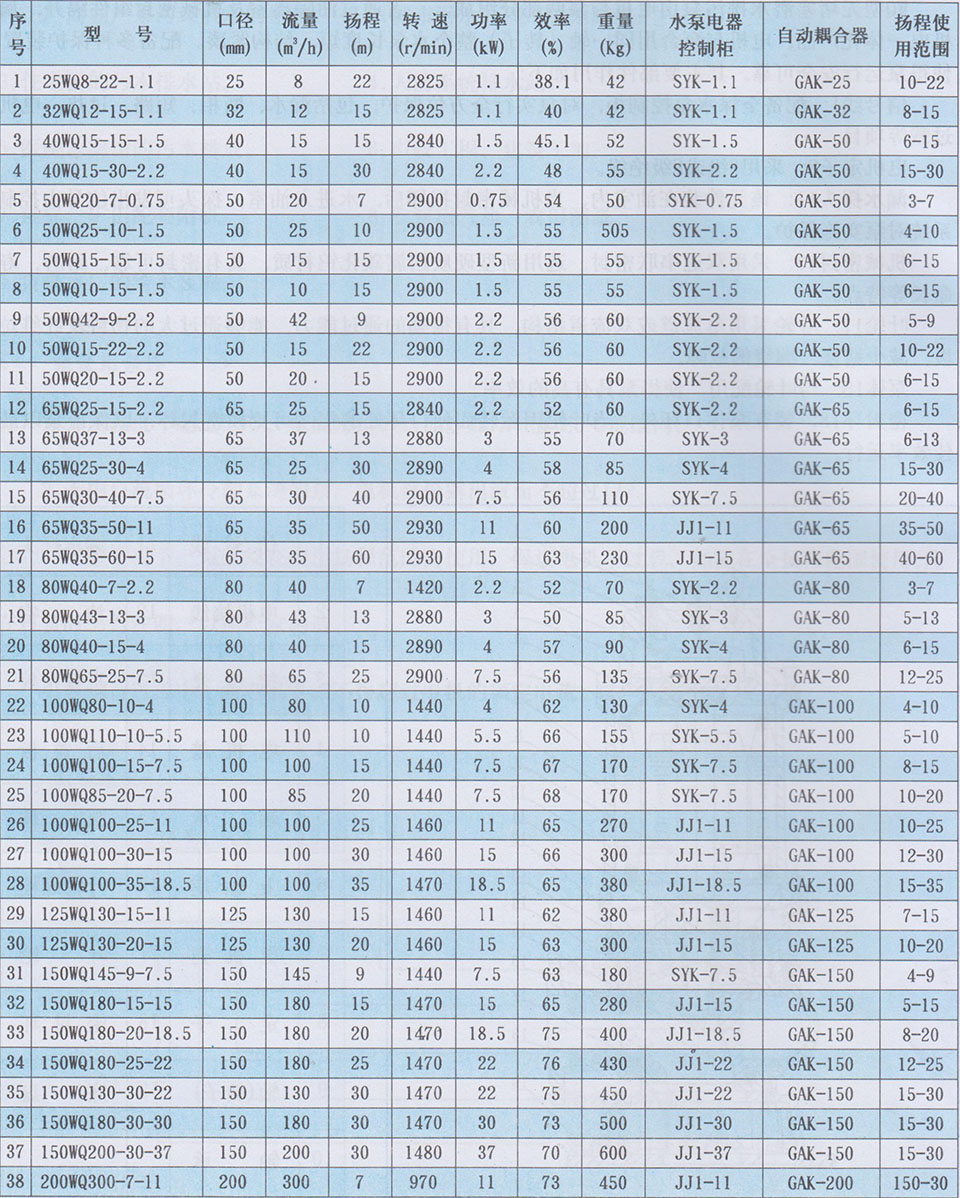

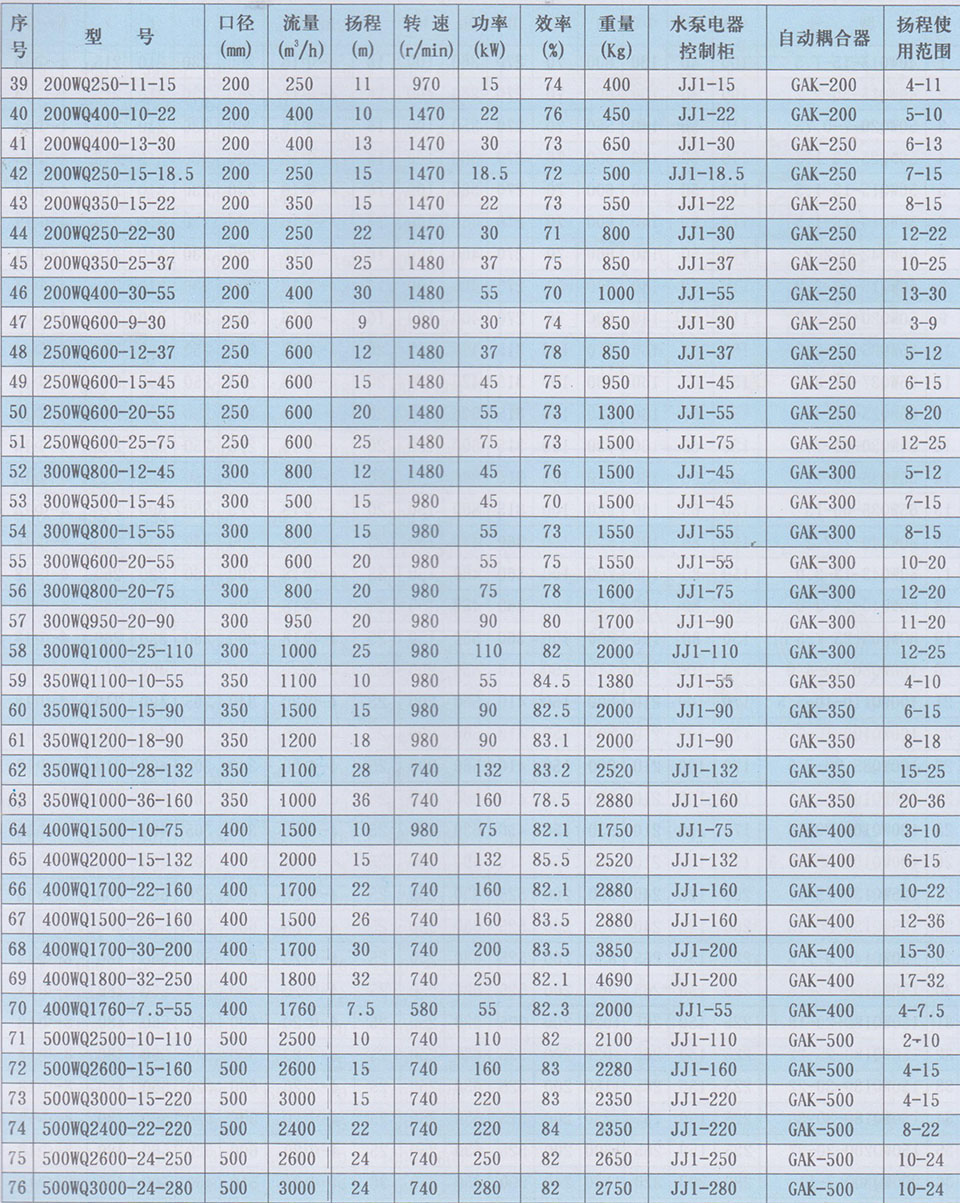

七、性能参数表

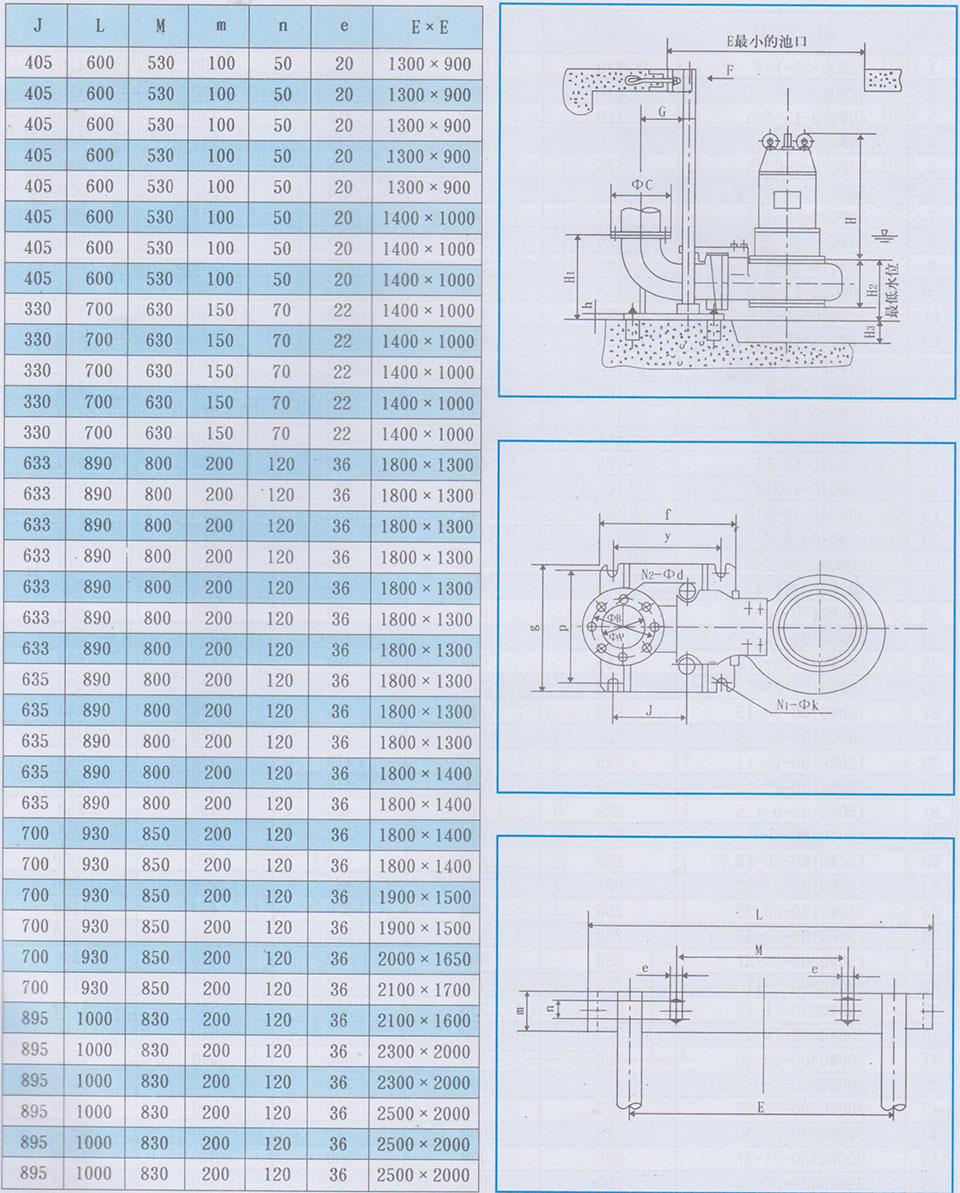

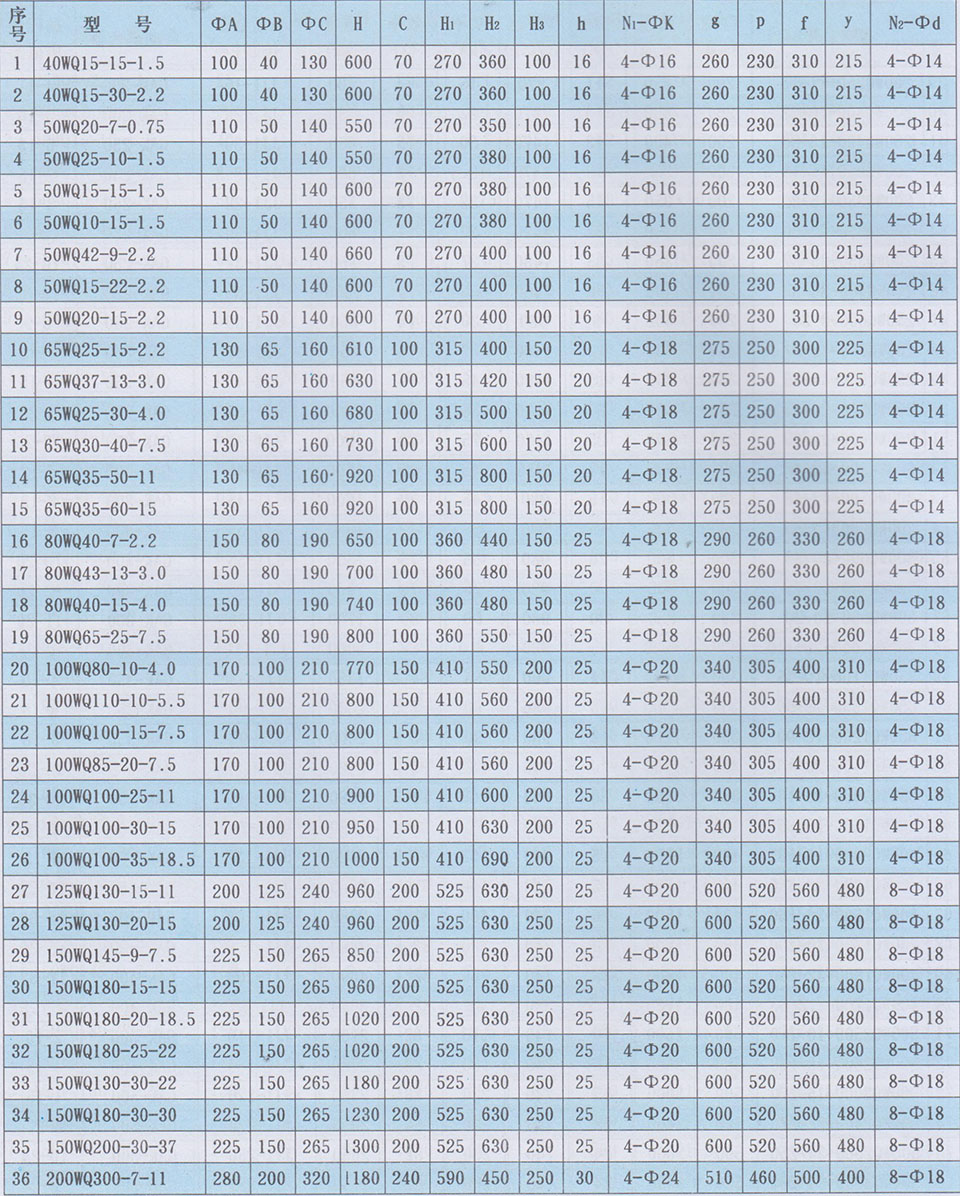

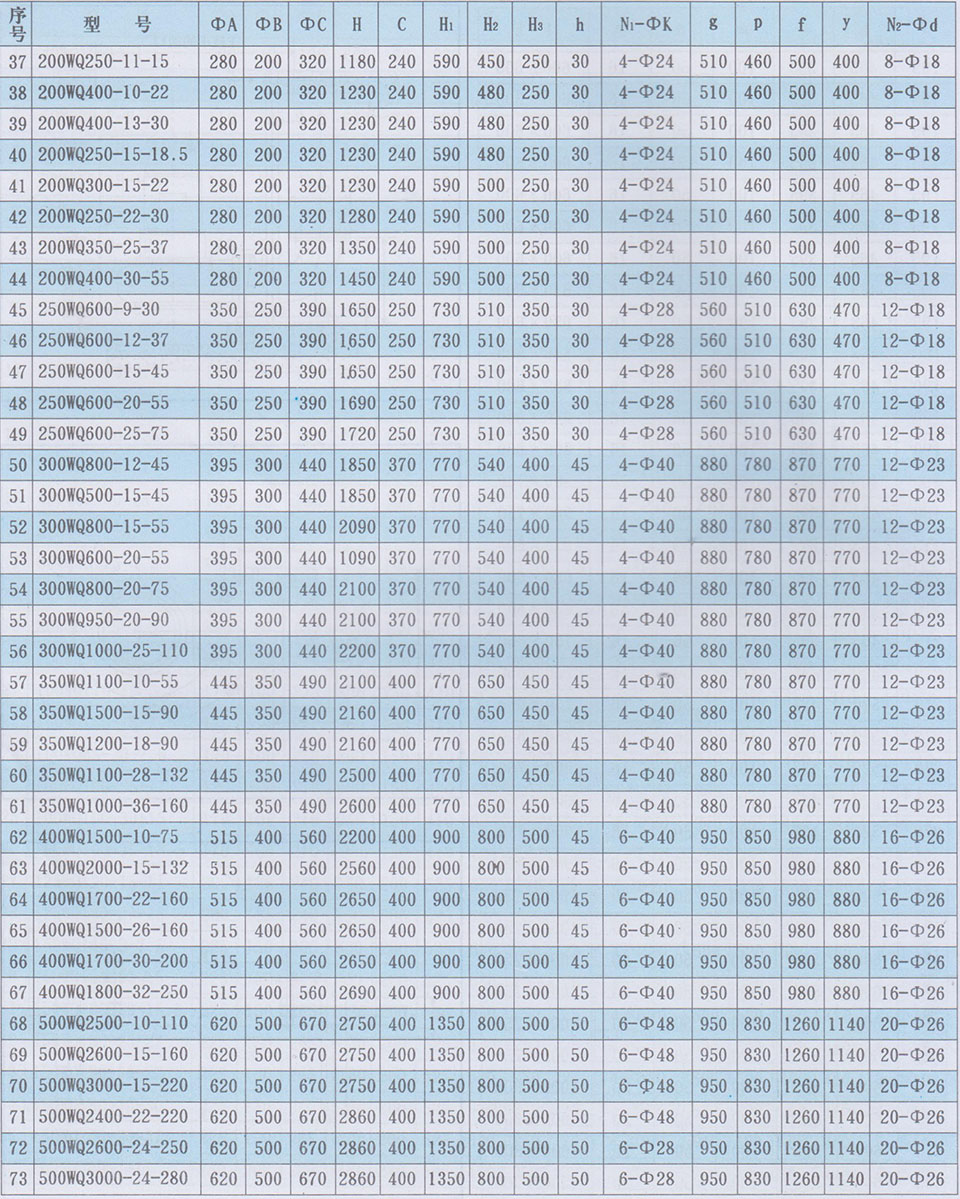

八、安装尺寸表

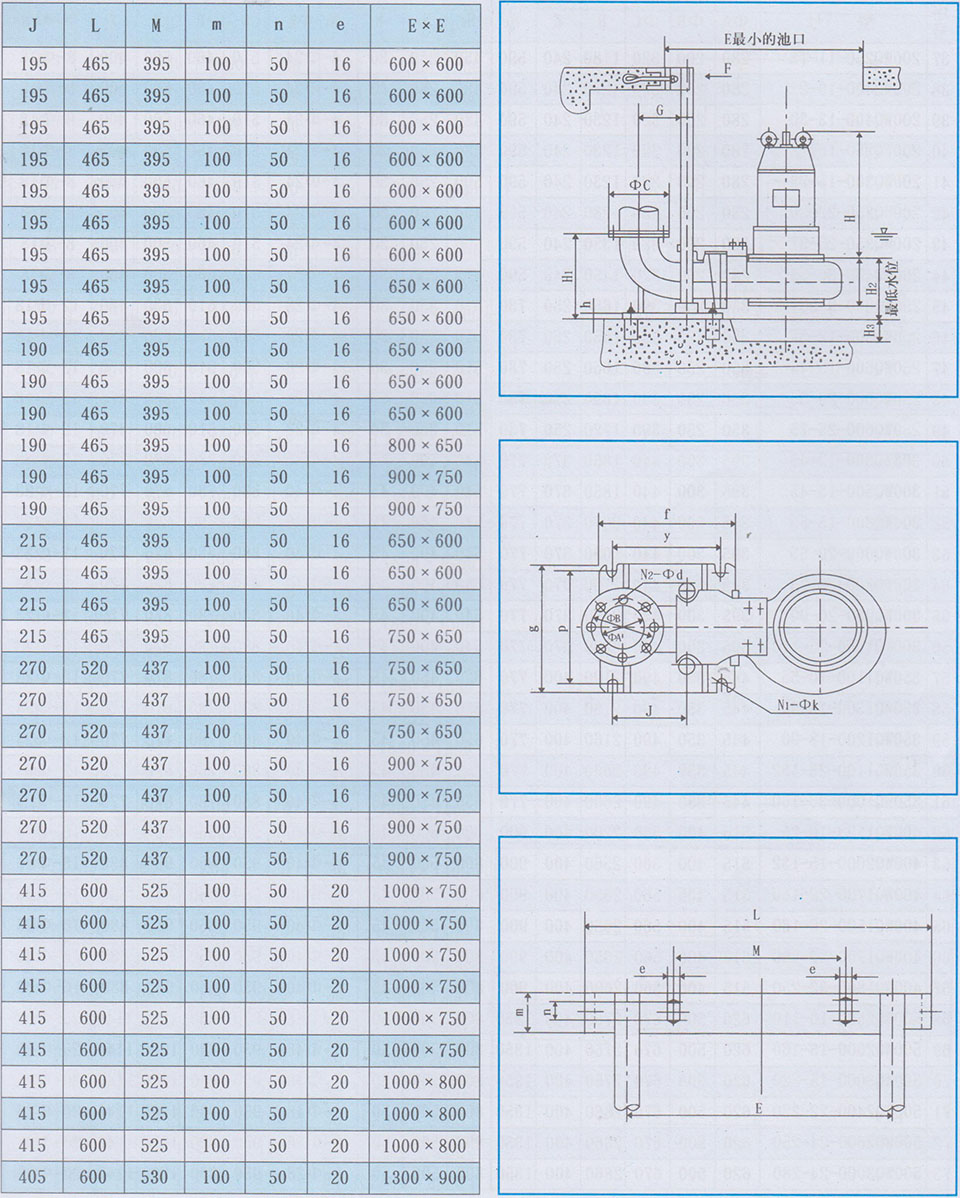

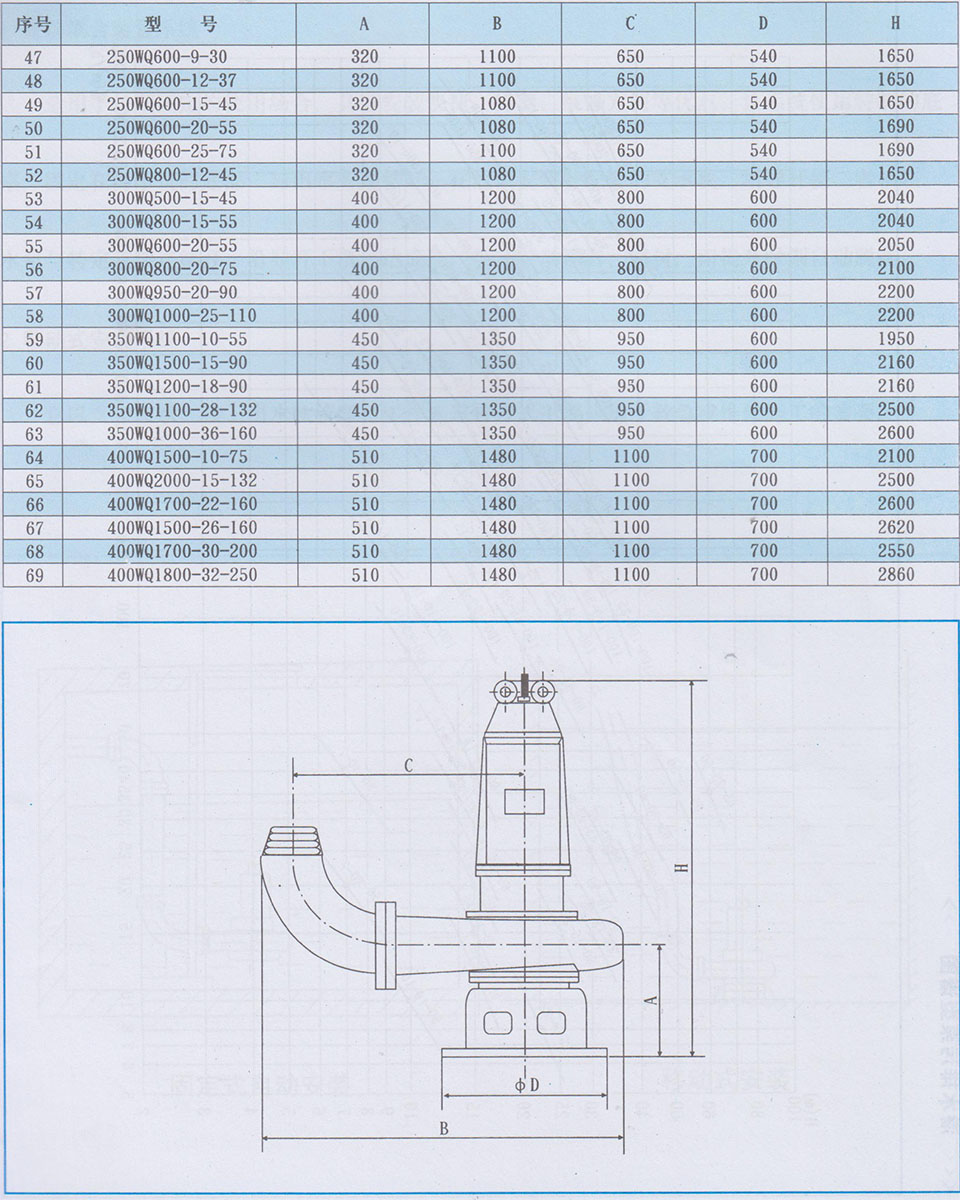

九、移动式外形尺寸表

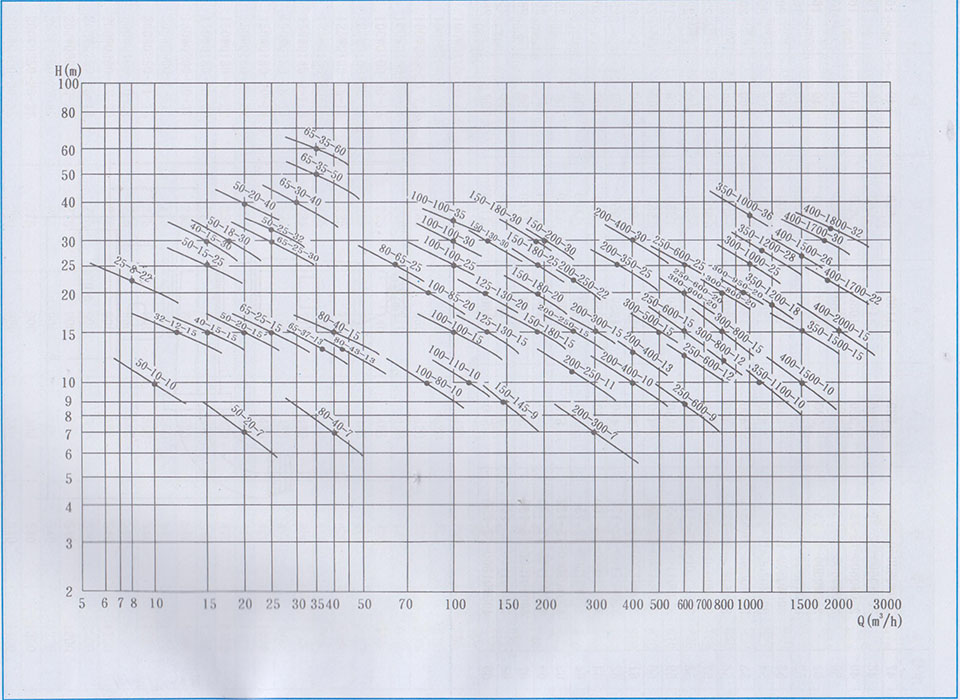

十、潜水排污泵型谱图

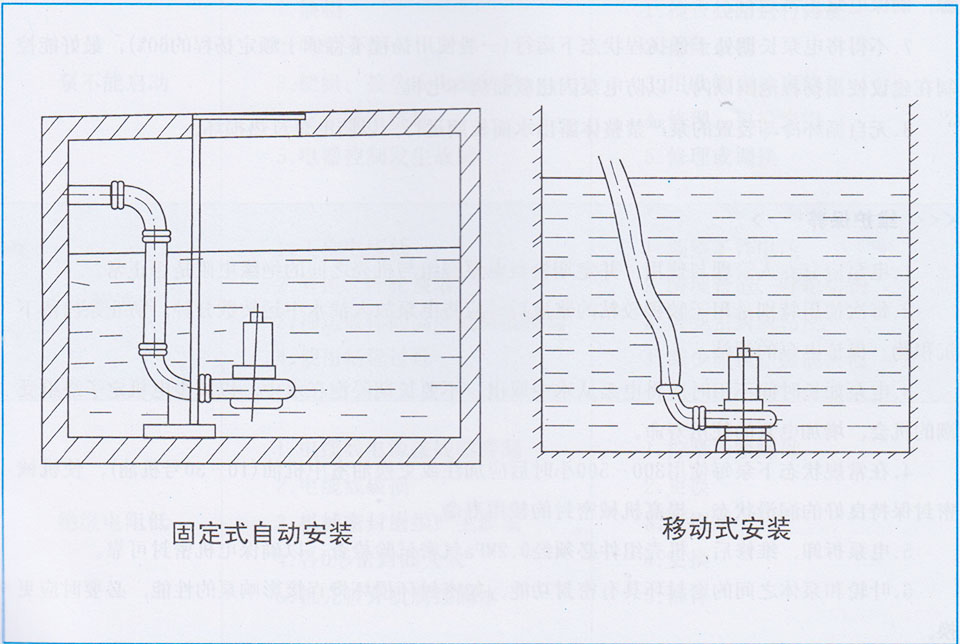

十一、安装系统说明

十二、泵使用方法及注意事项

1. 泵使用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

2. 用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。

3. 该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时.将链索分别穿进（偏离泵出水口，其连线应平行于泵出水口的）两个吊环螺钉或起吊板中上下起吊电泵均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿过两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。

4. 泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转只需将电绂线中的任何二根线对调一下接线位置即可。

5. 电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装人下水做事或移动，以防万一电泵漏电而发生意外事故。

6. 电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。

7. 不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于額定扬程的60%)，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。

8. 无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

十三、维护与保养

1. 电泵应由专人管理与使用，并定期检查电泵绕阻与机壳之间的绝缘电阻是否正常。

2. 每次使用特别是用于较粘稠的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。

3. 电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机子绕组受潮的机会，增加电泵的使用寿命。

4.在常规状态下泵每使用300～500小时后应加注或更换油室中机油（10～30号机油），使机械密封保持良好的润滑状态，提高机械密封的使用寿命。

5.电泵拆卸、维修后，机壳组件必须经0.2MPa实验检查，以确保电机密封可靠。

6、叶轮与泵体之间的密封环具有密封功能，如密封环损坏将直接影响泵的性能

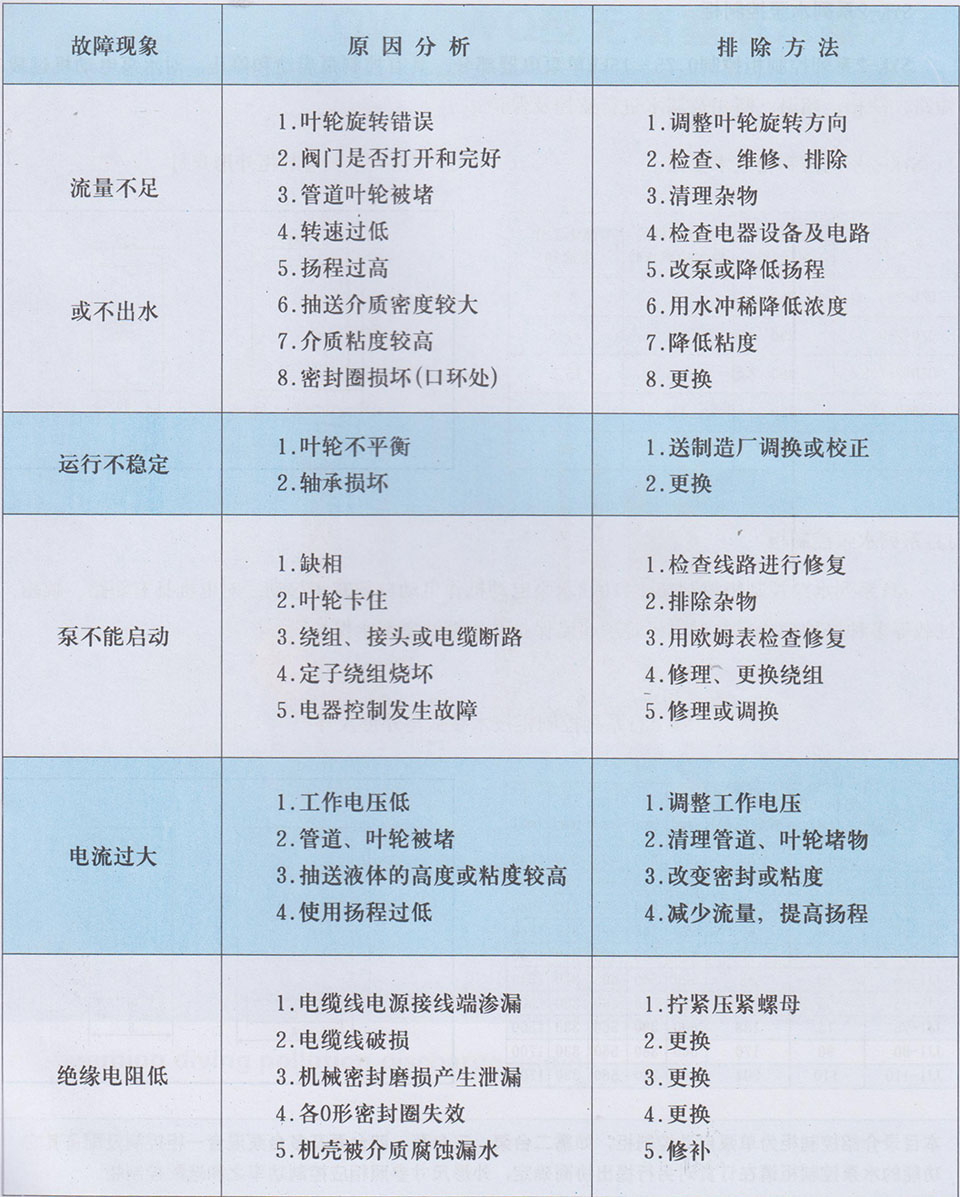

十四、常见故障分析及排除方法

十五、水泵电气控制系统

SYK-2系列水泵控制柜
 SYK-2系列控制柜控制0.75~15kW单泵电器部分，具有控制泵启动和停止，对水泵电动机过载、
路、缺相、超温、断相及漏水进行监控及保护。

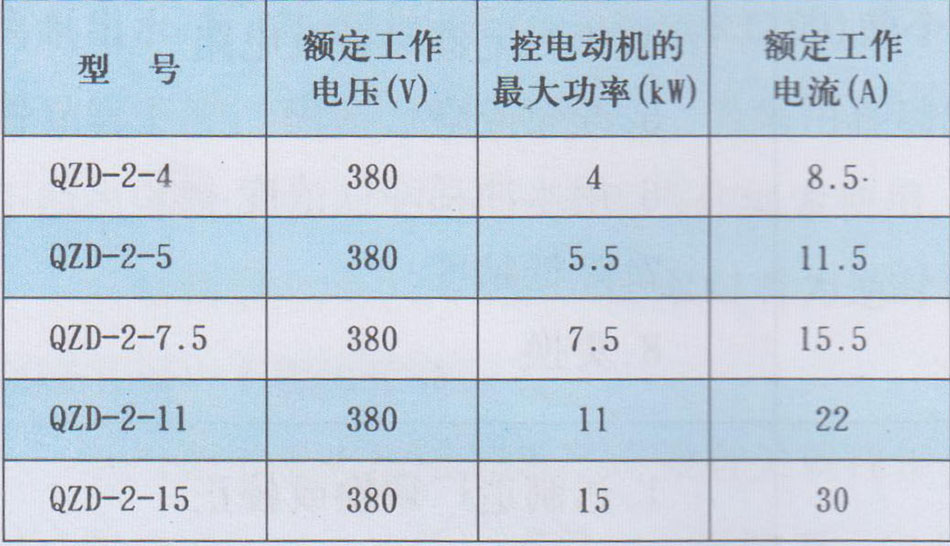

1、 SYK-2系列控制柜技术参数

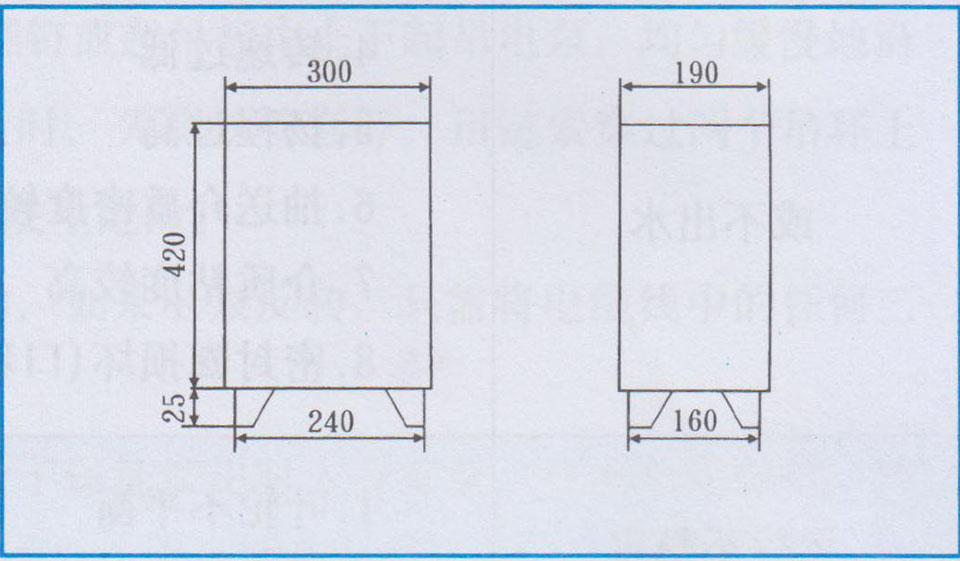

2、 SYK-2系列控制柜外形尺寸

JJ1系列水泵控制柜控制15-110kW/K^^动机作自动自耦减压起动，对电机具有短路、缺相、
 过载等多种保护功能，并对电机定子超温保护和水泵油室漏水保护。

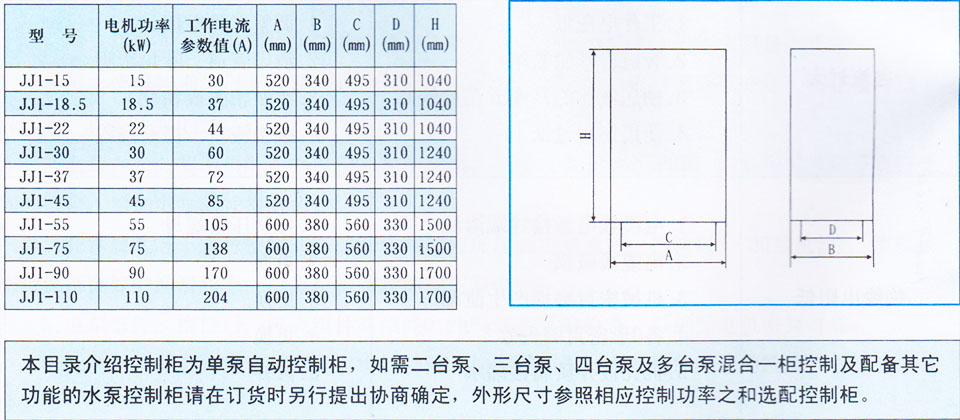

3、 JJ1系列控制柜技术参数与外形尺寸
