产品特点
1.采用大流道抗堵塞水力部件设讲,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2.设计合理,配套电机合理,效率高,节能效果显著。
3.机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
4.泵结构紧凑,体积小,移动方便,安装简单等特点。
5.可根据用户需要配备液位自动控制拒,根据所需液位变化,自动控制泵的起动与停止,不需专 人看管,使用极为方便。
6.泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄 漏等特点,液下深度可达0.5〜7米。
7.接轴结构先进可靠,泵与电机采用联轴器联接,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。
8.在使用扬程范围内保证电机运行不过载。
9.泵有单管安装和双管安装两种,支承件有圆盘和方盘安装。

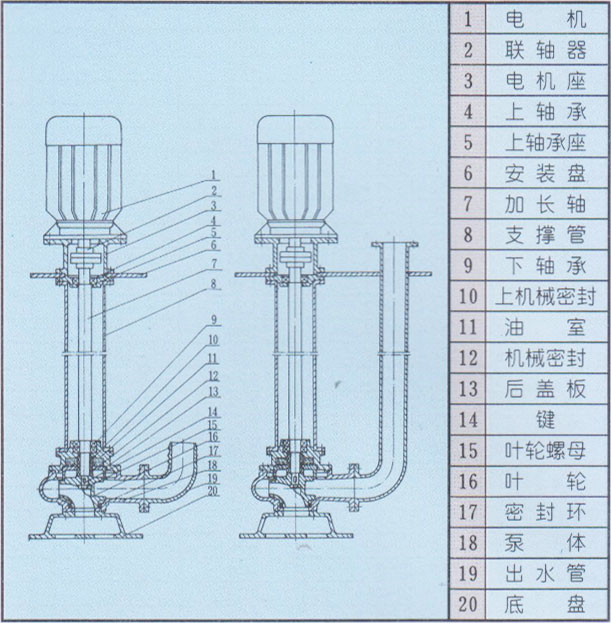

结构示意图
性能参数表
序号 | 型 号 | □径 (mm) | 流量 (m3/h) | 扬程 (m) | 转速 (r/min) | 功率 (KW) | 效率 (%) | 使用扬 程范围 |
1 | 25YW8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 | 10-22 |
2 | 32YW12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 | 8-15 |
3 | 40YW15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 | 6-15 |
4 | 40YW15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 | 15-30 |
5 | 50YW20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 | 3-7 |
6 | 50YW10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 | 4-10 |
7 | 50YW20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 | 6-15 |
8 | 50YW15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 | 10-25 |
9 | 50YW18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 | 15-30 |
10 | 50YW25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 | 17-32 |
11 | 50YW20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 | 20-40 |
12 | 65YW25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 | 6-15 |
13 | 65YW37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 | 6-13 |
14 | 65YW25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 | 15-30 |
15 | 65YW30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 | 20-40 |
16 | 65YW35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 | 35-50 |
17 | 65YW35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 | 40-60 |
18 | 80YW40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 | 3-7 |
19 | 80YW43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 | 5-13 |
20 | 80YW40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 | 6-15 |
21 | 80YW65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 | 12-25 |
22 | 100YW80-10—4 | 100 | 80 | 10 | 4 | 1440 | 62 | 4-10 |
23 | 100YW110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 | 5-10 |
24 | 100YW100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 | 8-15 |
25 | 100YW85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 | 10-20 |
26 | 100YW100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 | 10-25 |
27 | 100YW100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 | 12-30 |
28 | 100YW100—35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 | 15-35 |
29 | 125YW130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 | 7-15 |
30 | 125YW130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 | 10-20 |
31 | 150YW145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 | 4-9 |
32 | 150YW180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 | 5-15 |
33 | 150YW180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 | 8-20 |
34 | 150YW180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 | 12-25 |
35 | 150YW130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 | 15-30 |
36 | 150YW180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 | 15-30 |
37 | 150YW200—30-37 | 150 | 200 | 30 | 37 | 1480 | 70 | 13-30 |
38 | 200YW300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 | 3-7 |
39 | 200YW250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 | 4-11 |
40 | 200YW400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 | 5-10 |
41 | 200YW400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 | 6-13 |
42 | 200YW250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 | 7-15 |
43 | 200YW300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 | 8-15 |
44 | 200YW250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 | 12-22 |
45 | 200YW350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 | 10-25 |
46 | 200YW400-30—45 | 200 | 400 | 30 | 45 | 1480 | 70 | 13-30 |
47 | 250YW600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 | 3-9 |
48 | 250YW600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 | 5-12 |
49 | 250YW600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 | 6-15 |
50 | 250YW600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 | 8-20 |
51 | 250YW600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 | 12-25 |
52 | 250YW800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 | 5-12 |
53 | 300YW500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 | 7-15 |
54 | 300YW800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 | 8-15 |
55 | 300YW600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 | 10-20 |
56 | 300YW800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 | 12-20 |
57 | 300YW950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 | 11-20 |
58 | 300YW1000-25—110 | 300 | 1000 | 25 | 110 | 980 | 82 | 12-25 |
59 | 350YW1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 | 4-10 |
60 | 350YW1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 | 6-15 |
61 | 350YW1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 | 8-18 |
62 | 350YW1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 | 15-28 |
63 | 350YW1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 | 20-36 |
64 | 400YW1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 | 3-10 |
65 | 400YW2000—15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 | 6-15 |
66 | 400YW1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 | 10-22 |
67 | 400YW1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 | 12-26 |
68 | 400YW1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 | 15-30 |
69 | 400YW1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 | 17-32 |
QW、YW、GW、LW系列无堵塞排污泵
产品概述
QW型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上,由我单位科研人员共同努力,同时征求国内水泵专家的意见,并多次改良而研制成功的,经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能、结构独特等功能。产品投放市场后以其独特的设计,可靠的质量受到广大用户的欢迎和好评,被许多单位选为代替进口产品。
YW型无堵塞液下排污泵、GW型无堵塞管道排污泵、LW型立式排污泵三大系列是我单位在Qw潜水式排污泵的基础上,根据用户要求及使用条件,方式不同,进行合理设计而成的,其水力模型同QW型泵,产品投放市场后,以其独特的设计,可靠的质量受到广大用户的欢迎和好评。
产品适用范围
工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置、医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。
使用条件
A、介质温度不超过60℃,介质重度为1〜1.3kg/dm3。
B、无内自流循环冷却系统的泵,电机部分露出液面不超过1/2。
C、铸铁材质的使用范围为PH5〜9。
D、lCr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。
型号意义
排污泵型谱图
常见故障分析及其排除方法
故障现象 | 原因分析 | 排除方法 |
流量不足 或不出水 | 1.叶轮旋转错误 2.阀门是否打开和完好 3.管道叶轮被堵 4.转速过低 5.扬程过高 6.抽送介质密度较大 7.介质粘度较高 8.密封圈损坏(口环处) | 1.调整叶轮旋转方向 2.检查、维修、排除 3.清理杂物 4.检查电器设备及电路 5.改泵或降低扬程 6.用水冲稀降低浓度 7.降低粘度 8.更换 |
运行不稳定 | 1.叶轮不平衡 2.轴承损坏 | 1.送制造厂调换或校正 2 更换 |
泵不能启动 | 1.缺相 2.叶轮卡住 3.绕组、接头或电缆断路 4.定子绕组烧坏 5.电器控制发生故障 | 1.检查线路进行修复 2.排除杂物 3.用欧姆表检查修复 4.修理、更换绕组 5.修理或调换 |
电流过大 | 1.工作电压低 2.管道、叶轮被堵 3.抽送液体的高度或粘度较高 4.使用扬程过低 | 1.调整工作电压 2.清理管道、叶轮堵物 3.改变密度或粘度 4.减少流量,提高扬程 |
绝缘电阻低 | 1.电缆线电源接线端渗漏 2.电缆线破损 3.机械密封磨损产生泄漏 4.各〇形密封圈失效 5.机壳被介质腐蚀漏水 | 1.拧紧压紧螺母 2.更换 3.更换 4.更换 5.修补 |
