JYWQ、JPWQ系列 自动搅匀排污泵

一、产品特点

JPWQ、JYWP系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转,产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。

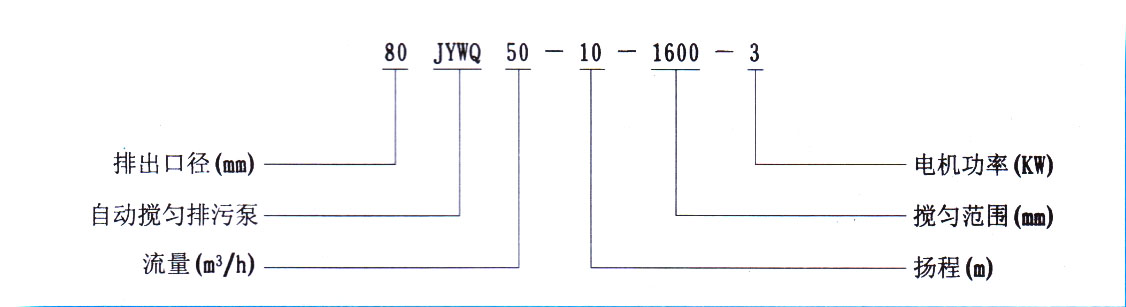

二、型号说明

注：JYWQ为普通型自动搅匀排污泵
 JPWQ为带不锈钢外套内循环冷却系统的自动搅匀排污泵

三、产品用途

1、 工厂、商业严重污染废水的排放。

2、 城市污水处理厂、医院、宾馆的排水系统。

3、 住宅区的污水排水站。

4、 人防系统排水站、自来水厂的给水装置。

5、 市政工程、建筑工地。

6、 勘探、矿山、发电厂配套附机。

7、 农村沼气池、农田灌漑、河塘清淤。

四、使用条件

1、 介质温度不超过60BC，介质重度为l～1.3kg/dm³， PH值在4～10范围内。

2、 lCrl8Ni9Ti不锈钢材质可适用各种腐蚀性介质。

注：用户如有特殊的介质、温度等要求，请在订货时注明输送介质详细情况，以便本公司提供更为可靠的产品。

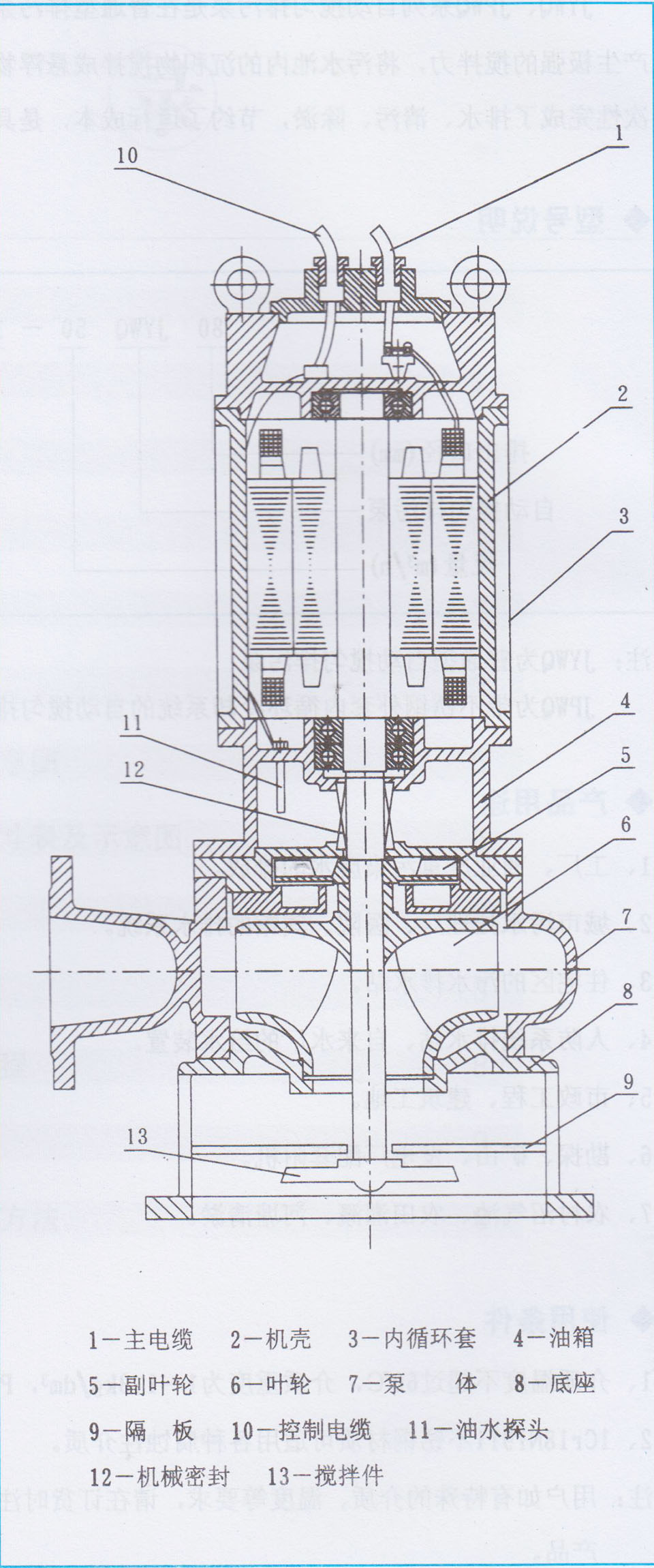

五、结构特点说明

1、 采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。

2、 自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。

3、 隔板将底座一分为二，搅拌与进水互不影响。

4、 机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。

5、 副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。

6、 泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护。本公司可配全自动安全保护控制柜。

7、 电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作,对泵和电机实施绝对的保护。

8、 油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号，由控制系统对水泵实施保护。

9、 JPWQ带内循环冷却系统，能保证水泵在水池最低水位正常工作。

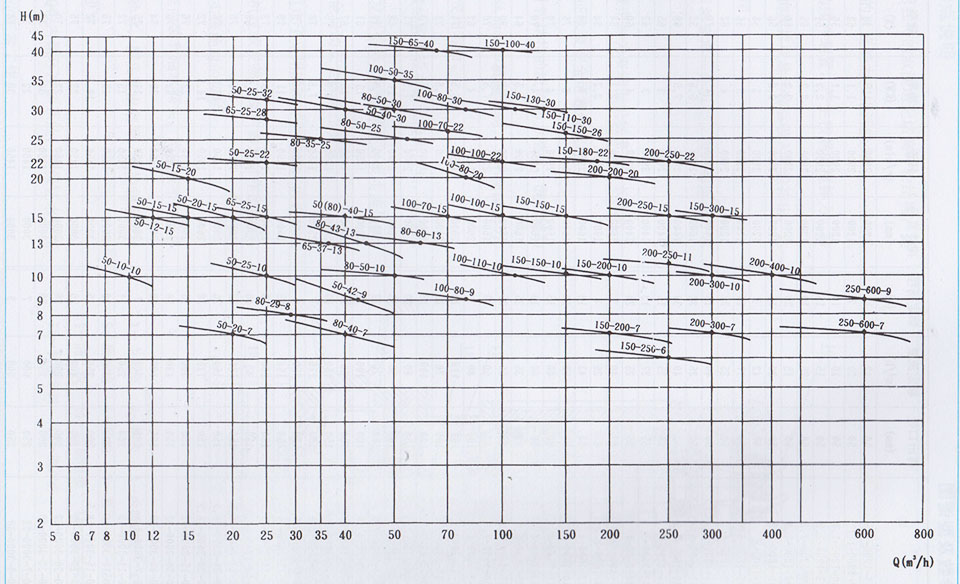

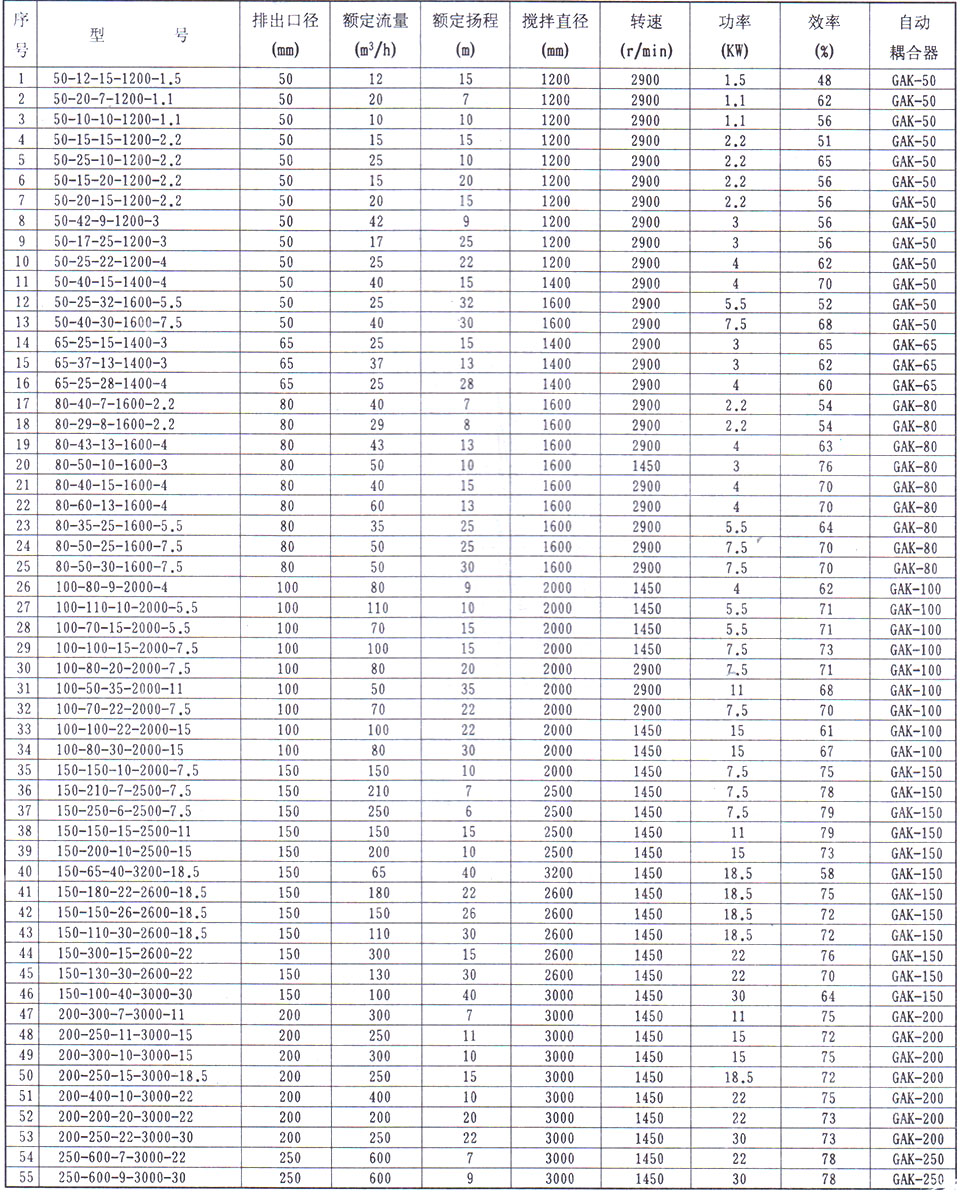

六、性能参数及型谱图

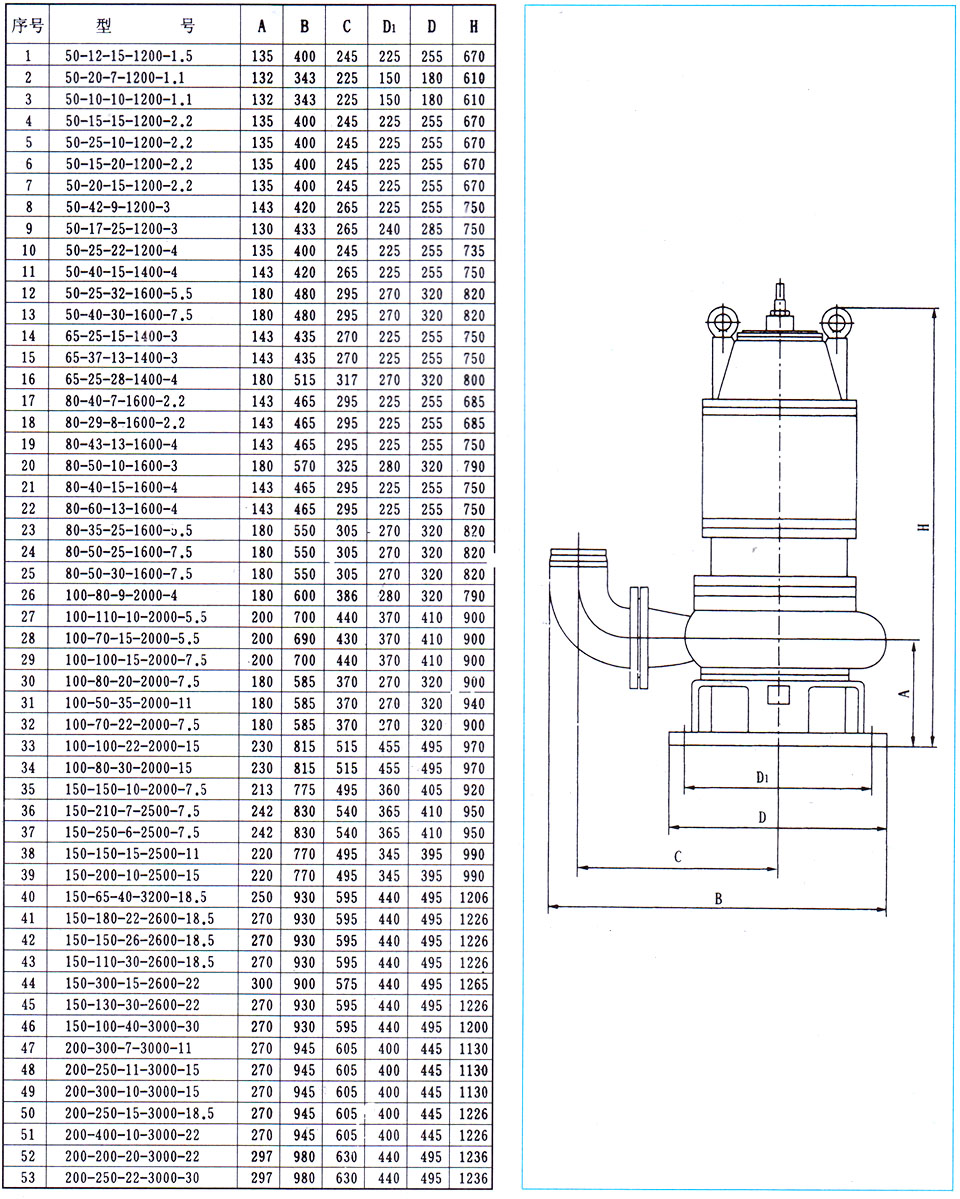

七、移动式安装尺寸表及示意图

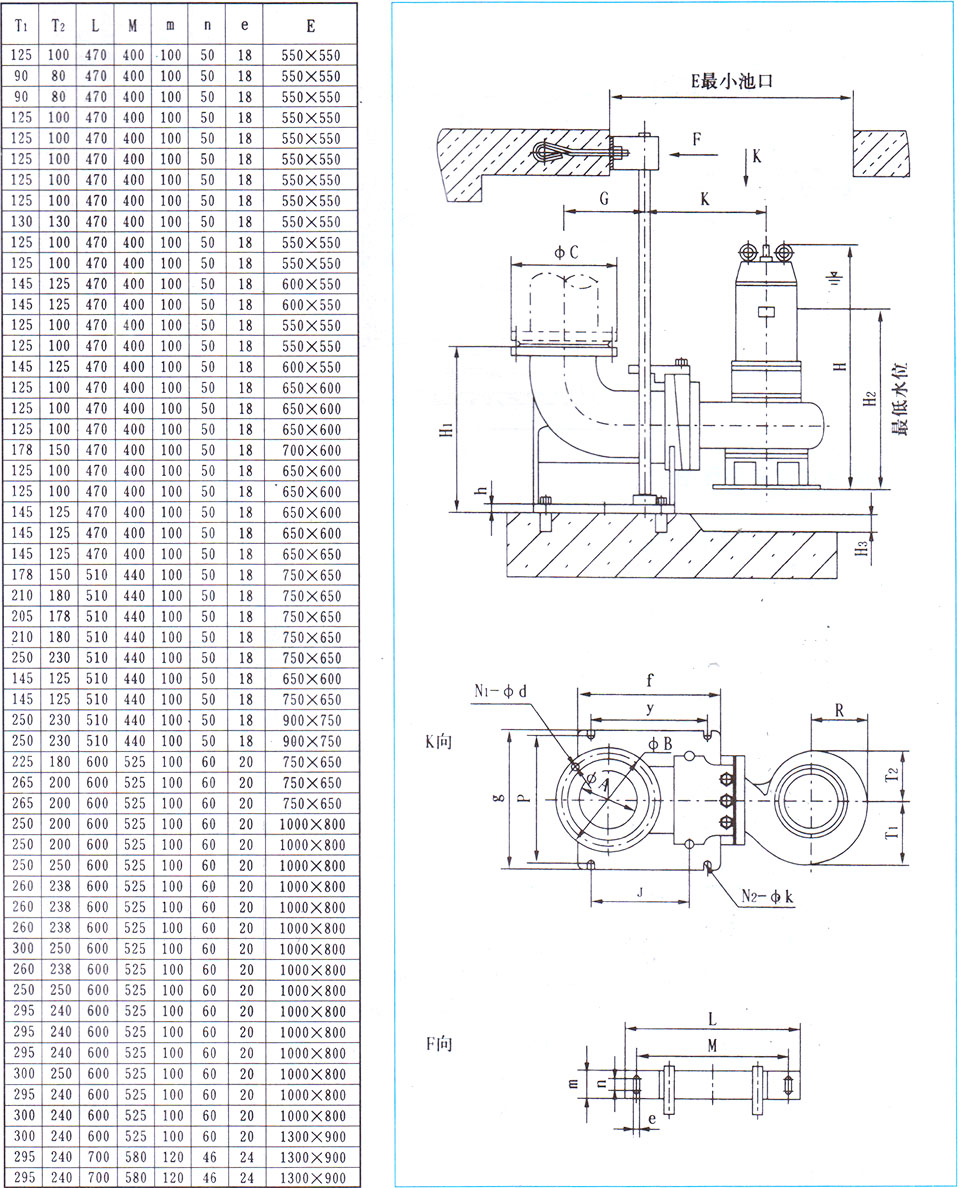

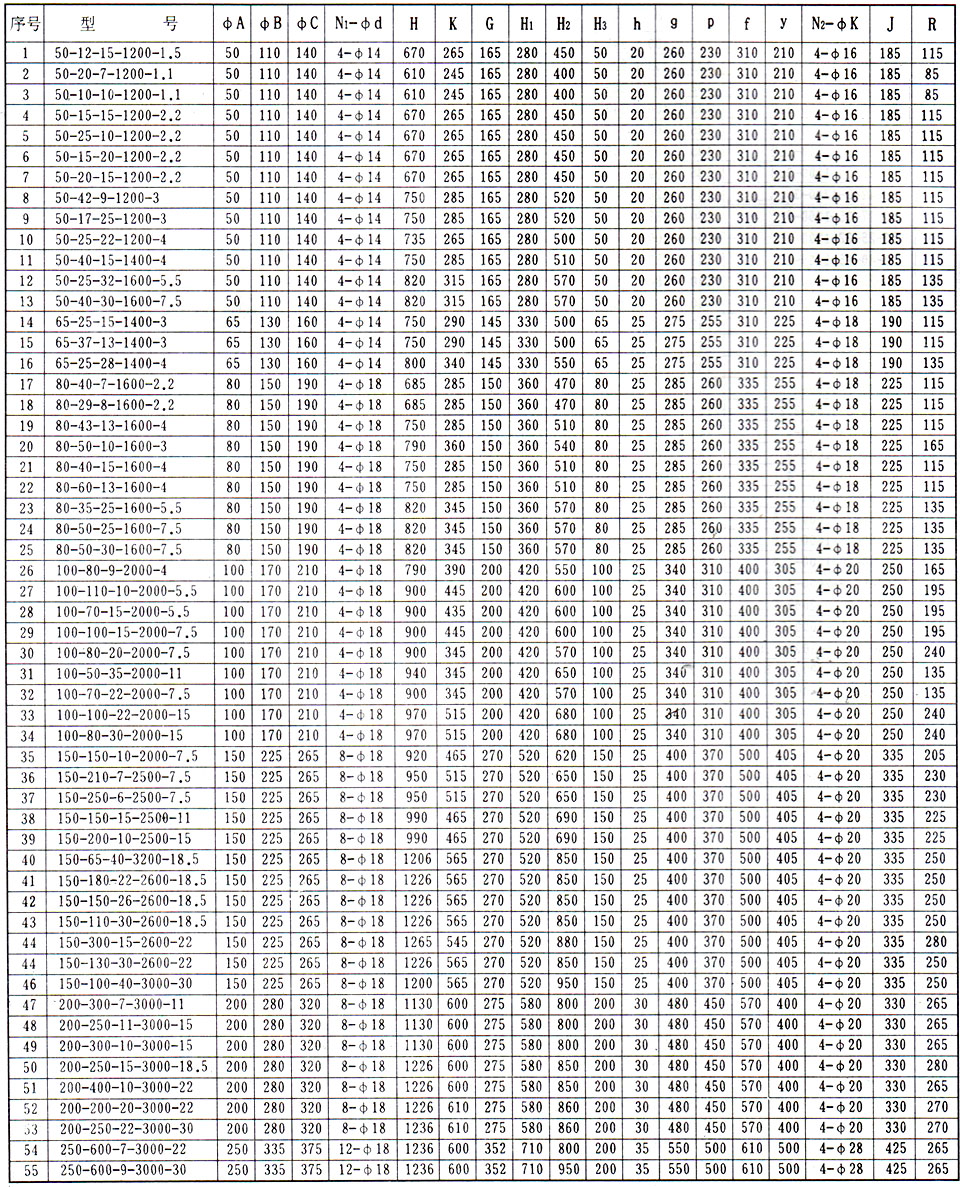

八、固定时自动耦合安装尺寸表及示意图

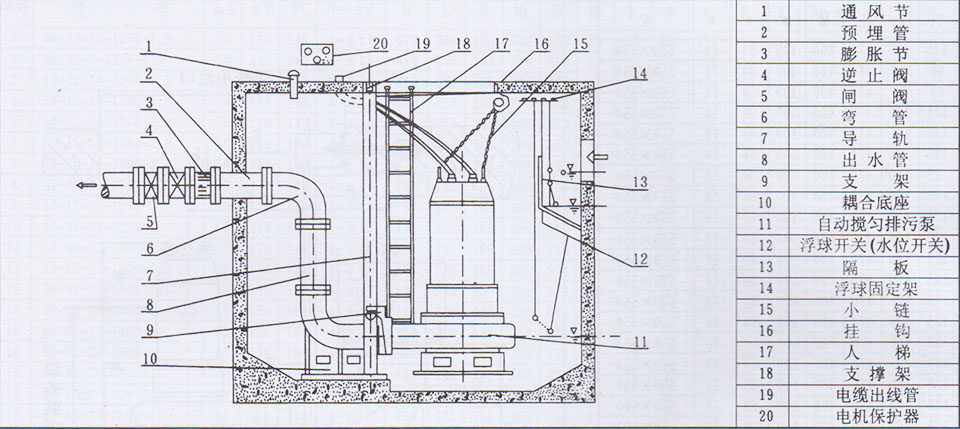

九、自动耦合式安装示意图

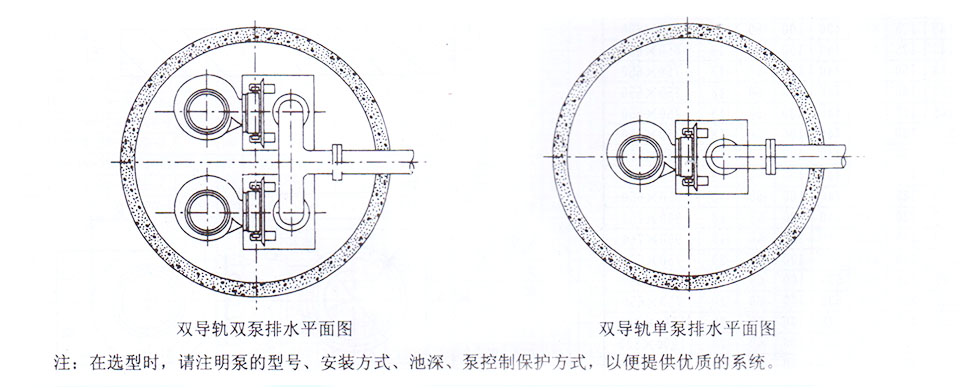

十、自动耦合式平装示意图

十一、使用方法及安全操作规程

1、 运转前应用兆欧表检査电机定子绕组对地的绝缘电阻，最低不得少于50兆欧。

2、 检查电缆有无破损、折断等现象。如有损伤须及时更换，以免漏电：电缆截面应与电流相匹配。

3、 电压超过额定电压的±10%时，不得启动电泵。

4、 为保证使用安全，必须将四芯电缆中的接地线可靠接地，以防发生触电事故。

5、 电泵潜入水中时，应垂直起吊,'不允许横放着地，更不能陷入污泥中。停止使用时应将电泵吊起清洗干净，置于干燥处，并注意防冻。

6、 禁止将电缆作为安装起吊绳使用。

7、 检査转子运转方向，从上向下看应为顺时针方向旋转。

8、 室外的开关或接线端应有防雨、防潮措施，湿手或赤足时禁止触及开关，防止触电。

9、 移动电泵时，必须切断电源，电泵在运行时人不得接触水源，以防漏电发生人身事故。

10、 严禁电机缺相运转，如发现保险丝熔断，应检査原因后方可继续使用，不得任意加粗保险丝。

11、 泵运转时，应有专人管理，如发现有不正常现象应立即停机检査，排除故障。（指未配全自动保护柜的情况）。

12、 电泵在规定的工作介质条件下正常运行半年后，应检査油室密封状况，如油室中的油呈乳状或有水沉淀，应及时更换10～20号机械油和机械密封。对于在恶劣工作条件下使用的电泵，更应经常检修。

13、 用户应根据实际使用的工况选择合适的流量扬程，以达到最佳使用效果，泵铭牌或说明书上所示参数为该泵最佳使用工况点，用户可选在(0.7～1.2)倍最佳流量内使用，禁止超流量使用，否则流量过大,扬程太低容易使电机过载。

十二、泵的维护保养

1、 电泵应有专人管理与使用，并定期检杳电泵绕组与机壳之间的绝缘电阻是否正常。

2、 每次使用特别是用于较粘稠的介质后，应将电泵放入清水中运行数分钟，防止泵内留沉积物，保证电泵的清洁。

3、 电泵拆卸、维修后，机壳组件必须经0.2MPa气压试验检验，确保电机和油室密封可靠。

十三、常见故障分析及其排除方法
